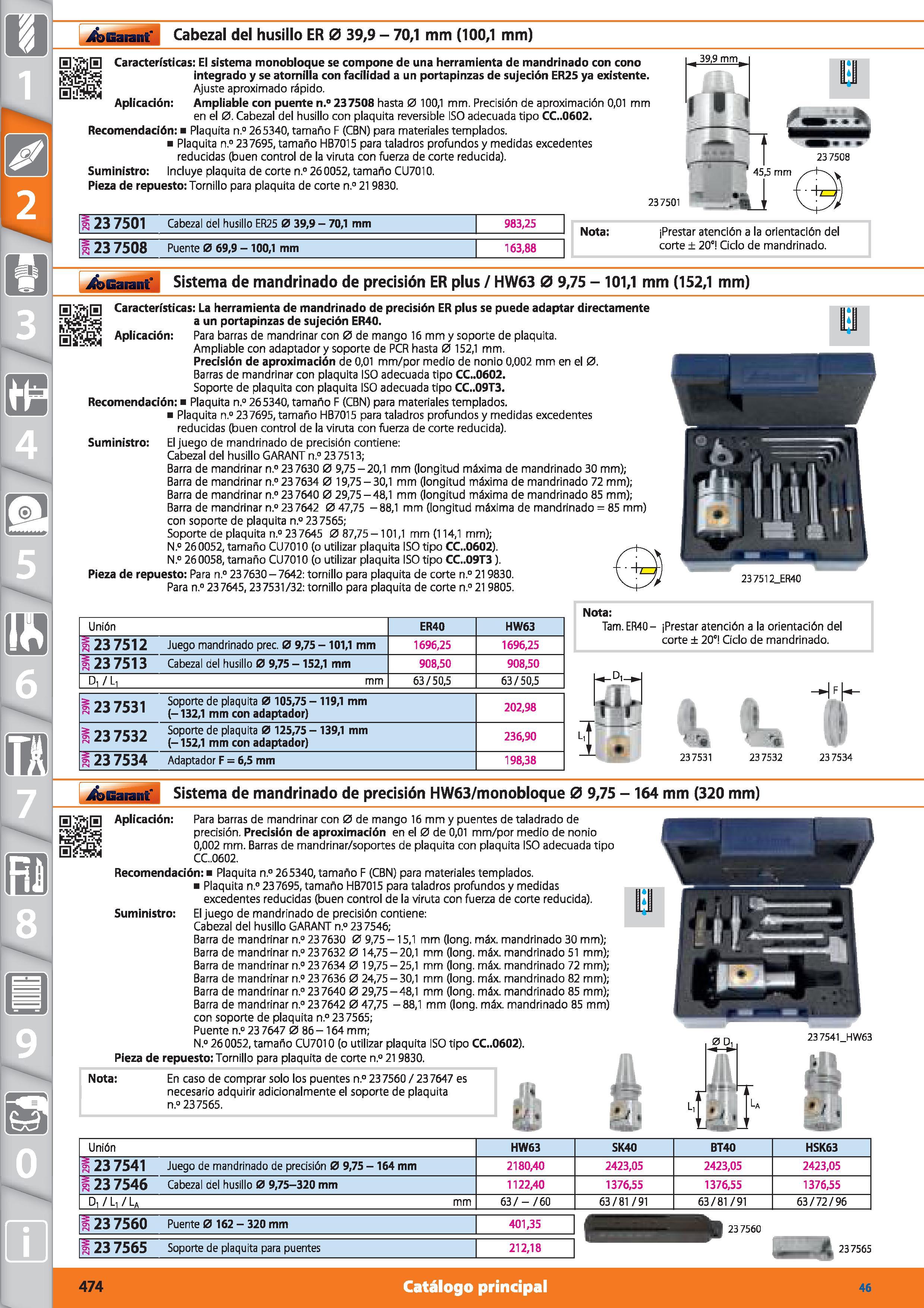

Garant Cabezal del husillo ER 0 39,9 - 70,1 mm (100,1 mm) Características: El sistema monobloque se compone de una herramienta de mandrinado con cono integrado y se atornilla con facilidad aun portapinzas de sujeción ER25 ya existente. Ajuste aproximado rápido. Aplicación: Ampliable con puente n.° 237508 hasta 0 100,1 mm. Precisión de aproximación 0,01 mm en el 0. Cabezal del husillo con plaquita reversible ISO adecuada tipo CC..0602. Recomendación: Plaquita n.° 265340, tamaño F (CBN) para materiales templados. Plaquita n.° 237695, tamaño HB7015 para taladros profundos y medidas excedentes reducidas (buen control de la viruta con fuerza de corte reducida). Suministro: Incluye plaquita de corte n.° 260052, tamaño CU7010. Pieza de repuesto: Tornillo para plaquita de corte n.° 219830. . 39,9 mm. 237501 23 7501 Cabezal del husillo ER25 0 39,9 - 70,1 mm 983,25 Puente 0 69,9 - 100,1 mm 163,88 Nota: ¡Prestar atención a la orientación del corte ± 20° Ciclo de mandrinado. Aplicación: Sistema de mandrinado de precisión ER plus / HW63 0 9,75 - 101,1 mm (152,1 mm) Características: La herramienta de mandrinado de precisión ER plus se puede adaptar directamente a un portapinzas de sujeción ER40. Para barras de mandrinar con 0 de mango 16 mm y soporte de plaquita. Ampliable con adaptador y soporte de PCR hasta 0 152,1 mm. Precisión de aproximación de 0,01 mm/por medio de nonio 0,002 mm en el 0. Barras de mandrinar con plaquita ISO adecuada tipo CC..0602. Soporte de plaquita con plaquita ISO adecuada tipo CC..09T3. Recomendación: Plaquita n.° 265340, tamaño F (CBN) para materiales templados. Plaquita n.° 237695, tamaño HB7015 para taladros profundos y medidas excedentes reducidas (buen control de la viruta con fuerza de corte reducida). Suministro: El juego de mandrinado de precisión contiene: Cabezal del husillo GARANT n.° 237513; Barra de mandrinar n.° 23 7630 0 9,75 - 20,1 mm (longitud máxima de mandrinado 30 mm); Barra de mandrinar n.° 23 7634 0 19,75 - 30,1 mm (longitud máxima de mandrinado 72 mm); Barra de mandrinar n.° 23 7640 0 29,75 - 48,1 mm (longitud máxima de mandrinado 85 mm); Barra de mandrinar n.° 23 7642 0 47,75 - 88,1 mm (longitud máxima de mandrinado = 85 mm) con soporte de plaquita n.° 237565; Soporte de plaquita n.° 237645 0 87,75-101,1 mm (114,1 mm); N.° 260052, tamaño CU7010 (o utilizar plaquita ISO tipo CC..0602). N.° 260058, tamaño CU7010 (o utilizar plaquita ISO tipo CC..09T3). Pieza de repuesto: Para n.° 237630-7642: tornillo para plaquita de corte n.° 219830. Para n.° 237645,237531/32: tornillo para plaquita de corte n.° 219805. 237512_ER40 Unión ER40 HW63 i 23 7512 Juego mandrinado prec. 0 9,75 - 101,1 mm 1696,25 1696,25 S23 7513 Cabezal del husillo 0 9,75 -152,1 mm 908,50 908,50 D,/L, mm 63/50,5 63/50,5 123 7531 Soporte de plaquita 0 105,75 - 119,1 mm (-132,1 mm con adaptador) 202,98 S 23 7532 Soporte de plaquita 0 125,75 - 139,1 mm (-152,1 mm con adaptador) 236,90 % 23 7534 Adaptador F = 6,5 mm 198,38 Nota: Tam. ER40- ¡Prestar atención a la orientación del corte ± 20° Ciclo de mandrinado. IG 237531 23 7532 23 7534 j&Garant" Sistema de mandrinado de precisión HW63/monobloque 0 9,75 - 164 mm (320 mm) Aplicación: Para barras de mandrinar con 0 de mango 16 mm y puentes de taladrado de precisión. Precisión de aproximación en el 0 de 0,01 mm/por medio de nonio 0,002 mm. Barras de mandrinar/soportes de plaquita con plaquita ISO adecuada tipo CC..0602. Recomendación: Plaquita n.° 265340, tamaño F (CBN) para materiales templados. Plaquita n.° 237695, tamaño HB7015 para taladros profundos y medidas excedentes reducidas (buen control de la viruta con fuerza de corte reducida). Suministro: El juego de mandrinado de precisión contiene: Cabezal del husillo GARANT n.° 237546; Barra de mandrinar n.° 23 7630 0 9,75 -15,1 mm (long. máx. mandrinado 30 mm); Barra de mandrinar n.° 237632 0 14,75 - 20,1 mm (long. máx. mandrinado 51 mm); Barra de mandrinar n.° 237634 0 19,75 - 25,1 mm (long. máx. mandrinado 72 mm); Barra de mandrinar n.° 237636 0 24,75 - 30,1 mm (long. máx. mandrinado 82 mm); Barra de mandrinar n.°237640 0 29,75 - 48,1 mm (long. máx. mandrinado 85 mm); Barra de mandrinar n.° 237642 0 47,75 - 88,1 mm (long. máx. mandrinado 85 mm) con soporte de plaquita n.° 237565; Puente n.° 23 7647 0 86 -164 mm; N.° 26 0052, tamaño CU7010 (o utilizar plaquita ISO tipo CC..0602). Pieza de repuesto: Tornillo para plaquita de corte n.° 219830. Nota: En caso de comprar solo los puentes n.° 23 7560 / 23 7647 es necesario adquirir adicionalmente el soporte de plaquita n.° 23 7565. ' 0 Di 23 7541_HW63 e ífi r i , Unión HW63 SK40 BT40 HSK63 f¡ 23 7541 Juego de mandrinado de precisión 0 9,75 -164 mm 2180,40 2423,05 2423,05 2423,05 a 23 7546 Cabezal del husillo 0 9,75-320 mm 1122,40 1376,55 1376,55 1376,55 D, / L, / La mm 63/-/60 63/81/91 63/81/91 63/72/96 f¡ 23 7560 Puente 0 162 - 320 mm 401,35 23 7560 f¡ 23 7565 Soporte de plaquita para puentes 212,18 m 237565 474 Catálogo principal 46
