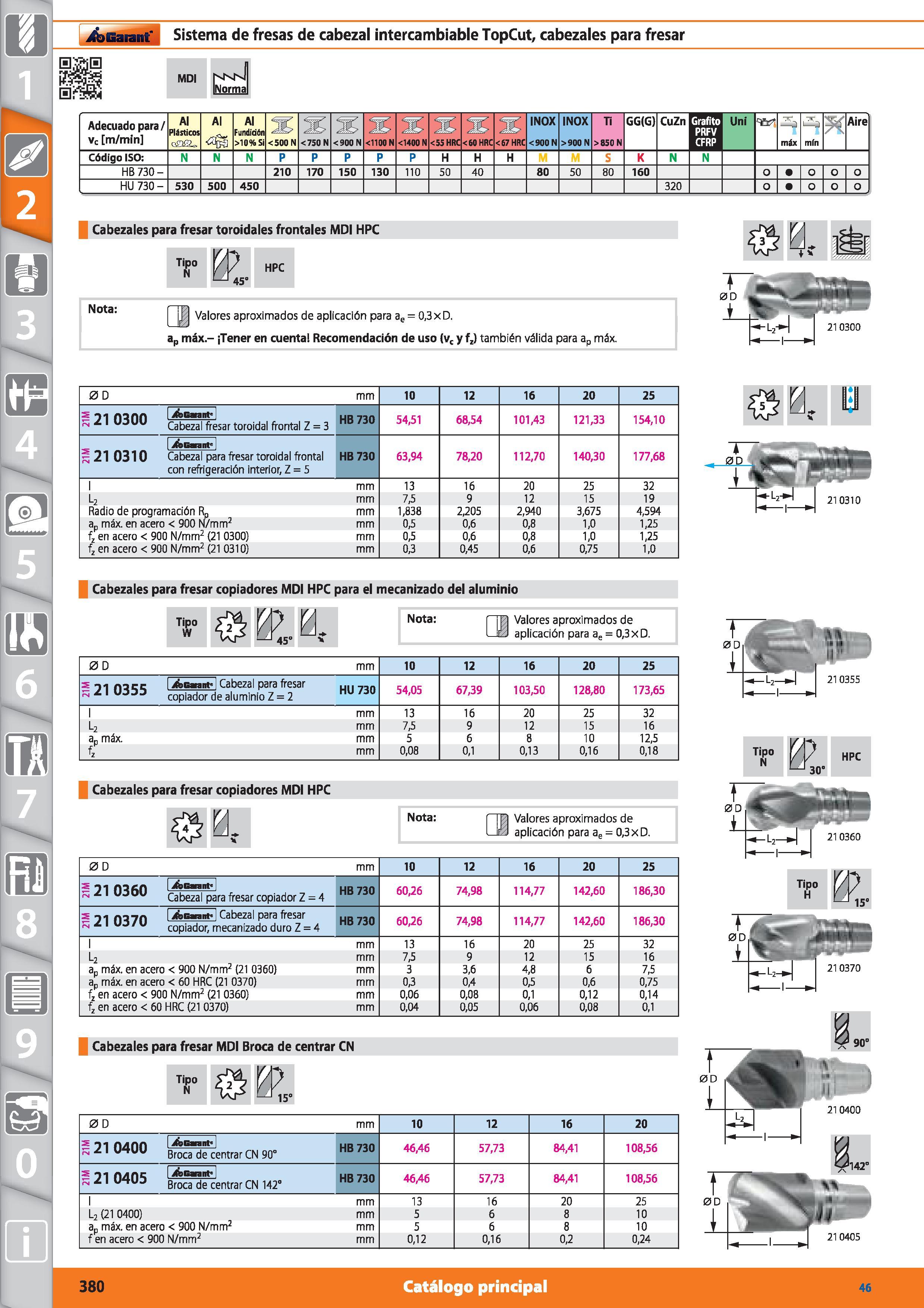

380 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.380

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 380 0380 SPA Lab2u

5 m 6 1 7 O x jti Garant Sistema de fresas de cabezal intercambiable TopCut, cabezales para fresar MDI Adecuado para/ vc m/min Al Plásticos coa Al Al Fundídón >10% Si <500 N <750 N <900 N <1100 N <1400 N JE INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 1 1 HB 730 - 210 170 150 130 110 50 40 80 50 80 160 O o HU 730 - 530 500 450 320 o o Cabezales para fresar toroidales frontales MDI HPC Tipo N ñ HPC 45" Nota: Valores aproximados de aplicación para ae = 0,3 x D. ap máx.- ¡Tener en cuenta Recomendación de uso (vc y fz) también válida para ap máx. 0 D mm 10 12 16 20 25 121 0300 I jfeGannt” Cabezal fresar toroidal frontal Z = 3 HB 730 54,51 68,54 101,43 121,33 154,10 121 0310 I XbGarant' Cabezal para fresar toroidal frontal con refrigeración interior, Z = 5 HB 730 63,94 78,20 112,70 140,30 177,68 1 mm 13 16 20 25 32 l2 mm 7,5 9 12 15 19 Radio de programación Rp mm 1,838 2,205 2,940 3,675 4,594 ap máx. en acero < 900 N/mm2 mm 0,5 0,6 0,8 1,0 1,25 fz en acero < 900 N/mm2 (21 0300) mm 0,5 0,6 0,8 1,0 1,25 fz en acero < 900 N/mm2 (21 0310) mm 0,3 0,45 0,6 0,75 1,0 Cabezales para fresar copiadores MDI HPC para el mecanizado del aluminio 0 D mm 10 12 16 20 25 121 0355 1 jfbcannt' 1 Cabezal para fresar copiador de aluminio Z = 2 HU 730 54,05 67,39 103,50 128,80 173,65 1 mm 13 16 20 25 32 l2 mm 7,5 9 12 15 16 an máx. mm 5 6 8 10 12,5 fz mm 0,08 0,1 0,13 0,16 0,18 Tipo W 0 0 45" 0- Nota: Valores aproximados de aplicación para ae = 0,3xD. Cabezales para fresar copiadores MDI HPC Nota: Valores aproximados de aplicación para ae = 0,3xD. 0 D mm 10 12 16 20 25 s 71 msn K Cabezal para fresar copiador Z = 4 HB 730 60,26 74,98 114,77 142,60 186,30 s 21 0T70 i&Gannt 1 Cabezal para fresar s copiador, mecanizado duro Z = 4 HB 730 60,26 74,98 114,77 142,60 186,30 1 mm 13 16 20 25 32 1-2 mm 7,5 9 12 15 16 ap máx. en acero < 900 N/mm2 (21 0360) mm 3 3,6 4,8 6 7,5 ap máx. en acero < 60 HRC (21 0370) mm 0,3 0,4 0,5 0,6 0,75 f2 en acero < 900 N/mm2 (21 0360) mm 0,06 0,08 0,1 0,12 0,14 fz en acero < 60 HRC (21 0370) mm 0,04 0,05 0,06 0,08 0,1 Cabezales para fresar MDI Broca de centrar CN 0 D mm 10 12 16 20 í 71 0400 l - z 1 Broca de centrar CN 90° HB 730 46,46 57,73 84,41 108,56 s 7i nans IA mi-i - 1 Broca de centrar CN 142° HB 730 46,46 57,73 84,41 108,56 1 mm 13 16 20 25 L2 (21 0400) mm 5 6 8 10 ap máx. en acero < 900 N/mm2 mm 5 6 8 10 f en acero < 900 N/mm2 mm 0,12 0,16 0,2 0,24 380 Catálogo principal 46
