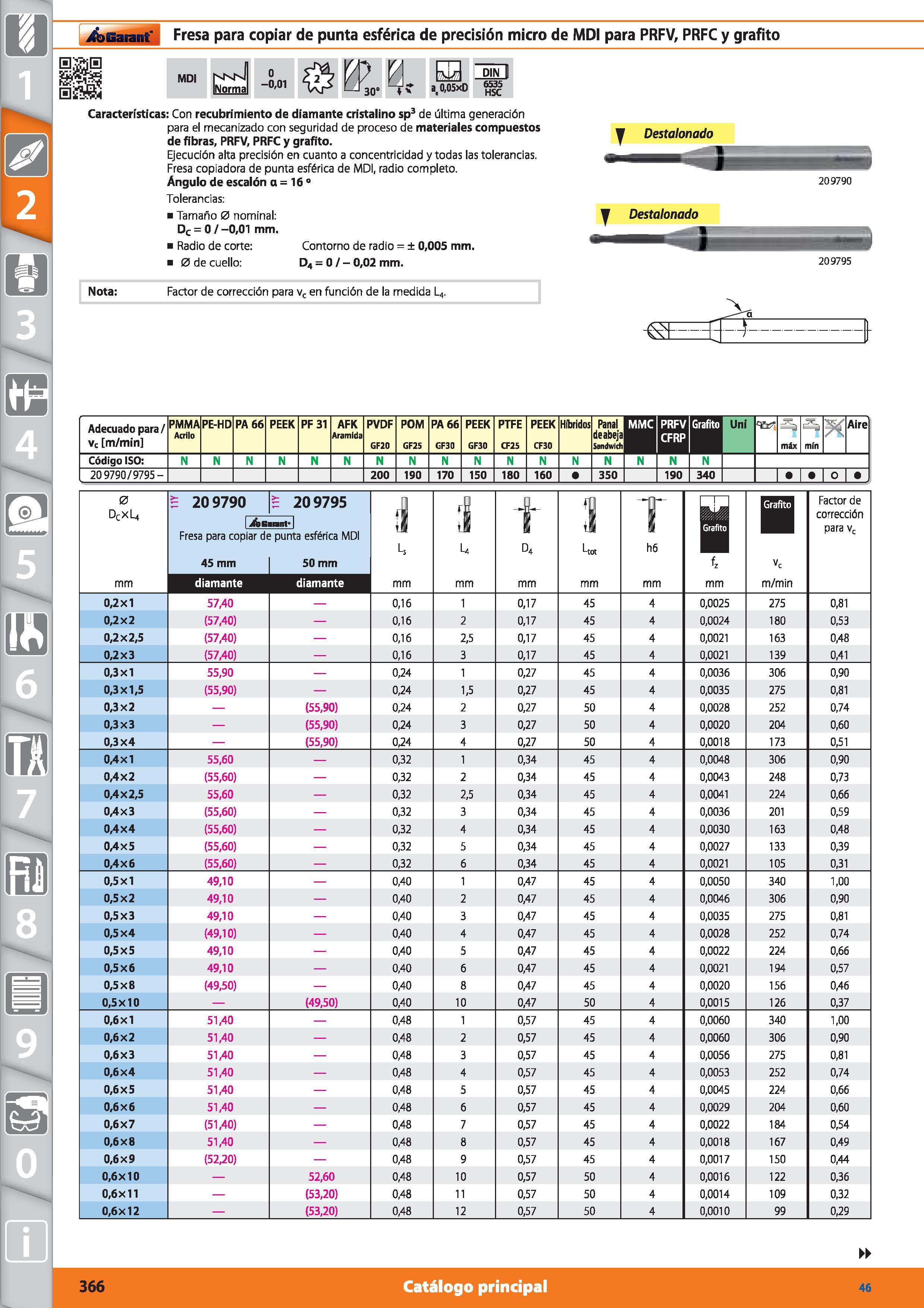

Garant Fresa para copiar de punta esférica de precisión micro de MDI para PRFV, PRFC y grafito MDI _o yy y ej Norma 0,01 IM 30o 4 v ae0,05xD DIN 1 6535 HSC Características: Con recubrimiento de diamante cristalino sp3 de última generación para el mecanizado con seguridad de proceso de materiales compuestos de fibras, PRFV, PRFC y grafito. Ejecución alta precisión en cuanto a concentricidad y todas las tolerancias. Fresa copiadora de punta esférica de MDI, radio completo. Ángulo de escalón a = 16 ° Tolerancias: i Tamaño 0 nominal: Dc = 0 / -0,01 mm. i Radio de corte: i 0 de cuello: Contorno de radio = ± 0,005 mm. D4 = 0 / - 0,02 mm. Destalonado 20 9790 Destalonado 20 9795 Nota: Factor de corrección para vc en función de la medida L4. X. Adecuado para/ vc m/min PMMA Acrilo PE-HD PA 66 PEEK PF 31 AFK Aramida PVDF GF20 POM GF25 PA 66 GF30 PEEK GF30 PTFE CF25 PEEK CF30 Híbridos Panal deabeja Sandwich MMC PRFV CFRP Grafito Uni máx mín Aire Código ISO: N N N N N N N N N N N N N N N N N 209790/9795- 200 190 170 150 180 160 350 190 340 I I I 0 0 DcxLt 1 Factor de corrección para vc 209790 209795 i rB + n T Grafito 1 I j&Gniit' I J T t 1 Fresa para copiar de punta esférica MDI Ls u Uot h6 45 mm 50 mm fz vc mm diamante diamante mm m/min 0,2X1 57,40 0,16 1 0,17 45 4 0,0025 275 0,81 0,2x2 (57,40) 0,16 2 0,17 45 4 0,0024 180 0,53 0,2 x 2,5 (57,40) 0,16 2,5 0,17 45 4 0,0021 163 0,48 0,2X3 (57,40) 0,16 3 0,17 45 4 0,0021 139 0,41 0,3x1 55,90 0,24 1 0,27 45 4 0,0036 306 0,90 0,3X1,5 (55,90) 0,24 1,5 0,27 45 4 0,0035 275 0,81 0,3x2 (55,90) 0,24 2 0,27 50 4 0,0028 252 0,74 0,3x3 (55,90) 0,24 3 0,27 50 4 0,0020 204 0,60 0,3X4 (55,90) 0,24 4 0,27 50 4 0,0018 173 0,51 0/4x1 55,60 0,32 1 0,34 45 4 0,0048 306 0,90 0/4x2 (55,60) 0,32 2 0,34 45 4 0,0043 248 0,73 0/4x2,5 55,60 0,32 2,5 0,34 45 4 0,0041 224 0,66 0/4x3 (55,60) 0,32 3 0,34 45 4 0,0036 201 0,59 0/4x4 (55,60) 0,32 4 0,34 45 4 0,0030 163 0,48 0/4x5 (55,60) 0,32 5 0,34 45 4 0,0027 133 0,39 0/4x6 (55,60) 0,32 6 0,34 45 4 0,0021 105 0,31 0,5x1 49,10 0,40 1 0,47 45 4 0,0050 340 1,00 0,5x2 49,10 0,40 2 0,47 45 4 0,0046 306 0,90 0,5X3 49,10 0,40 3 0,47 45 4 0,0035 275 0,81 0,5x4 (49,10) 0,40 4 0,47 45 4 0,0028 252 0,74 0,5X5 49,10 0,40 5 0,47 45 4 0,0022 224 0,66 0,5X6 49,10 0,40 6 0,47 45 4 0,0021 194 0,57 0,5x8 (49,50) 0,40 8 0,47 45 4 0,0020 156 0,46 0,5X10 (49,50) 0,40 10 0,47 50 4 0,0015 126 0,37 0,6x1 51,40 0,48 1 0,57 45 4 0,0060 340 1,00 0,6x2 51,40 0,48 2 0,57 45 4 0,0060 306 0,90 0,6X3 51/40 0,48 3 0,57 45 4 0,0056 275 0,81 0,6x4 51,40 0,48 4 0,57 45 4 0,0053 252 0,74 0,6X5 51/40 0,48 5 0,57 45 4 0,0045 224 0,66 0,6x6 51,40 0,48 6 0,57 45 4 0,0029 204 0,60 0,6x7 (51,40) 0,48 7 0,57 45 4 0,0022 184 0,54 0,6x8 51,40 0,48 8 0,57 45 4 0,0018 167 0,49 0,6x9 (52,20) 0,48 9 0,57 45 4 0,0017 150 0,44 0,6x10 52,60 0,48 10 0,57 50 4 0,0016 122 0,36 0,6x11 (53,20) 0,48 11 0,57 50 4 0,0014 109 0,32 0,6x12 (53,20) 0,48 12 0,57 50 4 0,0010 99 0,29 366 Catálogo principal 46
