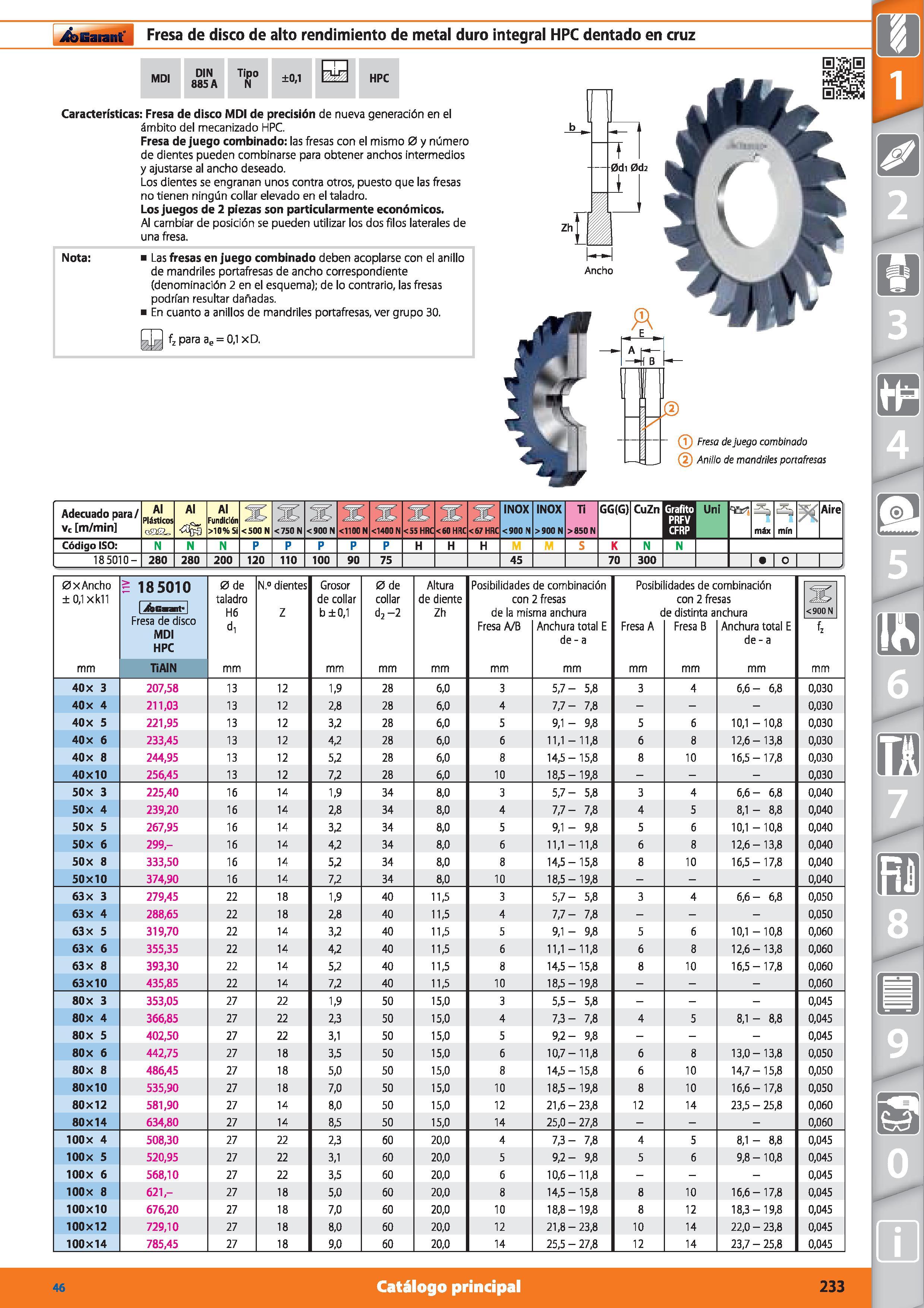

Garant Fresa de disco de alto rendimiento de metal duro integral HPC dentado en cruz MDI DIN 885 A Tipo N ±0,1 HPC Características: Fresa de disco MDI de precisión de nueva generación en el ámbito del mecanizado HPC. Fresa de juego combinado: las fresas con el mismo 0 y número de dientes pueden combinarse para obtener anchos intermedios y ajustarse al ancho deseado. Los dientes se engranan unos contra otros, puesto que las fresas no tienen ningún collar elevado en el taladro. Los juegos de 2 piezas son particularmente económicos. Al cambiar de posición se pueden utilizar los dos filos laterales de una fresa. Nota: Las fresas en juego combinado deben acoplarse con el anillo de mandriles portafresas de ancho correspondiente (denominación 2 en el esquema); de lo contrario, las fresas podrían resultar dañadas. En cuanto a anillos de mandriles portafresas, ver grupo 30. W fz para ae = 0,1 xD. (í Fresa de juego combinado (2 Anillo de mandriles portafresas Ancho Adecuado para/ vc m/min Al Plásticos qHS„ Al Al Fundición >10% Si <500 N <750 N <900 N <1100 N r Fi <1400 N n n 1 <55 HRC 1 <60 HRC <67 HRC INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni _5r máx mín Aire Código ISO: N N N P P P P P H H H K N N 18 5010- 280 280 200 120 110 100 90 75 45 70 300 1 1 O 0x Ancho ± 0,1 xkll í 185010 jtbGmnt 0 de taladro H6 di N.° dientes Z Grosor de collar b ±0,1 0 de collar d2-2 Altura de diente Zh Posibilidades de combinación con 2 fresas Posibilidades de combinación con 2 fresas <900 N Fresa de disco MDI HPC Fresa A/B Anchura total E de - a Fresa A Fresa B Anchura total E de-a fz mm TiAIN mm 40 X 3 207,58 13 12 1,9 28 6,0 3 5,7- 5,8 3 4 6,6- 6,8 0,030 40 x 4 211,03 13 12 2,8 28 6,0 4 7,7- 7,8 - 0,030 40x 5 221,95 13 12 3,2 28 6,0 5 9,1 - 9,8 5 6 10,1 - 10,8 0,030 40 x 6 233,45 13 12 4,2 28 6,0 6 11,1 - 11,8 6 8 12,6-13,8 0,030 40 X 8 244,95 13 12 5,2 28 6,0 8 14,5-15,8 8 10 16,5-17,8 0,030 40X10 256,45 13 12 7,2 28 6,0 10 18,5-19,8 - 0,030 50x 3 225,40 16 14 1,9 34 8,0 3 5,7- 5,8 3 4 6,6- 6,8 0,040 50 x 4 239,20 16 14 2,8 34 8,0 4 7,7- 7,8 4 5 8,1 - 8,8 0,040 50 X 5 267,95 16 14 3,2 34 8,0 5 9,1 - 9,8 5 6 10,1 - 10,8 0,040 50 X 6 299,- 16 14 4,2 34 8,0 6 11,1 - 11,8 6 8 12,6-13,8 0,040 50 X 8 333,50 16 14 5,2 34 8,0 8 14,5-15,8 8 10 16,5-17,8 0,040 50x10 374,90 16 14 7,2 34 8,0 10 18,5-19,8 - 0,040 63 x 3 279,45 22 18 1,9 40 11,5 3 5,7- 5,8 3 4 6,6- 6,8 0,050 63 X 4 288,65 22 18 2,8 40 11,5 4 7,7- 7,8 - 0,050 63 x 5 319,70 22 14 3,2 40 11,5 5 9,1 - 9,8 5 6 10,1 - 10,8 0,060 63 X 6 355,35 22 14 4,2 40 11,5 6 11,1 - 11,8 6 8 12,6-13,8 0,060 63 x 8 393,30 22 14 5,2 40 11,5 8 14,5-15,8 8 10 16,5-17,8 0,060 63X10 435,85 22 14 7,2 40 11,5 10 18,5-19,8 - 0,060 80x 3 353,05 27 22 1,9 50 15,0 3 5,5- 5,8 - 0,045 80 X 4 366,85 27 22 2,3 50 15,0 4 7,3- 7,8 4 5 8,1 - 8,8 0,045 80 X 5 402,50 27 22 3,1 50 15,0 5 9,2- 9,8 - 0,045 80 X 6 442,75 27 18 3,5 50 15,0 6 10,7-11,8 6 8 13,0-13,8 0,050 80 X 8 486,45 27 18 5,0 50 15,0 8 14,5-15,8 6 10 14,7-15,8 0,050 80X10 535,90 27 18 7,0 50 15,0 10 18,5-19,8 8 10 16,6-17,8 0,050 80x12 581,90 27 14 8,0 50 15,0 12 21,6-23,8 12 14 23,5 - 25,8 0,060 80X14 634,80 27 14 8,5 50 15,0 14 25,0 - 27,8 - 0,060 100X 4 508,30 27 22 2,3 60 20,0 4 7,3- 7,8 4 5 8,1 - 8,8 0,045 100X 5 520,95 27 22 3,1 60 20,0 5 9,2- 9,8 5 6 9,8-10,8 0,045 100X 6 568,10 27 22 3,5 60 20,0 6 10,6-11,8 - 0,045 lOOx 8 621- 27 18 5,0 60 20,0 8 14,5-15,8 8 10 16,6-17,8 0,045 100X10 676,20 27 18 7,0 60 20,0 10 18,8-19,8 8 12 18,3-19,8 0,045 100x12 729,10 27 18 8,0 60 20,0 12 21,8-23,8 10 14 22,0 - 23,8 0,045 100x14 785,45 27 18 9,0 60 20,0 14 25,5 - 27,8 12 14 23,7 - 25,8 0,045 46 Catálogo principal 233
