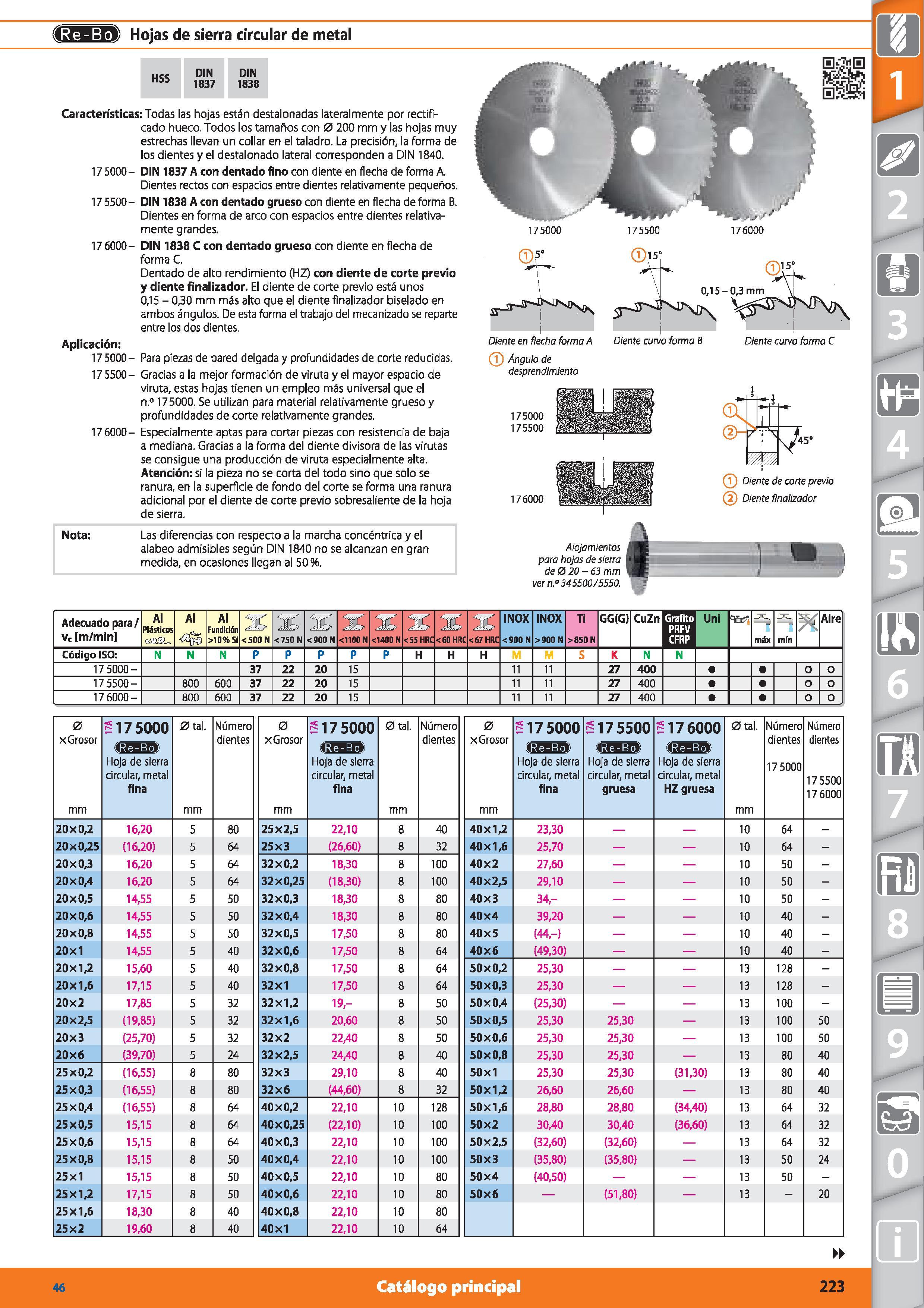

IJJtM Hojas de sierra circular de metal HSS DIN 1837 DIN 1838 Características: Todas las hojas están destalonadas lateralmente por rectificado hueco. Todos los tamaños con 0 200 mm y las hojas muy estrechas llevan un collar en el taladro. La precisión, la forma de los dientes y el destalonado lateral corresponden a DIN 1840. 17 5000- DIN 1837 A con dentado fino con diente en flecha de forma A. Dientes rectos con espacios entre dientes relativamente pequeños. 17 5500- DIN 1838 Acón dentado grueso con diente en flecha deforma B. Dientes en forma de arco con espacios entre dientes relativamente grandes. 17 6000- DIN 1838 C con dentado grueso con diente en flecha de forma C. Dentado de alto rendimiento (HZ) con diente de corte previo y diente Analizador. El diente de corte previo está unos 0,15 - 0,30 mm más alto que el diente Analizador biselado en ambos ángulos. De esta forma el trabajo del mecanizado se reparte entre los dos dientes. Aplicación: 17 5000- Para piezas de pared delgada y profundidades de corte reducidas. 17 5500- Gracias a la mejor formación de viruta y el mayor espacio de viruta, estas hojas tienen un empleo más universal que el n.° 175000. Se utilizan para material relativamente grueso y profundidades de corte relativamente grandes. 17 6000- Especialmente aptas para cortar piezas con resistencia de baja a mediana. Gracias a la forma del diente divisora de las virutas se consigue una producción de viruta especialmente alta. Atención: si la pieza no se corta del todo sino que solo se ranura, en la superficie de fondo del corte se forma una ranura adicional por el diente de corte previo sobresaliente de la hoja de sierra. Nota: Las diferencias con respecto a la marcha concéntrica y el alabeo admisibles según DIN 1840 no se alcanzan en gran medida, en ocasiones llegan al 50%. C 15 i ¡ Diente en flecha forma A Diente curvo forma l (T) Ángulo de desprendimiento 0,15 - 0,3 mm Diente curvo forma C 175000 175500 176000 Sfe (j) Diente de corte previo (2) Diente Analizador Alojamientos para hojas de sierra de 0 20- 63 mm ver n.° 345500/5550. Adecuado para/ vc m/min Al Plásticos Al Al Fundición >10% Si <500 N <750 N <900 N <1100N FE1 <1400 N S&l s INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín - Airej Código ISO: N N N P P P P P H H H K N N 1 1 17 5000 - 37 22 20 15 11 11 27 400 17 5500- 800 600 37 22 20 15 11 11 27 400 0 0 176000- 800 600 37 22 20 15 11 11 27 400 0 0 0 x Grosor mm S175000 0 tal. mm Número dientes 0 xGrosor mm S17 5000 0 tal. mm Número dientes 0 xGrosor mm S17 5000 S175500 S17 6000 0 tal. mm Número dientes 175000 Número dientes 175500 176000 Hoja de sierra circular, metal fina Hoja de sierra circular, metal fina tusón Hoja de sierra circular, metal fina ItUilil Hoja de sierra circular, metal gruesa l;d l Hoja de sierra circular, metal HZ gruesa 20X0,2 16,20 5 80 25X2,5 22,10 8 40 40X1,2 23,30 10 64 - 20x0,25 (16,20) 5 64 25x3 (26,60) 8 32 40x1,6 25,70 10 64 - 20X0,3 16,20 5 64 32X0,2 18,30 8 100 40X2 27,60 10 50 - 20x0/4 16,20 5 64 32x0,25 (18,30) 8 100 40x2,5 29,10 10 50 - 20X0,5 14,55 5 50 32X0,3 18,30 8 80 40X3 34,- 10 50 - 20x0,6 14,55 5 50 32x0,4 18,30 8 80 40x4 39,20 10 40 - 20x0,8 14,55 5 50 32x0,5 17,50 8 80 40x5 (44,-) 10 40 - 20X1 14,55 5 40 32X0,6 17,50 8 64 40X6 (49,30) 10 40 - 20x1,2 15,60 5 40 32x0,8 17,50 8 64 50x0,2 25,30 13 128 - 20X1,6 17,15 5 40 32X1 17,50 8 64 50X0,3 25,30 13 128 - 20x2 17,85 5 32 32x1,2 19- 8 50 50x0,4 (25,30) 13 100 - 20x2,5 (19,85) 5 32 32x1,6 20,60 8 50 50x0,5 25,30 25,30 13 100 50 20X3 (25,70) 5 32 32X2 22,40 8 50 50X0,6 25,30 25,30 13 100 50 20x6 (39,70) 5 24 32x2,5 24,40 8 40 50x0,8 25,30 25,30 13 80 40 25x0,2 (16,55) 8 80 32x3 29,10 8 40 50x1 25,30 25,30 (31,30) 13 80 40 25X0,3 (16,55) 8 80 32X6 (44,60) 8 32 50X1,2 26,60 26,60 13 80 40 25x0/4 (16,55) 8 64 40x0,2 22,10 10 128 50x1,6 28,80 28,80 (34,40) 13 64 32 25X0,5 15,15 8 64 40X0,25 (22,10) 10 100 50X2 30,40 30,40 (36,60) 13 64 32 25x0,6 15,15 8 64 40x0,3 22,10 10 100 50x2,5 (32,60) (32,60) 13 64 32 25X0,8 15,15 8 50 40X0,4 22,10 10 100 50X3 (35,80) (35,80) 13 50 24 25x1 15,15 8 50 40x0,5 22,10 10 80 50x4 (40,50) 13 50 - 25x1,2 17,15 8 50 40x0,6 22,10 10 80 50x6 (51,80) 13 - 20 25X1,6 18,30 8 40 40X0,8 22,10 10 80 25x2 19,60 8 40 40x1 22,10 10 64 175000 175500 176000 46 Catálogo principal 223
