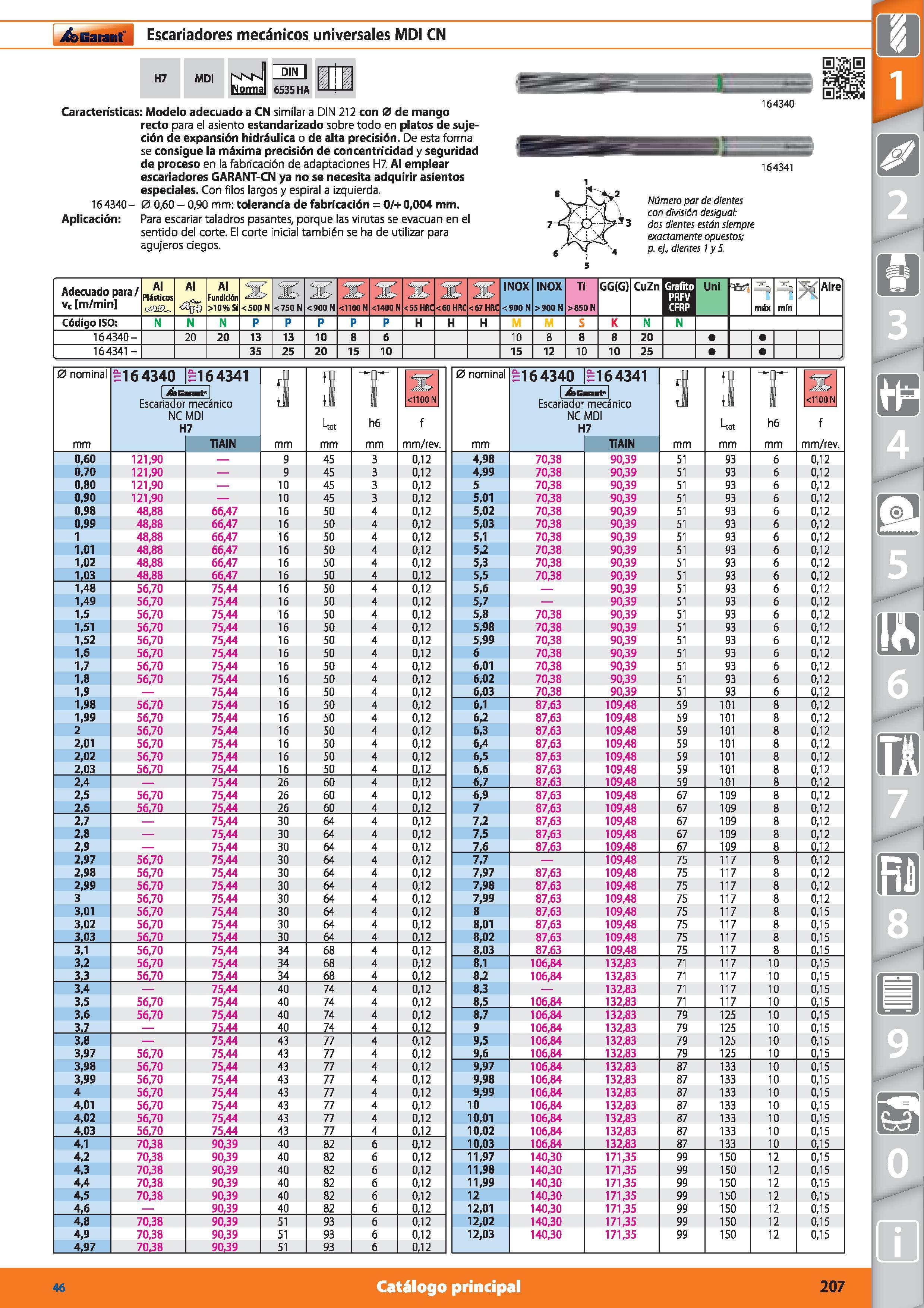

Garant Escariadores mecánicos universales MDI CN H7 MDI Mvd DIN s;kí Norma 6535 HA Características: Modelo adecuado a CN similar a DIN 212 con 0 de mango recto para el asiento estandarizado sobre todo en platos de sujeción de expansión hidráulica o de alta precisión. De esta forma se consigue la máxima precisión de concentricidad y seguridad de proceso en la fabricación de adaptaciones H7. Al emplear escariadores GARANT-CN ya no se necesita adquirir asientos especiales. Con filos largos y espiral a izquierda. 16 4340 - 0 0,60 - 0,90 mm: tolerancia de fabricación = 0/+ 0,004 mm. Aplicación: Para escariar taladros pasantes, porque las virutas se evacúan en el sentido del corte. El corte inicial también se ha de utilizar para agujeros ciegos. 164340 164341 Número par de dientes con división desigual: dos dientes están siempre exactamente opuestos; p. ej„ dientes 1 y 5. Adecuado para/ vc m/min Al Plásticos yQQ Al Al Fundición >10% Si <500 N <750 N <900 N pjfF <1100N <1400 N s PE INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni 'ES' '-J máx mín Aire J Código ISO: N N N P P P P P H H H K N N 1 1 164340- 20 20 13 13 10 8 6 10 8 8 8 20 z_\ 164341 - 35 25 20 15 10 15 12 10 10 25 0 nominal 164340 1 16 4341 i :s Uot T h6 <1100 N 0 nominal 164340 1 16 4341 1 :s Uot T h6 <1100 N J&GnBt" Escariador mecánico NC MDI H7 jfeGnapI Escariador mecánico NC MDI H7 f f mm TiAIN mm mm/rev. mm TiAIN mm mm/rev. 0,60 121,90 9 45 3 0,12 4,98 70,38 90,39 51 93 6 0,12 0,70 121,90 9 45 3 0,12 4,99 70,38 90,39 51 93 6 0,12 0,80 121,90 10 45 3 0,12 5 70,38 90,39 51 93 6 0,12 0,90 121,90 10 45 3 0,12 5,01 70,38 90,39 51 93 6 0,12 0,98 48,88 66,47 16 50 4 0,12 5,02 70,38 90,39 51 93 6 0,12 0,99 48,88 66,47 16 50 4 0,12 5,03 70,38 90,39 51 93 6 0,12 1 48,88 66,47 16 50 4 0,12 5,1 70,38 90,39 51 93 6 0,12 1,01 48,88 66,47 16 50 4 0,12 5,2 70,38 90,39 51 93 6 0,12 1,02 48,88 66,47 16 50 4 0,12 5,3 70,38 90,39 51 93 6 0,12 1.03 48.88 66.47 16 50 4 0.12 5,5 70,38 90,39 51 93 6 0,12 1,48 56,70 75,44 16 50 4 0,12 5,6 90,39 51 93 6 0,12 1,49 56,70 75,44 16 50 4 0,12 5,7 90,39 51 93 6 0,12 1,5 56,70 75,44 16 50 4 0,12 5,8 70,38 90,39 51 93 6 0,12 1,51 56,70 75,44 16 50 4 0,12 5,98 70,38 90,39 51 93 6 0,12 1,52 56,70 75,44 16 50 4 0,12 5,99 70,38 90,39 51 93 6 0,12 1,6 56,70 75,44 16 50 4 0,12 6 70,38 90,39 51 93 6 0,12 1,7 56,70 75,44 16 50 4 0,12 6,01 70,38 90,39 51 93 6 0,12 1,8 56,70 75,44 16 50 4 0,12 6,02 70,38 90,39 51 93 6 0,12 1,9 75,44 16 50 4 0,12 6.03 70,38 90,39 51 93 6 0,12 1,98 56,70 75,44 16 50 4 0,12 6,1 87,63 109,48 59 101 8 0,12 1,99 56,70 75,44 16 50 4 0,12 6,2 87,63 109,48 59 101 8 0,12 2 56,70 75,44 16 50 4 0,12 6,3 87,63 109,48 59 101 8 0,12 2,01 56,70 75,44 16 50 4 0,12 6,4 87,63 109,48 59 101 8 0,12 2,02 56,70 75,44 16 50 4 0,12 6,5 87,63 109,48 59 101 8 0,12 2.03 56,70 75,44 16 50 4 0,12 6,6 87,63 109,48 59 101 8 0,12 2,4 75,44 26 60 4 0,12 6,7 87.63 109.48 59 101 8 0.12 2,5 56,70 75,44 26 60 4 0,12 6,9 87,63 109,48 67 109 8 0,12 2,6 56.70 75.44 26 60 4 0.12 7 87,63 109,48 67 109 8 0,12 2,7 75,44 30 64 4 0,12 7,2 87,63 109,48 67 109 8 0,12 2,8 75,44 30 64 4 0,12 7,5 87,63 109,48 67 109 8 0,12 2,9 75,44 30 64 4 0,12 7,6 87.63 109.48 67 109 8 0.12 2,97 56,70 75,44 30 64 4 0,12 7,7 109,48 75 117 8 0,12 2,98 56,70 75,44 30 64 4 0,12 7,97 87,63 109,48 75 117 8 0,12 2,99 56,70 75,44 30 64 4 0,12 7,98 87,63 109,48 75 117 8 0,12 3 56,70 75,44 30 64 4 0,12 7,99 87,63 109,48 75 117 8 0,12 3,01 56,70 75,44 30 64 4 0,12 8 87,63 109,48 75 117 8 0,15 3,02 56,70 75,44 30 64 4 0,12 8,01 87,63 109,48 75 117 8 0,15 3.03 56.70 75.44 30 64 4 0.12 8,02 87,63 109,48 75 117 8 0,15 3,1 56,70 75,44 34 68 4 0,12 8.03 87.63 109.48 75 117 8 0,15 3,2 56,70 75,44 34 68 4 0,12 8,1 106,84 132,83 71 117 10 0,15 3,3 56.70 75.44 34 68 4 0.12 8,2 106,84 132,83 71 117 10 0,15 3,4 75,44 40 74 4 0,12 8,3 132,83 71 117 10 0,15 3,5 56,70 75,44 40 74 4 0,12 8,5 106.84 132.83 71 117 10 0.15 3,6 56,70 75,44 40 74 4 0,12 8,7 106,84 132,83 79 125 10 0,15 3.7 75.44 40 74 4 0.12 9 106,84 132,83 79 125 10 0,15 3,8 75,44 43 77 4 0,12 9,5 106,84 132,83 79 125 10 0,15 3,97 56,70 75,44 43 77 4 0,12 9,6 106.84 132.83 79 125 10 0,15 3,98 56,70 75,44 43 77 4 0,12 9,97 106,84 132,83 87 133 10 0,15 3,99 56,70 75,44 43 77 4 0,12 9,98 106,84 132,83 87 133 10 0,15 4 56,70 75,44 43 77 4 0,12 9,99 106,84 132,83 87 133 10 0,15 4,01 56,70 75,44 43 77 4 0,12 10 106,84 132,83 87 133 10 0,15 4,02 56,70 75,44 43 77 4 0,12 10,01 106,84 132,83 87 133 10 0,15 4.03 56.70 75.44 43 77 4 0.12 10,02 106,84 132,83 87 133 10 0,15 4,1 70,38 90,39 40 82 6 0,12 10.03 106.84 132.83 87 133 10 0.15 4,2 70,38 90,39 40 82 6 0,12 11,97 140,30 171,35 99 150 12 0,15 4,3 70,38 90,39 40 82 6 0,12 11,98 140,30 171,35 99 150 12 0,15 4,4 70,38 90,39 40 82 6 0,12 11,99 140,30 171,35 99 150 12 0,15 4,5 70,38 90,39 40 82 6 0,12 12 140,30 171,35 99 150 12 0,15 4,6 90,39 40 82 6 0,12 12,01 140,30 171,35 99 150 12 0,15 4,8 70,38 90,39 51 93 6 0,12 12,02 140,30 171,35 99 150 12 0,15 4,9 70,38 90,39 51 93 6 0,12 12,03 140,30 171,35 99 150 12 0,15 4.97 70,38 90,39 51 93 6 0,12 46 Catálogo principal 207
