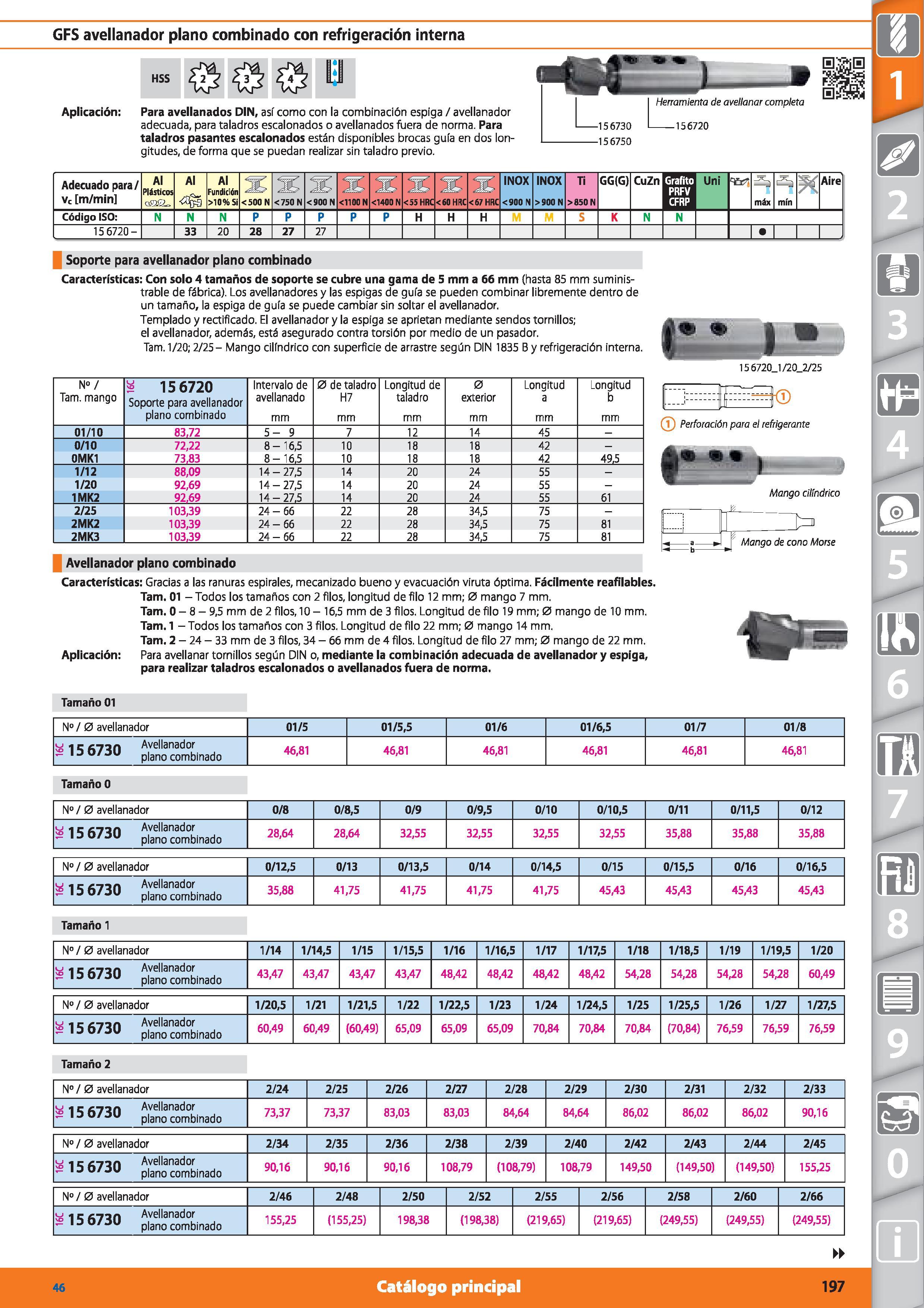

GFS avellanador plano combinado con refrigeración interna HSS Aplicación: Para avellanados DIN, así como con la combinación espiga / avellanador adecuada, para taladros escalonados o avellanados fuera de norma. Para taladros pasantes escalonados están disponibles brocas guía en dos longitudes, de forma que se puedan realizar sin taladro previo. Herramienta de avellanar completa Adecuado para/ vc m/min Al Plásticos caá, Al < Al Fundición >10% Si <500 N <750 N <900 N <1100 N <1400 N 2 INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 15 6720- 33 20 28 27 27 1 1 1 1 J Soporte para avellanador plano combinado Características: Con solo 4 tamaños de soporte se cubre una gama de 5 mm a 66 mm (hasta 85 mm suministrare de fábrica). Los avellanadores y las espigas de guía se pueden combinar libremente dentro de un tamaño, la espiga de guía se puede cambiar sin soltar el avellanador. Templado y rectificado. El avellanador y la espiga se aprietan mediante sendos tornillos; el avellanador, además, está asegurado contra torsión por medio de un pasador. Tam. 1/20; 2/25- Mango cilindrico con superficie de arrastre según DIN 1835 B y refrigeración interna. 156720_1/20_2/25 N°/ Tam. mango 15 6720 Soporte para avellanador plano combinado Intervalo de avellanado mm 0 de taladro H7 mm Longitud de taladro mm 0 exterior mm Longitud a mm Longitud b mm 01/10 83,72 5- 9 7 12 14 45 - 0/10 72,22 8-16,5 10 18 18 42 - 0MK1 73.83 8-16.5 10 18 18 42 49.5 1/12 88,09 14-27,5 14 20 24 55 - 1/20 92,69 14-27,5 14 20 24 55 - 1MK2 92.69 14-27.5 14 20 24 55 61 2/25 103,39 24-66 22 28 34,5 75 2MK2 103,39 24-66 22 28 34,5 75 81 2MK3 103,39 24-66 22 28 34,5 75 81 (T) Perforación para el refrigerante Mango cilindrico Avellanador plano combinado Características: Gracias a las ranuras espirales, mecanizado bueno y evacuación viruta óptima. Fácilmente reafilables. Tam. 01 - Todos los tamaños con 2 filos, longitud de filo 12 mm; 0 mango 7 mm. Tam. 0 - 8 - 9,5 mm de 2 filos, 10 - 16,5 mm de 3 filos. Longitud de filo 19 mm; 0 mango de 10 mm. Tam. 1 - Todos los tamaños con 3 filos. Longitud de filo 22 mm; 0 mango 14 mm. Tam. 2-24-33 mm de 3 filos, 34 - 66 mm de 4 filos. Longitud de filo 27 mm; 0 mango de 22 mm. Aplicación: Para avellanar tornillos según DIN o, mediante la combinación adecuada de avellanador y espiga, para realizar taladros escalonados o avellanados fuera de norma. Mango de cono Morse Tamaño 01 N° / 0 avellanador 01/5 01/5,5 01/6 01/6,5 01/7 01/8 -15 6730 A llanad°f , plano combinado 46,81 46,81 46,81 46,81 46,81 46,81 Tamaño 0 N° / 0 avellanador 0/8 0/8,5 0/9 0/9,5 0/10 0/10,5 0/11 0/11,5 0/12 -15 6730 A"ellanador , plano combinado 28,64 28,64 32,55 32,55 32,55 32,55 35,88 35,88 35,88 N° / 0 avellanador 0/12,5 0/13 0/13,5 0/14 0/14,5 0/15 0/15,5 0/16 0/16,5 1 c ¿iin Avellanador l30/3U plano combinado 35,88 41,75 41,75 41,75 41,75 45,43 45,43 45,43 45,43 Tamaño 1 N° / 0 avellanador 1/14 1/14,5 1/15 1/15,5 1/16 1/16,5 1/17 1/17,5 1/18 1/18,5 1/19 1/19,5 1/20 -15 6730 Atonto. . plano combinado 43,47 43,47 43,47 43,47 48,42 48,42 48,42 48,42 54,28 54,28 54,28 54,28 60,49 N° / 0 avellanador 1/20,5 1/21 1/21,5 1/22 1/22,5 1/23 1/24 1/24,5 1/25 1/25,5 1/26 1/27 1/27,5 u ir ¿TTn Avellanador - plano combinado 60,49 60,49 (60,49) 65,09 65,09 65,09 70,84 70,84 70,84 (70,84) 76,59 76,59 76,59 Tamaño 2 N° / 0 avellanador 2/24 2/25 2/26 2/27 2/28 2/29 2/30 2/31 2/32 2/33 -15 6730 A "a d" , plano combinado 73,37 73,37 83,03 83,03 84,64 84,64 86,02 86,02 86,02 90,16 N° / 0 avellanador 2/34 2/35 2/36 2/38 2/39 2/40 2/42 2/43 2/44 2/45 1 c ¿Tin Avellanador - l3°/3U plano combinado 90,16 90,16 90,16 108,79 (108,79) 108,79 149,50 (149,50) (149,50) 155,25 N° / 0 avellanador 2/46 2/48 2/50 2/52 2/55 2/56 2/58 2/60 2/66 -15 6730 A "anad" , plano combinado 155,25 (155,25) 198,38 (198,38) (219,65) (219,65) (249,55) (249,55) (249,55) 46 Catálogo principal 197
