1543 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.1543

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 1543 1543 SPA Lab2u

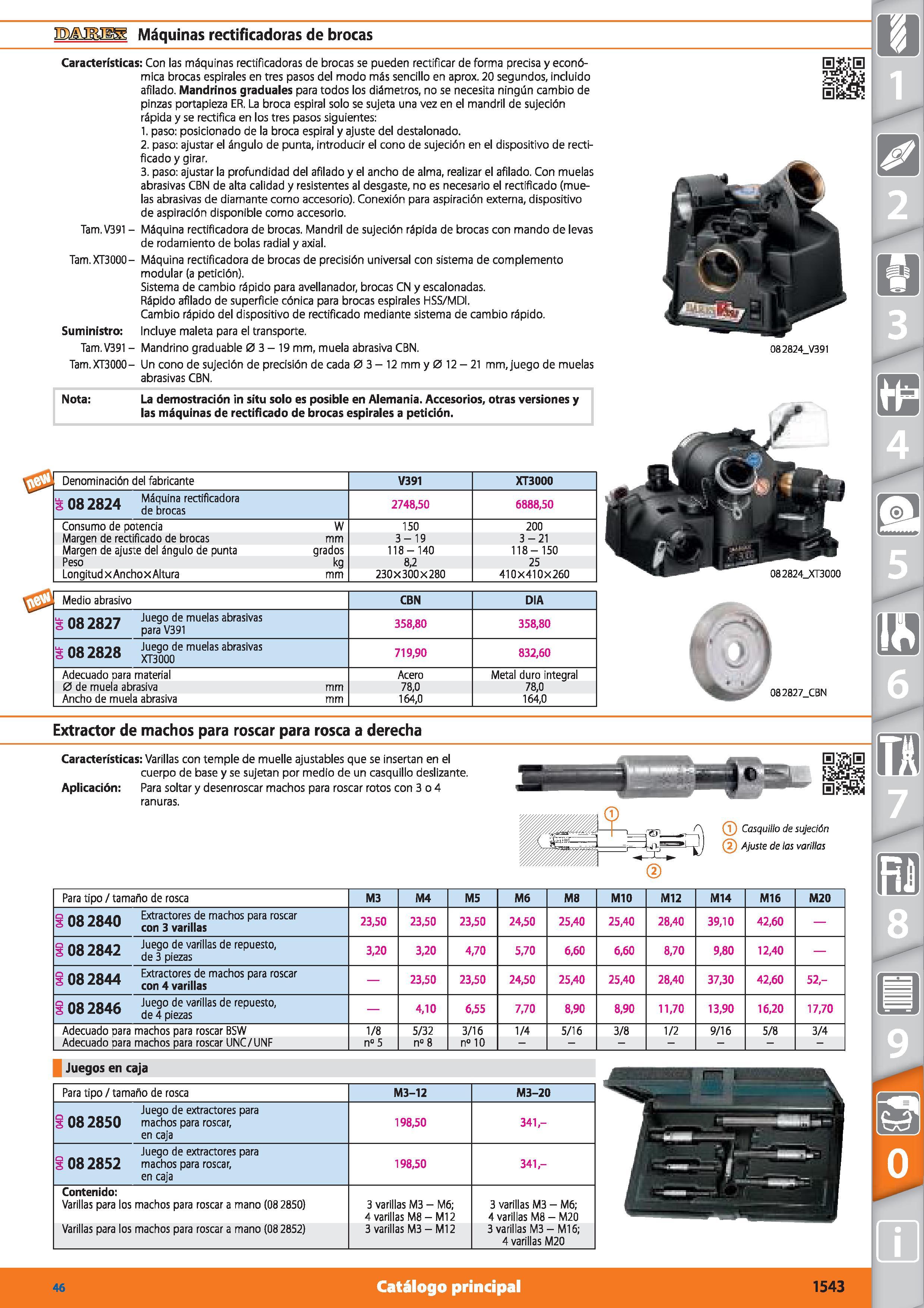

ITMVJIRJI Máquinas rectificadoras de brocas Características: Con las máquinas rectificadoras de brocas se pueden rectificar de forma precisa y económica brocas espirales en tres pasos del modo más sencillo en aprox. 20 segundos, incluido afilado. Mandrinos graduales para todos los diámetros, no se necesita ningún cambio de pinzas portapieza ER. La broca espiral solo se sujeta una vez en el mandril de sujeción rápida y se rectifica en los tres pasos siguientes: 1. paso: posicionado de la broca espiral y ajuste del destalonado. 2. paso: ajustar el ángulo de punta, introducir el cono de sujeción en el dispositivo de rectificado y girar. 3. paso: ajustar la profundidad del afilado y el ancho de alma, realizar el afilado. Con muelas abrasivas CBN de alta calidad y resistentes al desgaste, no es necesario el rectificado (muelas abrasivas de diamante como accesorio). Conexión para aspiración externa, dispositivo de aspiración disponible como accesorio. Tam. V391 - Máquina rectificadora de brocas. Mandril de sujeción rápida de brocas con mando de levas de rodamiento de bolas radial y axial. Máquina rectificadora de brocas de precisión universal con sistema de complemento modular (a petición). Sistema de cambio rápido para avellanador, brocas CN y escalonadas. Rápido afilado de superficie cónica para brocas espirales HSS/MDI. Cambio rápido del dispositivo de rectificado mediante sistema de cambio rápido. Incluye maleta para el transporte. Mandrino graduable 0 3-19 mm, muela abrasiva CBN. Tam.XT3000- Un cono de sujeción de precisión de cada 0 3 - 12 mm y 0 12 - 21 mm, juego de muelas abrasivas CBN. Tam.XT3000- Suministro: Tam.V391 082824 V391 Nota: La demostración ¡n situ solo es posible en Alemania. Accesorios, otras versiones y las máquinas de rectificado de brocas espirales a petición. m Denominación del fabricante V391 XT3000 ü no loiyi Máquina rectificadora s 08 2824 debrocas 2748,50 6888,50 Consumo de potencia W 150 200 Margen de rectificado de brocas mm 3-19 3-21 Margen de ajuste del ángulo de punta grados 118-140 118-150 Peso kg 8,2 25 Longitud xAnchox Altura mm 230X300X280 410X410X260 082824_XT3000 \A Medio abrasivo no ion Juego de muelas abrasivas 082827 para V391 no io-io Juego de muelas abrasivas , 08 2828 XT3000 Adecuado para material 0 de muela abrasiva Ancho de muela abrasiva mm CBN 358,80 719,90 Acero 78.0 164.0 DIA 358,80 832,60 Metal duro integral 78.0 164.0 082827_CBN Extractor de machos para roscar para rosca a derecha Características: Varillas con temple de muelle ajustables que se insertan en el cuerpo de base y se sujetan por medio de un casquillo deslizante. Aplicación: Para soltar y desenroscar machos para roscar rotos con 3 o 4 ranuras. (í Cosquillo de sujeción (2 Ajuste de las varillas Para tipo / tamaño de rosca M3 M4 M5 M6 M8 MIO M12 M14 M16 M20 S no icjin Extractores de machos para roscar s 08 2840 con3var¡Mas 23,50 23,50 23,50 24,50 25,40 25,40 28,40 39,10 42,60 s no ioíii Juego de varillas de repuesto, S 08 2842 de 3 piezas 3,20 3,20 4,70 5,70 6,60 6,60 8,70 9,80 12,40 e no Extractores de machos para roscar S 08 2844 con4var¡Mas 23,50 23,50 24,50 25,40 25,40 28,40 37,30 42,60 52,- e no iojc Juego de varillas de repuesto, s 08 2846 de4p¡ezas 4,10 6,55 7,70 8,90 8,90 11,70 13,90 16,20 17,70 Adecuado para machos para roscar BSW 1/8 5/32 3/16 1/4 5/16 3/8 1/2 9/16 5/8 3/4 Adecuado para machos para roscar UNC/UNF n“5 n° 8 n° 10 - Juegos en caja Para tipo / tamaño de rosca M3-12 M3-20 Juego de extractores para S 08 2850 machos para roscar, en caja 198,50 341,- Juego de extractores para S 08 2852 machos para roscar, en caja 198,50 341,- Contenido: Varillas para los machos para roscar a mano (08 2850) 3 varillas M3 - M6; 4 varillas M8 - MI 2 3 varillas M3 - M6; 4 varillas M8 - M20 Varillas para los machos para roscar a mano (08 2852) 3 varillas M3 - MI 2 3 varillas M3-MI6; 4 varillas M20 46 Catálogo principal 1543
