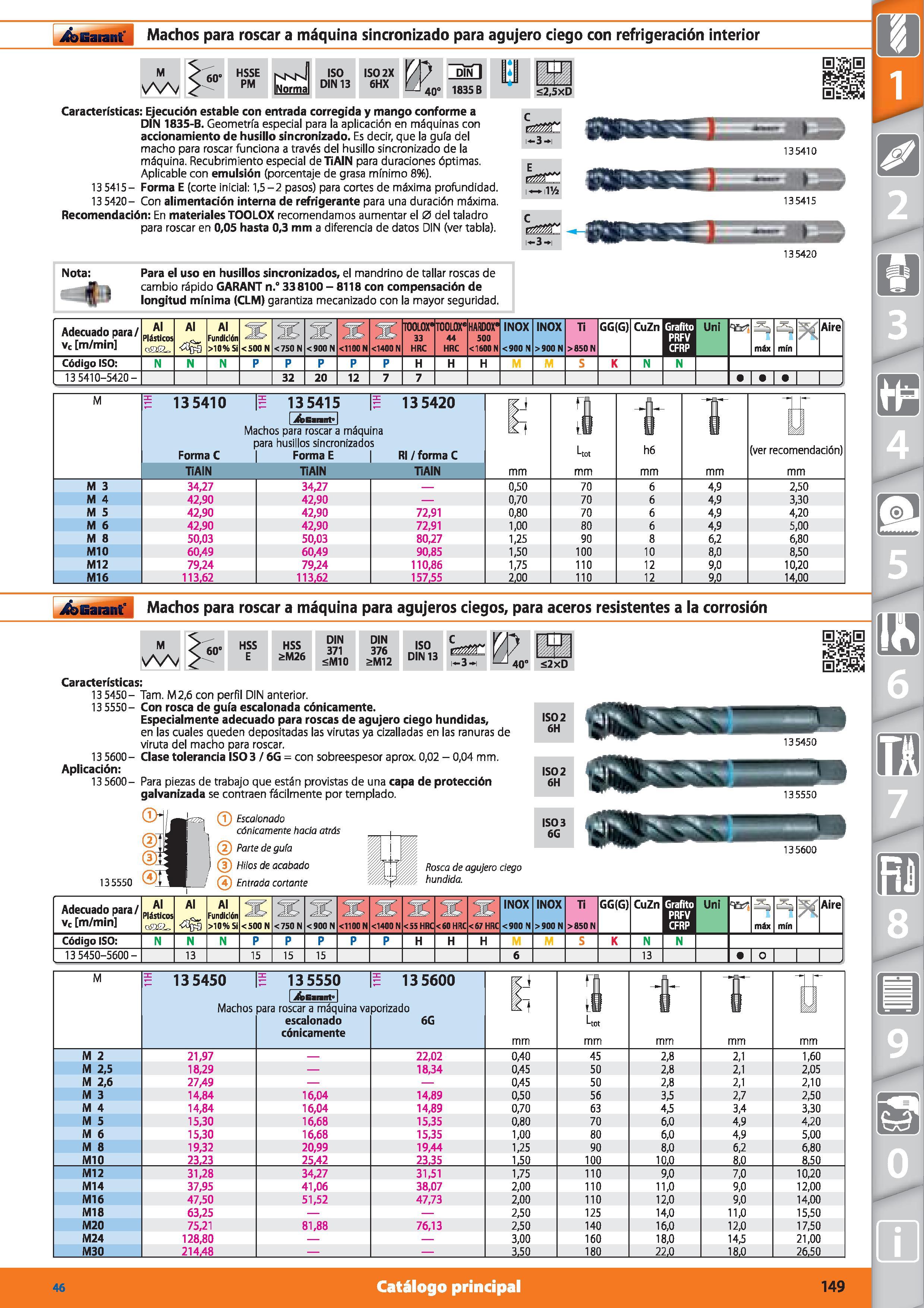

Garant Machos para roscar a máquina sincronizado para agujero ciego con refrigeración interior M 60' HSSE PM ISO DIN 13 IS02X 6HX W 1% B 40° 1835 B <2,5xD Características: Ejecución estable con entrada corregida y mango conforme a DIN 1835-B. Geometría especial para la aplicación en máquinas con accionamiento de husillo sincronizado. Es decir, que la guía del macho para roscar funciona a través del husillo sincronizado de la máquina. Recubrimiento especial de TiAIN para duraciones óptimas. Aplicable con emulsión (porcentaje de grasa mínimo 8%). 13 5415- Forma E (corte inicial: 1,5-2 pasos) para cortes de máxima profundidad. 13 5420- Con alimentación interna de refrigerante para una duración máxima. Recomendación: En materiales TOOLOX recomendamos aumentar el 0 del taladro para roscar en 0,05 hasta 0,3 mm a diferencia de datos DIN (ver tabla). i 3-h i 1% l- -3 - 135410 135415 -1 13 5420 Nota: Para el uso en husillos sincronizados, el mandrino de tallar roscas de cambio rápido GARANT n.° 338100 - 8118 con compensación de longitud mínima (CLM) garantiza mecanizado con la mayor seguridad. Adecuado para/ vc m/min Al Plásticos Al <3fá Al Fundición >10% Si <500 N <750 N <900 N <1100N <1400 N rooLOX" 33 HRC TOOLOX' 44 HRC HARDOX' 500 <1600N INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 13 5410-5420 - 32 20 12 7 7 1 1 1 M 1 13 5410 l 13 5415 13 5420 J&Earant Machos para roscar a máquina para husillos sincronizados Forma C Forma E Rl / forma C TiAIN TiAIN TiAIN mm Uot mm t h6 mm I mm (ver reco me nn ndación) M 3 34,27 34,27 0,50 70 6 4,9 2,50 M 4 42,90 42,90 0,70 70 6 4,9 3,30 M 5 42,90 42,90 72,91 0,80 70 6 4,9 4,20 M 6 42,90 42,90 72,91 1,00 80 6 4,9 5,00 M 8 50,03 50,03 80,27 1,25 90 8 6,2 6,80 MIO 60,49 60,49 90,85 1,50 100 10 8,0 8,50 MI 2 79,24 79,24 110,86 1,75 110 12 9,0 10,20 M16 113.62 113.62 157.55 2,00 110 12 9,0 14.00 j&Garant' Machos para roscar a máquina para agujeros ciegos, para aceros resistentes a la corrosión M 60' HSS E HSS 2>M26 DIN 371 M12 ISO DIN 13 rrrtMT i-3-i ¿2xD Características: 13 5450- Tam. M2,6 con perfil DIN anterior. 13 5550- Con rosca de guía escalonada cónicamente. Especialmente adecuado para roscas de agujero ciego hundidas, en las cuales queden depositadas las virutas ya cizalladas en las ranuras de viruta del macho para roscar. 13 5600- Clase tolerancia ISO 3 / 6G = con sobreespesor aprox. 0,02 - 0,04 mm. ISO 2 6H Aplicación: 13 5600- Para piezas de trabajo que están provistas de una capa de protección galvanizada se contraen fácilmente por templado. (7) Escalonado cónicamente hacia atrás ISO 2 6H 135550 (2 Parte de guía (3 Hilos de acabado ( Entrada cortante ISO 3 6G 13 5600 Rosca de agujero ciego hundida Adecuado para/ vc m/min Al Plásticos Al Al Fundición >10% Si <500 N <750 N <900 N <1100 N FE1 <1400 N S&l INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 13 5450-5600 - 13 15 15 15 6 13 O M 1 13 5450 Machos 1 13 5550 I J&Eirant jara roscar a maquina va escalonado cónicamente 1 13 5600 so rizado 6G mm Uot mm t mm I mm nn M 2 21,97 22,02 0,40 45 2,8 2,1 1,60 M 2,5 18,29 18,34 0,45 50 2,8 2,1 2,05 M 2,6 27/49 0,45 50 2,8 2,1 2,10 M 3 14,84 16,04 14,89 0,50 56 3,5 2,7 2,50 M 4 14,84 16,04 14,89 0,70 63 4,5 3,4 3,30 M 5 15,30 16,68 15,35 0,80 70 6,0 4,9 4,20 M 6 15,30 16,68 15,35 1,00 80 6,0 4,9 5,00 M 8 19,32 20,99 19,44 1,25 90 8,0 6,2 6,80 MIO 23.23 25.42 23.35 1.50 100 10.0 8.0 8.50 MI 2 31,28 34,27 31,51 1,75 110 9,0 7,0 10,20 M14 37,95 41,06 38,07 2,00 110 11,0 9,0 12,00 M16 47,50 51,52 47,73 2,00 110 12,0 9,0 14,00 M18 63,25 2,50 125 14,0 11,0 15,50 M20 75,21 81,88 76,13 2,50 140 16,0 12,0 17,50 M24 128,80 3,00 160 18,0 14,5 21,00 M30 214.48 3.50 180 22.0 18.0 26.50 46 Catálogo principal
