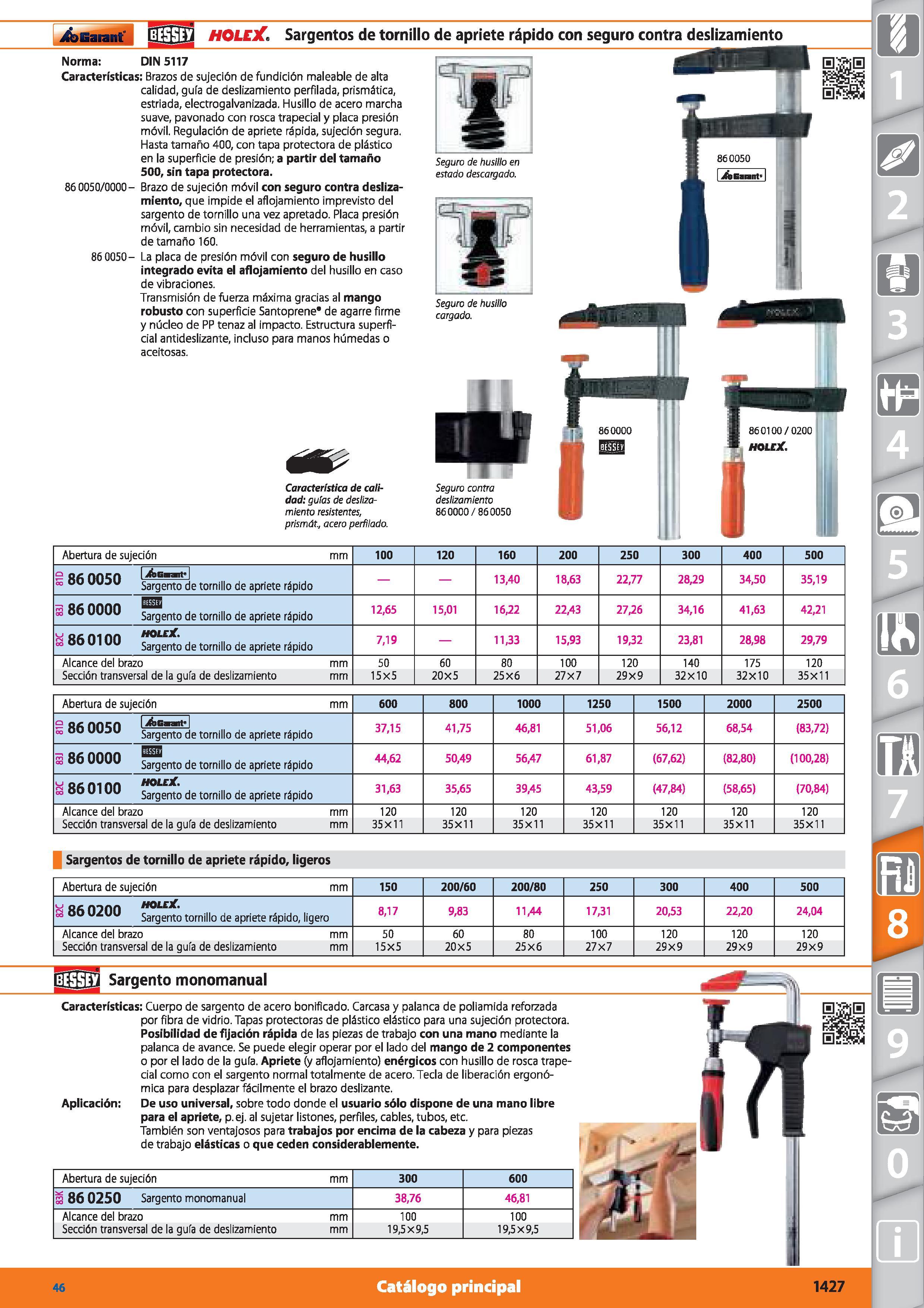

Garant f 05E1 HOLEX Sargentos de tornillo de apriete rápido con seguro contra deslizamiento Norma: DIN 5117 Características: Brazos de sujeción de fundición maleable de alta calidad, guía de deslizamiento perfilada, prismática, estriada, electrogalvanizada. Husillo de acero marcha suave, pavonado con rosca trapecial y placa presión móvil. Regulación de apriete rápida, sujeción segura. Hasta tamaño 400, con tapa protectora de plástico en la superficie de presión; a partir del tamaño 500, sin tapa protectora. 860050/0000- Brazo de sujeción móvil con seguro contra deslizamiento, que impide el aflojamiento imprevisto del sargento de tornillo una vez apretado. Placa presión móvil, cambio sin necesidad de herramientas, a partir de tamaño 160. 86 0050- La placa de presión móvil con seguro de husillo integrado evita el aflojamiento del husillo en caso de vibraciones. Transmisión de fuerza máxima gracias al mango robusto con superficie Santoprene de agarre firme y núcleo de PP tenaz al impacto. Estructura superficial antideslizante, incluso para manos húmedas o aceitosas. Seguro de husillo en estado descargado. Seguro de husillo cargado. Característica de calidad: gulas de deslizamiento resistentes, prismát., acero perfilado. Seguro contra deslizamiento 860000 / 860050 Abertura de sujeción mm 100 120 160 200 250 300 400 500 i 86 0050 Sargento de tornillo de apriete rápido 13,40 18,63 22,77 28,29 34,50 35,19 a 86 0000 Sargento de tornillo de apriete rápido 12,65 15,01 16,22 22,43 27,26 34,16 41,63 42,21 860100 HOLEX Sargento de tornillo de apriete rápido 7,19 11,33 15,93 19,32 23,81 28,98 29,79 Alcance del brazo mm 50 60 80 100 120 140 175 120 Sección transversal de la guía de deslizamiento mm 15X5 20X5 25X6 27X7 29X9 32X10 32X10 35X11 Sargentos de tornillo de apriete rápido, ligeros Efflg Sargento monomanual Abertura de sujeción mm 600 800 1000 1250 1500 2000 2500 i 86 0050 Sargento de tornillo de apriete rápido 37,15 41,75 46,81 51,06 56,12 68,54 (83,72) s 86 0000 Sargento de tornillo de apriete rápido 44,62 50,49 56,47 61,87 (67,62) (82,80) (100,28) s 860100 HOLEX Sargento de tornillo de apriete rápido 31,63 35,65 39,45 43,59 (47,84) (58,65) (70,84) Alcance del brazo mm 120 120 120 120 120 120 120 Sección transversal de la guía de deslizamiento mm 35x11 35x11 35x11 35x11 35x11 35x11 35x11 Abertura de sujeción mm 150 200/60 200/80 250 300 400 500 a oO UZUU sargento tornillo de apriete rápido, ligero 8,17 9,83 11/44 17,31 20,53 22,20 24,04 Alcance del brazo mm 50 60 80 100 120 120 120 Sección transversal de la guía de deslizamiento mm 15X5 20X5 25X6 27X7 29X9 29X9 29X9 Características: Cuerpo de sargento de acero bonificado. Carcasa y palanca de poliamida reforzada por fibra de vidrio. Tapas protectoras de plástico elástico para una sujeción protectora. Posibilidad de fijación rápida de las piezas de trabajo con una mano mediante la palanca de avance. Se puede elegir operar por el lado del mango de 2 componentes o por el lado de la guía. Apriete (y aflojamiento) enérgicos con husillo de rosca trapecial como con el sargento normal totalmente de acero. Tecla de liberación ergonó-mica para desplazar fácilmente el brazo deslizante. Aplicación: De uso universal, sobre todo donde el usuario sólo dispone de una mano libre para el apriete, p.ej. al sujetar listones, perfiles, cables, tubos, etc. También son ventajosos para trabajos por encima de la cabeza y para piezas de trabajo elásticas o que ceden considerablemente. Abertura de sujeción mm 300 600 a 86 0250 Sargento monomanual 38,76 46,81 Alcance del brazo mm 100 100 Sección transversal de la guía de deslizamiento mm 19,5x9,5 19,5x9,5 46 Catálogo principal 1427
