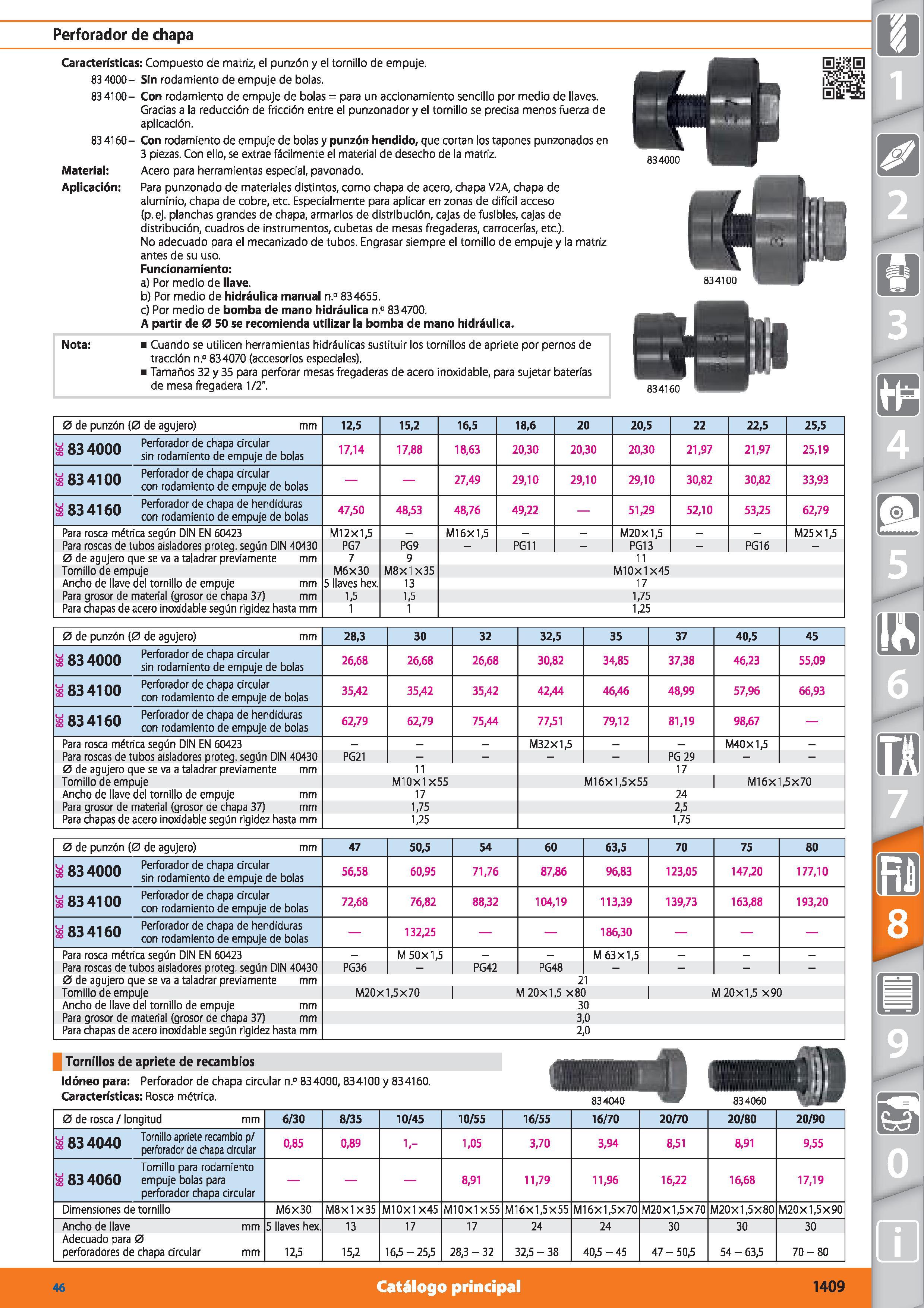

Perforador de chapa 83 4100- 834160- Características: Compuesto de matriz, el punzón y el tornillo de empuje. 83 4000- Sin rodamiento de empuje de bolas. Con rodamiento de empuje de bolas = para un accionamiento sencillo por medio de llaves. Gracias a la reducción de fricción entre el punzonador y el tornillo se precisa menos fuerza de aplicación. Con rodamiento de empuje de bolas y punzón hendido, que cortan los tapones punzonados en 3 piezas. Con ello, se extrae fácilmente el material de desecho de la matriz. Acero para herramientas especial, pavonado. Para punzonado de materiales distintos, como chapa de acero, chapa V2A, chapa de aluminio, chapa de cobre, etc. Especialmente para aplicar en zonas de difícil acceso (p. ej. planchas grandes de chapa, armarios de distribución, cajas de fusibles, cajas de distribución, cuadros de instrumentos, cubetas de mesas fregaderas, carrocerías, etc.). No adecuado para el mecanizado de tubos. Engrasar siempre el tornillo de empuje y la matriz antes de su uso. Funcionamiento: a) Por medio de llave. b) Por medio de hidráulica manual n.° 834655. c) Por medio de bomba de mano hidráulica n.° 834700. A partir de 0 50 se recomienda utilizar la bomba de mano hidráulica. Material: Aplicación: Nota: Cuando se utilicen herramientas hidráulicas sustituir los tornillos de apriete por pernos de tracción n.° 834070 (accesorios especiales). Tamaños 32 y 35 para perforar mesas fregaderas de acero inoxidable, para sujetar baterías de mesa fregadera 1/2”. 0 de punzón (0 de agujero) mm 12,5 15,2 16,5 18,6 20 20,5 22 22,5 25,5 y oa 4nnn Perforador de chapa circular sin rodamiento de empuje de bolas 17,14 17,88 18,63 20,30 20,30 20,30 21,97 21,97 25,19 y oa 41 nn Perforador de chapa circular con rodamiento de empuje de bolas 27,49 29,10 29,10 29,10 30,82 30,82 33,93 ¡¿ o ¿n Perforador de chapa de hendiduras con rodamiento de empuje de bolas 47,50 48,53 48,76 49,22 51,29 52,10 53,25 62,79 Para rosca métrica según DIN EN 60423 M12x1,5 - MI 6X1,5 M20x1,5 M25x1,5 Para roscas de tubos aisladores proteg. según DIN 40430 PG7 PG9 - PG11 - PG13 - PG16 - 0 de agujero que se va a taladrar previamente mm 7 9 11 Tornillo de empuje M6X30 M8X1X35 MIOxl X45 Ancho de llave del tornillo de empuje mm 5 llaves hex. 13 17 Para grosor de material (grosor de chapa 37) mm 1,5 1,5 1,75 Para chapas de acero inoxidable según rigidez hasta mm 1 1 1,25 0 de punzón (0 de agujero) mm 28,3 30 32 32,5 35 37 40,5 45 u o ¿nnn Perforador de chapa circular 03 UUU s¡n rodamiento de empuje de bolas 26,68 26,68 26,68 30,82 34,85 37,38 46,23 55,09 y oa 41 n/i Perforador de chapa circular con rodamiento de empuje de bolas 35,42 35,42 35,42 42,44 46,46 48,99 57,96 66,93 03 ¿n Perforador de chapa de hendiduras con rodamiento de empuje de bolas 62,79 62,79 75,44 77,51 79,12 81,19 98,67 Para rosca métrica según DIN EN 60423 - M32x1,5 M40x1,5 - Para roscas de tubos aisladores proteg. según DIN 40430 PG21 PG 29 0 de agujero que se va a taladrar previamente mm 11 17 Tornillo de empuje MIOxl X55 M16x1,5x55 M16x1,5x70 Ancho de llave del tornillo de empuje mm 17 24 Para grosor de material (grosor de chapa 37) mm 1,75 2,5 Para chapas de acero inoxidable según rigidez hasta mm 1,25 1,75 0 de punzón (0 de agujero) mm 47 50,5 54 60 63,5 70 75 80 o o ¿nnn Perforador de chapa circular 03 IUUU sjn roc arrliento de empuje de bolas 56,58 60,95 71,76 87,86 96,83 123,05 147,20 177,10 s oa 41 nn Perforador de chapa circular con rodamiento de empuje de bolas 72,68 76,82 88,32 104,19 113,39 139,73 163,88 193,20 y oa 41 fin Perforador de chapa de hendiduras o 03 H OU con rodamiento de empuje de bolas 132,25 186,30 Para rosca métrica según DIN EN 60423 - M 50x1,5 M 63x1,5 - Para roscas de tubos aisladores proteg. según DIN 40430 PG36 - PG42 PG48 0 de agujero que se va a taladrar previamente mm 21 Tornillo de empuje M20x1,5x70 M 20x1,5 x80 M 20x1,5 x90 Ancho de llave del tornillo de empuje mm 30 Para grosor de material (grosor de chapa 37) mm 3,0 Para chapas de acero inoxidable según rigidez hasta mm 2,0 Tornillos de apriete de recambios Idóneo para: Perforador de chapa circular n.° 834000,834100 y 834160. Características: Rosca métrica. 834040 0 de rosca / longitud mm 6/30 8/35 10/45 10/55 16/55 16/70 20/70 20/80 20/90 s 83 4040 Tornillo apriete recambio p/ perforador de chapa circular 0,85 0,89 1- 1,05 3,70 3,94 8,51 8,91 9,55 g 83 4060 Tornillo para rodamiento empuje bolas para perforador chapa circular 8,91 11,79 11,96 16,22 16,68 17,19 Dimensiones de tornillo M6X30 M8X1X35 M10X1X45 M10X1X55 M16x1,5x55 M16x1,5x70 M20x1,5x70 M20x1,5x80 M20X 1,5X90 Ancho de llave mm 5 llaves hex. 13 17 17 24 24 30 30 30 Adecuado para 0 perforadores de chapa circular mm 12,5 15,2 16,5-25,5 28,3 - 32 32,5 - 38 40,5-45 47 - 50,5 54 - 63,5 70-80 46 Catálogo principal 1409 834000 834100
