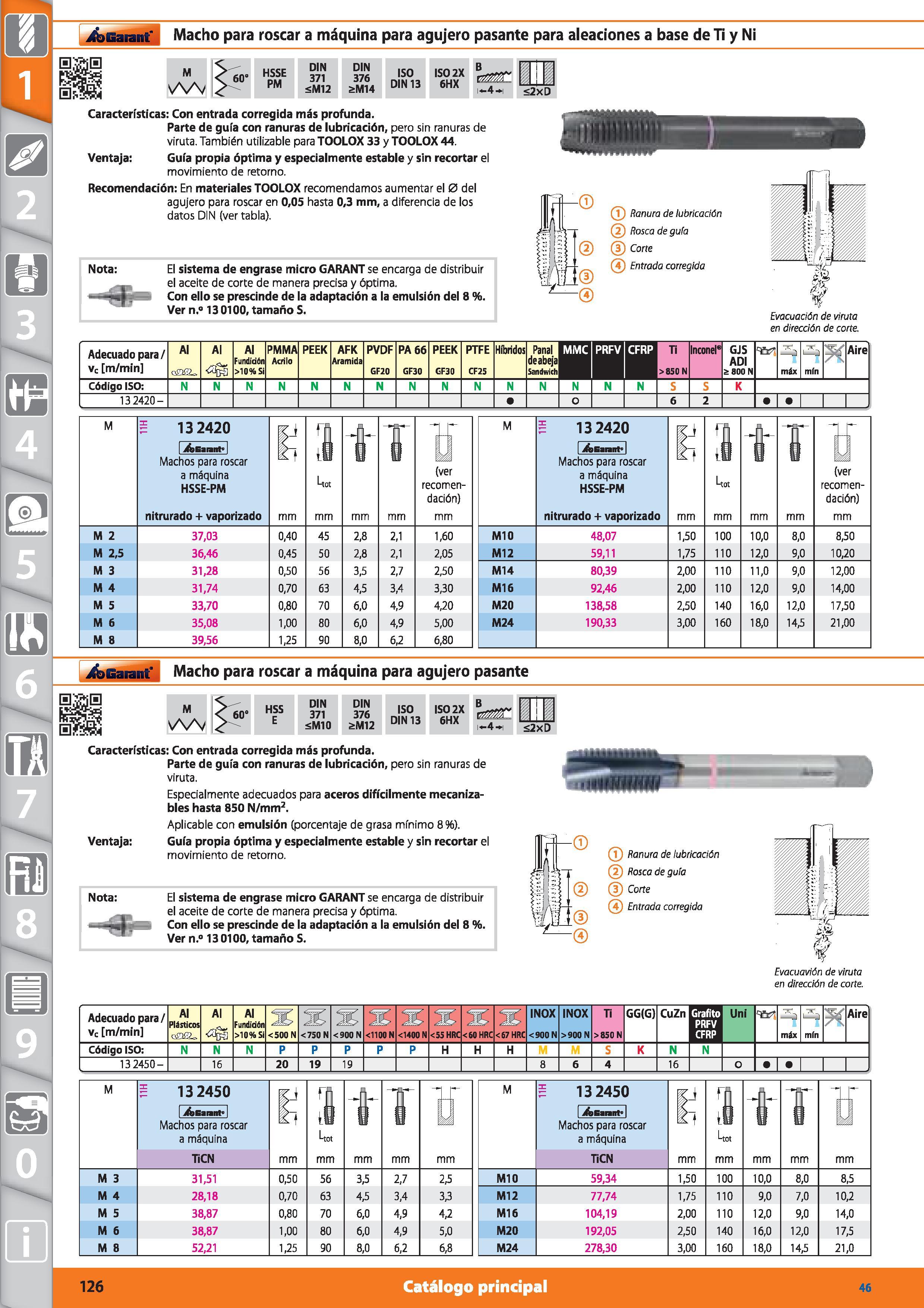

Macho para roscar a máquina para agujero pasante para aleaciones a base de Ti y Ni 60' HSSE PM DIN 371 ¿M12 DIN 376 &M14 ISO DIN 13 IS02X 6HX B i-4-i <2xD Características: Con entrada corregida más profunda. Parte de guía con ranuras de lubricación, pero sin ranuras de viruta. También utilizable para TOOLOX 33 y TOOLOX 44. Ventaja: Guía propia óptima y especialmente estable y sin recortar el movimiento de retorno. Recomendación: En materiales TOOLOX recomendamos aumentar el 0 del agujero para roscar en 0,05 hasta 0,3 mm, a diferencia de los datos DIN (ver tabla). Nota: El sistema de engrase micro GARANT se encarga de distribuir el aceite de corte de manera precisa y óptima. Con ello se prescinde de la adaptación a la emulsión del 8 %. Ver n.° 13 0100, tamaño S. (T) Ranura de lubricación (5) Rosca de guía (5) Corte (4) Entrada corregida Evacuación de viruta en dirección de corte Adecuado para/ vc m/mín Al Al Al Fundídón >10% Si PMMA Acrilo PEEK AFK Aramida PVDF GF20 PA 66 GF30 PEEK GF30 PTFE CF25 Híbridos Panal de abeja Sandwich Ti >850 N Inconel GJS ADI & 800 N “ES máx mín Aire Código ISO: N N N N N N N N N N N N N N N K 13 2420- O 6 2 1 1 1 1 13 2420 Machos para roscar a máquina HSSE-PM nitrurado + vaporizado 37,03 36,46 31,28 31,74 33,70 35,08 39,56 mm 0,40 0,45 0,50 0,70 0,80 1,00 1,25 45 50 56 63 70 80 90 2,8 2,8 3.5 4.5 6,0 6,0 8,0 2,1 2,1 2,7 3,4 4.9 4.9 6,2 (ver recomen- dación) mm 1,60 2,05 2,50 3,30 4,20 5,00 6,80 M10 M12 M14 M16 M20 M24 13 2420 Machos para roscar a máquina HSSE-PM nitrurado + vaporizado 48,07 59,11 80,39 92,46 138,58 190,33 1,50 1,75 2,00 2,00 2,50 3,00 100 110 110 110 140 160 10,0 12,0 11,0 12,0 16,0 18,0 8,0 9,0 9.0 9.0 12,0 14,5 (ver recomen- dación) mm 8,50 10,20 12,00 14.00 17,50 21.00 .XbGarant" Macho para roscar a máquina para agujero pasante M 60' HSS E DIN 371 ¿MIO DIN 376 ;>M12 ISO DIN 13 IS02X 6HX 1-4 .1 <2xD Características: Con entrada corregida más profunda. Parte de guía con ranuras de lubricación, pero sin ranuras de viruta. Especialmente adecuados para aceros difícilmente mecaniza-bles hasta 850 N/mm2. Aplicable con emulsión (porcentaje de grasa mínimo 8%). Ventaja: Guía propia óptima y especialmente estable y sin recortar el movimiento de retorno. Nota: El sistema de engrase micro GARANT se encarga de distribuir el aceite de corte de manera precisa y óptima. Con ello se prescinde de la adaptación a la emulsión del 8 %. Ver n.° 13 0100, tamaño S. Evacuavión de viruta en dirección de corte. Adecuado para/ vc m/min Al Plásticos coa Al Al Fundídón >10% Si <500 N <750 N <900 N I <1100 N JÍ <1400 N Ü 5 JE INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 13 2450- 16 20 19 19 8 6 4 16 0 1 1 1 1 M i 13 2450 jfeEMMlt Machos para roscar a máquina TiCN mm Uot mm t mm I mm rtn M10 59,34 1,50 100 10,0 8,0 8,5 MI 2 77,74 1,75 110 9,0 7,0 10,2 M16 104,19 2,00 110 12,0 9,0 14,0 M20 192,05 2,50 140 16,0 12,0 17,5 M24 278,30 3,00 160 18,0 14,5 21,0 M i 13 2450 j&Eannt 1 Machos para roscar a máquina E Uot mm TiCN mm M 3 31,51 0,50 56 3,5 2,7 2,5 M 4 28,18 0,70 63 4,5 3,4 3,3 M 5 38,87 0,80 70 6,0 4,9 4,2 M 6 38,87 1,00 80 6,0 4,9 5,0 M 8 52,21 1,25 90 8,0 6,2 6,8 126 Catálogo principal 46
