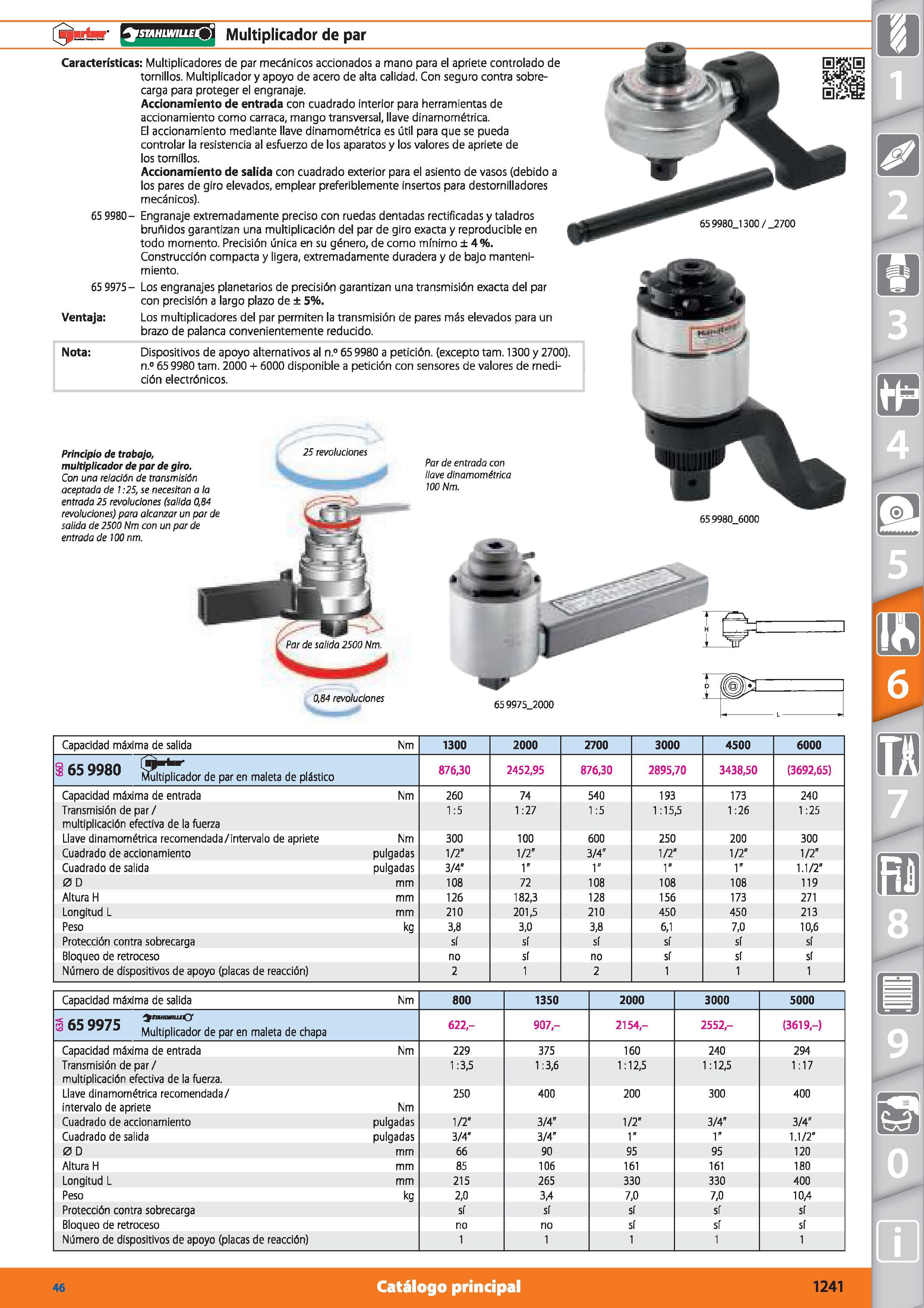

rSMHUVfUfO Multiplicador de par Nota: Dispositivos de apoyo alternativos al n.° 65 9980 a petición, (excepto tam. 1300 y 2700). n.° 65 9980 tam. 2000 + 6000 disponible a petición con sensores de valores de medición electrónicos. Características: Multiplicadores de par mecánicos accionados a mano para el apriete controlado de tornillos. Multiplicador y apoyo de acero de alta calidad. Con seguro contra sobrecarga para proteger el engranaje. Accionamiento de entrada con cuadrado interior para herramientas de accionamiento como carraca, mango transversal, llave dinamométrica. El accionamiento mediante llave dinamométrica es útil para que se pueda controlar la resistencia al esfuerzo de los aparatos y los valores de apriete de los tornillos. Accionamiento de salida con cuadrado exterior para el asiento de vasos (debido a los pares de giro elevados, emplear preferiblemente insertos para destornilladores mecánicos). 65 9980- Engranaje extremadamente preciso con ruedas dentadas rectificadas y taladros bruñidos garantizan una multiplicación del par de giro exacta y reproducible en todo momento. Precisión única en su género, de como mínimo ±4%. Construcción compacta y ligera, extremadamente duradera y de bajo mantenimiento. 65 9975- Los engranajes planetarios de precisión garantizan una transmisión exacta del par con precisión a largo plazo de ± 5%. Ventaja: Los multiplicadores del par permiten la transmisión de pares más elevados para un brazo de palanca convenientemente reducido. 65 9980_1300 / _2700 2500 Nm. 0,84 revoluciones Principio de trabajo, multiplicador de par de giro. Con una relación de transmisión aceptada de 1:25, se necesitan a la entrada 25 revoluciones (salida 0,84 revoluciones) para alcanzar un par de salida de 2500 Nm con un par de entrada de 100 nm. 25 revoluciones Par de entrada con llave dinamométrica 100 Nm. 65 9980_6000 Capacidad máxima de salida Nm 1300 2000 2700 3000 4500 6000 8 65 QQ80 CÍP- Multiplicador de par en maleta de plástico 876,30 2452,95 876,30 2895,70 3438,50 (3692,65) Capacidad máxima de entrada Nm 260 74 540 193 173 240 Transmisión de par/ multiplicación efectiva de la fuerza 1:5 1:27 1:5 1:15,5 1:26 1:25 Llave dinamométrica recomendada/intervalo de apriete Nm 300 100 600 250 200 300 Cuadrado de accionamiento pulgadas 1/2" 1/2” 3/4" 1/2" 1/2" 1/2” Cuadrado de salida pulgadas 3/4" r 1" 1" r 1.1/2" 0 D mm 108 72 108 108 108 119 Altura H mm 126 182,3 128 156 173 271 Longitud L mm 210 201,5 210 450 450 213 Peso kg 3,8 3,0 3,8 6,1 7,0 10,6 Protección contra sobrecarga sí sí sí sí sí sí Bloqueo de retroceso no sí no sí sí sí Número de dispositivos de apoyo (placas de reacción) 2 1 2 1 1 1 Capacidad máxima de salida Nm 800 1350 2000 3000 5000 ap nmc 3 03 yy/3 Multiplicador de par en maleta de chapa 622,- 907- 2154,- 2552- (3619,-) Capacidad máxima de entrada Nm 229 375 160 240 294 Transmisión de par/ multiplicación efectiva de la fuerza. 1:3,5 1:3,6 1:12,5 1:12,5 1:17 Llave dinamométrica recomendada/ intervalo de apriete Nm 250 400 200 300 400 Cuadrado de accionamiento pulgadas 1/2" 3/4” 1/2" 3/4” 3/4" Cuadrado de salida pulgadas 3/4” 3/4" 1” r 1.1/2" 0 D mm 66 90 95 95 120 Altura H mm 85 106 161 161 180 Longitud L mm 215 265 330 330 400 Peso kg 2,0 3,4 7,0 7,0 10,4 Protección contra sobrecarga sí sí sí sí sí Bloqueo de retroceso no no sí sí sí Número de dispositivos de apoyo (placas de reacción) 1 1 1 1 1 46 Catálogo principal 1241
