1228 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.1228

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 1228 1228 SPA Lab2u

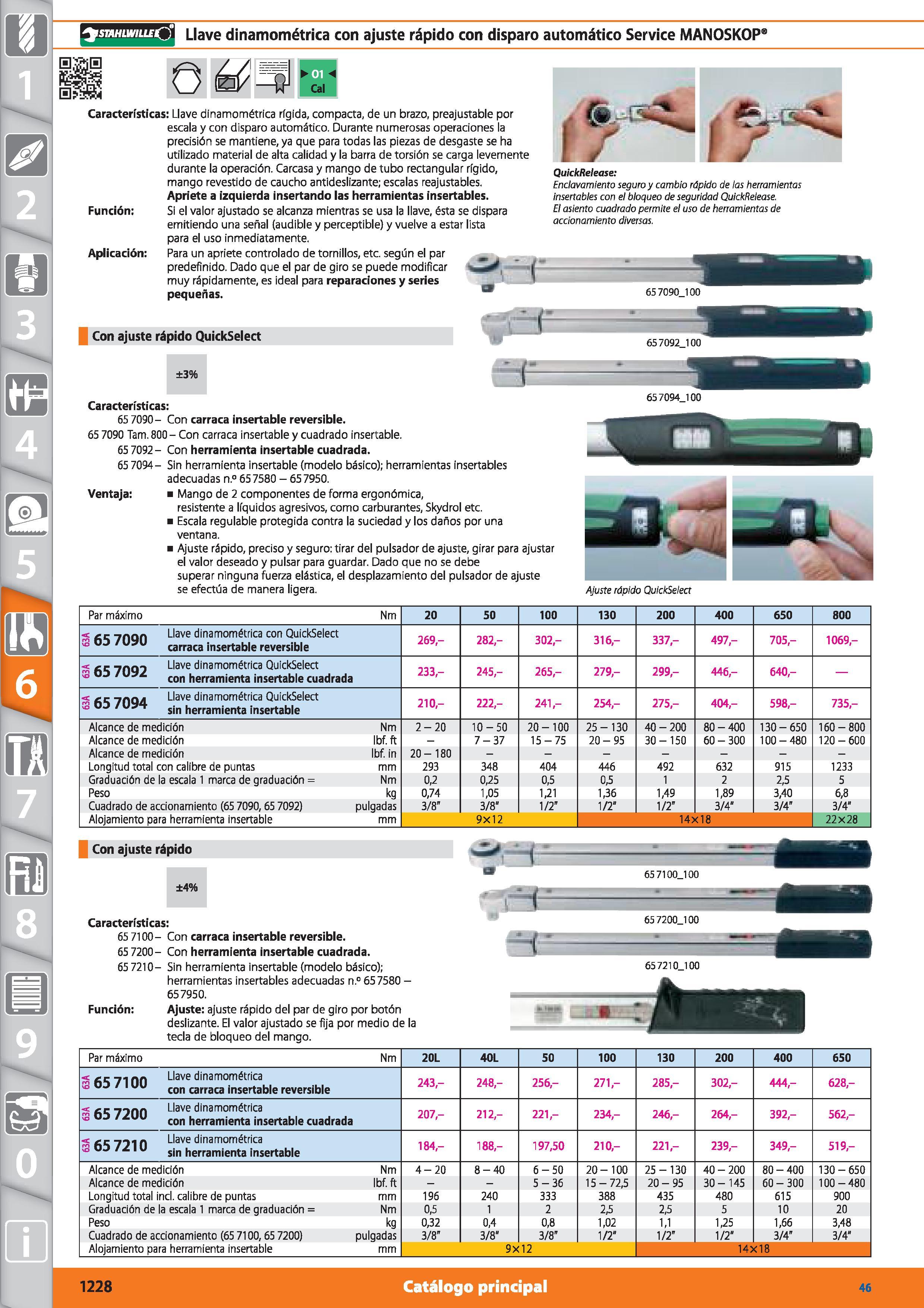

stahlwilleC) Llave dinamométrica con ajuste rápido con disparo automático Service MANOSKOP O c- v Características: Llave dinamométrica rígida, compacta, de un brazo, preajustable por escala y con disparo automático. Durante numerosas operaciones la precisión se mantiene, ya que para todas las piezas de desgaste se ha utilizado material de alta calidad y la barra de torsión se carga levemente durante la operación. Carcasa y mango de tubo rectangular rígido, mango revestido de caucho antideslizante; escalas reajustables. Apriete a izquierda insertando las herramientas insertables. Función: Si el valor ajustado se alcanza mientras se usa la llave, ésta se dispara emitiendo una señal (audible y perceptible) y vuelve a estar lista para el uso inmediatamente. Aplicación: Para un apriete controlado de tornillos, etc. según el par predefinido. Dado que el par de giro se puede modificar muy rápidamente, es ideal para reparaciones y series pequeñas. Con ajuste rápido QuickSelect QuickRelease; Enclavamiento seguro y cambio rápido de las herramientas insertables con el bloqueo de seguridad QuickRelease. El asiento cuadrado permite el uso de herramientas de accionamiento diversas. ±3% < 1 65 7090J 00 9 657092J00 f Características: 65 7090- Con carraca insertable reversible. 65 7090 Tam. 800 - Con carraca insertable y cuadrado insertable. 65 7092- Con herramienta insertable cuadrada. 65 7094- Sin herramienta insertable (modelo básico); herramientas insertables adecuadas n.° 65 7580 - 65 7950. Ventaja: Mango de 2 componentes de forma ergonómica, resistente a líquidos agresivos, como carburantes, Skydrol etc. Escala regulable protegida contra la suciedad y los daños por una ventana. Ajuste rápido, preciso y seguro: tirar del pulsador de ajuste, girar para ajustar el valor deseado y pulsar para guardar. Dado que no se debe superar ninguna fuerza elástica, el desplazamiento del pulsador de ajuste se efectúa de manera ligera. 65 7094_100 Ajuste rápido QuickSelect Par máximo Nm 20 50 100 130 200 400 650 800 ,r 7nqn Llave dinamométrica con QuickSelect G3 03 /USHJ carraca insertable reversible 269- 282,- 302- 316,- 337- 497,- 705- 1069,- S fií 70Q9 Llaw dinamométrica QuickSelect 3 03 con herramienta insertable cuadrada 233,- 245,- 265,- 279,- 299,- 446,- 640,- < c 7/1CM. Llave dinamométrica QuickSelect S 03 /uyH sjn herramienta insertable 210- 222,- 241- 254,- 275- 404,- 598- 735,- Alcance de medición Nm 2-20 10-50 20-100 25-130 40 - 200 80 - 400 130-650 160-800 Alcance de medición Ibf.ft - 7-37 15-75 20-95 30-150 60 - 300 100-480 120 - 600 Alcance de medición Ibf. in 20-180 - Longitud total con calibre de puntas mm 293 348 404 446 492 632 915 1233 Graduación de la escala 1 marca de graduación = Nm 0,2 0,25 0,5 0,5 1 2 2,5 5 Peso kg 0,74 1,05 1,21 1,36 1,49 1,89 3,40 6,8 Cuadrado de accionamiento (65 7090,65 7092) pulgadas 3/8" 3/8" 1/2” 1/2" 1/2” 3/4" 3/4” 3/4" Alojamiento para herramienta insertable mm 9x12 14x18 22x28 Con ajuste rápido i- ±4% 657100J00 Características: 65 7100- Con carraca insertable reversible. 65 7200- Con herramienta insertable cuadrada. 65 7210- Sin herramienta insertable (modelo básico); herramientas insertables adecuadas n.° 65 7580 -657950. Función: Ajuste: ajuste rápido del par de giro por botón deslizante. El valor ajustado se fija por medio de la tecla de bloqueo del mango. 65 7200_100 '-i 657210J00 Par máximo Nm 20L 40L 50 100 130 200 400 650 < ,r 7-1 nn Llave dinamométrica 03 / l UU con rarrara insertable reversible 243- 248,- 256,- 271,- 285- 302,- 444- 628,- < ¿c -jjnn Llave dinamométrica 3 con herramienta insertable cuadrada 207,- 212,- 221,- 234,- 246,- 264,- 392,- 562,- < ¿r ¡’\y n Llave dinamométrica S 03 /í U sjn herramienta insertable 184- 188- 197,50 210- 221- 239- 349- 519- Alcance de medición Nm 4-20 8-40 6-50 20-100 25-130 40-200 80-400 130-650 Alcance de medición Ibf.ft 5-36 15-72,5 20-95 30-145 60 - 300 100 - 480 Longitud total ind. calibre de puntas mm 196 240 333 388 435 480 615 900 Graduación de la escala 1 marca de graduación = Nm 0,5 1 2 2,5 2,5 5 10 20 Peso kg 0,32 0,4 0,8 1,02 1,1 1,25 1,66 3,48 Cuadrado de accionamiento (65 7100,65 7200) pulgadas 3/8" 3/8" 3/8” 1/2" 1/2” 1/2" 3/4” 3/4" Alojamiento para herramienta insertable mm 9X12 14X18 x 1228 Catálogo principal 46
