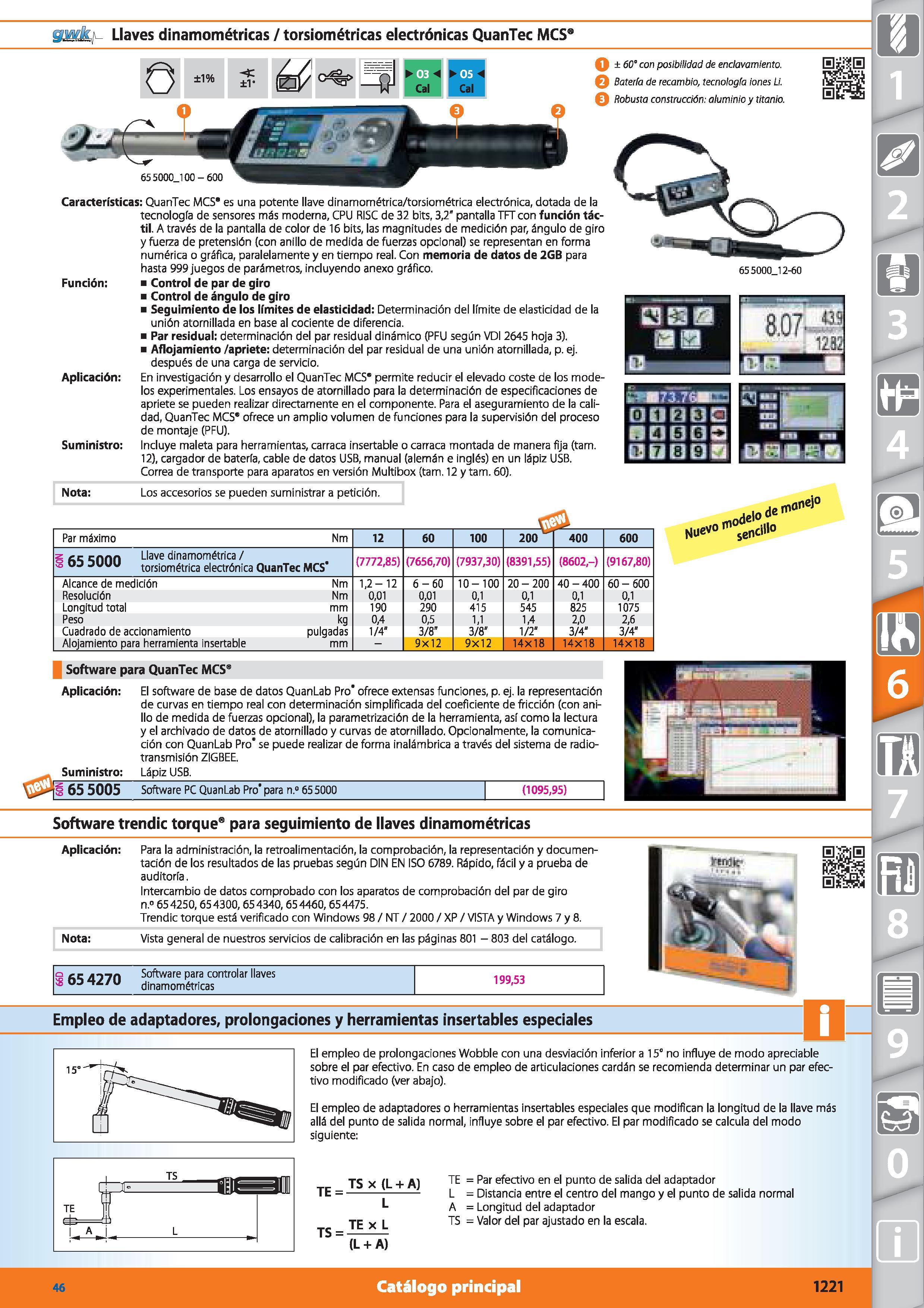

gwif Llaves dinamométricas / torsiométricas electrónicas QuanTec MCS O ±1% C) v 05 ±v Cai O ± 60° con posibilidad de enclavamiento. Batería de recambio, tecnología iones Li. Q Robusta construcción: aluminio y titanio. 65 5000_100 - 600 Características: QuanTec MCS" es una potente llave dinamométrica/torsiométrica electrónica, dotada de la tecnología de sensores más moderna, CPU RISC de 32 bits, 3,2" pantalla TFT con función táctil. A través de la pantalla de color de 16 bits, las magnitudes de medición par, ángulo de giro y fuerza de pretensión (con anillo de medida de fuerzas opcional) se representan en forma numérica o gráfica, paralelamente y en tiempo real. Con memoria de datos de 2GB para hasta 999 juegos de parámetros, incluyendo anexo gráfico. Función: Control de par de giro Control de ángulo de giro Seguimiento de los límites de elasticidad: Determinación del límite de elasticidad de la unión atornillada en base al cociente de diferencia. Par residual: determinación del par residual dinámico (PFU según VDI 2645 hoja 3). Aflojamiento /apriete: determinación del par residual de una unión atornillada, p. ej. después de una carga de servicio. Aplicación: En investigación y desarrollo el QuanTec MCS permite reducir el elevado coste de los mode- los experimentales. Los ensayos de atornillado para la determinación de especificaciones de apriete se pueden realizar directamente en el componente. Para el aseguramiento de la calidad, QuanTec MCS” ofrece un amplio volumen de funciones para la supervisión del proceso de montaje (PFU). Suministro: Incluye maleta para herramientas, carraca insertable o carraca montada de manera fija (tam. 12), cargador de batería, cable de datos USB, manual (alemán e inglés) en un lápiz USB. Correa de transporte para aparatos en versión Multibox (tam. 12 y tam. 60). 65 5000_12-60 fclllfíÜO nnonn Nota: Los accesorios se pueden suministrar a petición. Par máximo Nm 12 60 100 200 400 600 5 íp rnnn Llave dinamométrica / 10 03 torsiométrica electrónica QuanTec MCS' (7772,85) (7656,70) (7937,30) (8391,55) (8602,-) (9167,80) Alcance de medición Nm 1,2-12 6-60 10-100 20-200 40 - 400 60-600 Resolución Nm 0,01 0,01 0,1 0,1 0,1 0,1 Longitud total mm 190 290 415 545 825 1075 Peso kg 0,4 0,5 1,1 1,4 2,0 2,6 Cuadrado de accionamiento pulgadas 1/4" 3/8” 3/8" 1/2" 3/4" 3/4" Alojamiento para herramienta insertable mm - 9x12 9x12 14x18 14x18 14x18 Software para QuanTec MCS' Aplicación: Suministro: El software de base de datos QuanLab Pro' ofrece extensas funciones, p. ej. la representación de curvas en tiempo real con determinación simplificada del coeficiente de fricción (con anillo de medida de fuerzas opcional), la parametrización de la herramienta, así como la lectura y el archivado de datos de atornillado y curvas de atornillado. Opcionalmente, la comunicación con QuanLab Pro' se puede realizar de forma inalámbrica a través del sistema de radiotransmisión ZIGBEE. Lápiz USB. ¡ 65 5005 Software PC QuanLab Pro’ para n.° 65 5000 (1095,95) Software trendic torque para seguimiento de llaves dinamométricas Aplicación: Para la administración, la retroalimentación, la comprobación, la representación y documen- tación de los resultados de las pruebas según DIN EN ISO 6789. Rápido, fácil y a prueba de auditoría. Intercambio de datos comprobado con los aparatos de comprobación del par de giro n.° 654250,654300,654340, 654460,65 4475. Trendic torque está verificado con Windows 98 / NT / 2000 / XP / VISTA y Windows 7 y 8. Nota: Vista general de nuestros servicios de calibración en las páginas 801 - 803 del catálogo. 654270 Software para controlar llaves dinamométricas 199,53 Empleo de adaptadores, prolongaciones y herramientas insertables especiales El empleo de prolongaciones Wobble con una desviación inferior a 15° no influye de modo apreciable sobre el par efectivo. En caso de empleo de articulaciones cardán se recomienda determinar un par efectivo modificado (ver abajo). El empleo de adaptadores o herramientas insertables especiales que modifican la longitud de la llave más allá del punto de salida normal, influye sobre el par efectivo. El par modificado se calcula del modo siguiente: H Hr: Bilí IfTfl TE I cb a L A L TE = TS = TS x (L + A) L TE x L TE = Par efectivo en el punto de salida del adaptador L = Distancia entre el centro del mango y el punto de salida normal A = Longitud del adaptador TS = Valor del par ajustado en la escala. (L + A) 46 Catálogo principal 1221
