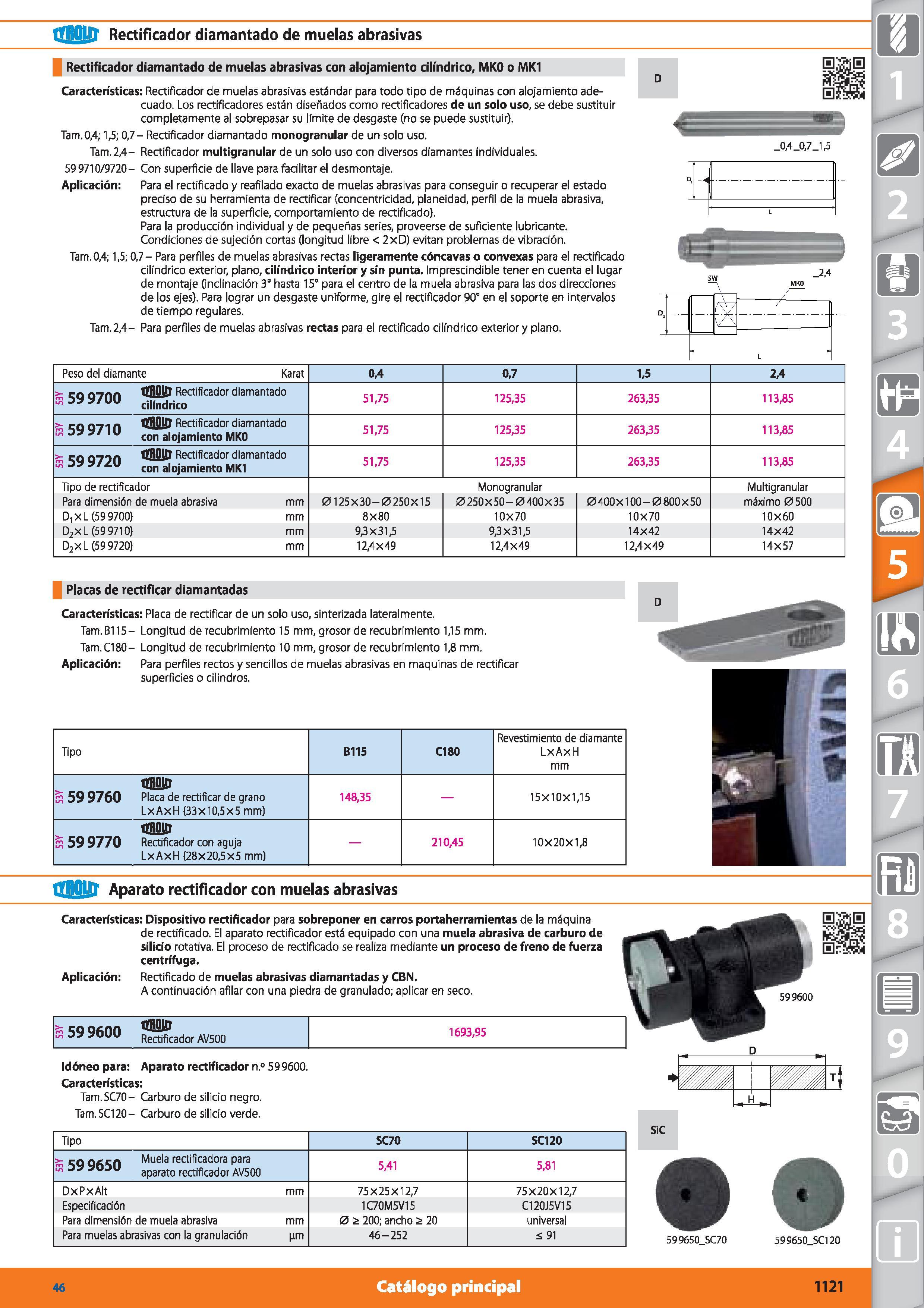

tíBOlll Rectificador diamantado de muelas abrasivas Rectificador diamantado de muelas abrasivas con alojamiento cilindrico, MKO o MK1 Características: Rectificador de muelas abrasivas estándar para todo tipo de máquinas con alojamiento adecuado. Los rectificadores están diseñados como rectificadores de un solo uso, se debe sustituir completamente al sobrepasar su límite de desgaste (no se puede sustituir). Tam.0,4; 1,5; 0,7- Rectificador diamantado monogranular de un solo uso. Tam.2,4- Rectificador multigranular de un solo uso con diversos diamantes individuales. 599710/9720- Con superficie de llave para facilitar el desmontaje. Aplicación: Para el rectificado y reafilado exacto de muelas abrasivas para conseguir o recuperar el estado preciso de su herramienta de rectificar (concentricidad, planeidad, perfil de la muela abrasiva, estructura de la superficie, comportamiento de rectificado). Para la producción individual y de pequeñas series, proveerse de suficiente lubricante. Condiciones de sujeción cortas (longitud libre < 2xD) evitan problemas de vibración. Tam. 0,4; 1,5; 0,7 - Para perfiles de muelas abrasivas rectas ligeramente cóncavas o convexas para el rectificado cilindrico exterior, plano, cilindrico interior y sin punta. Imprescindible tener en cuenta el lugar de montaje (inclinación 3° hasta 15° para el centro de la muela abrasiva para las dos direcciones de los ejes). Para lograr un desgaste uniforme, gire el rectificador 90° en el soporte en intervalos de tiempo regulares. Tam. 2,4- Para perfiles de muelas abrasivas rectas para el rectificado cilindrico exterior y plano. Dj '\v / L Peso del diamante Karat 0A 0,7 1,5 2fi cq Q7nn tfflfitíí Rectificador diamantado k ay /uu c¡ índrico 51,75 125,35 263,35 113,85 >. -q q7<1 - tfHOlO Rectificador diamantado ca 5 / U con a 0jamjento MKO 51,75 125,35 263,35 113,85 % en Q7nn Rectificador diamantado ¡S J3 5 /zu on alojamiento MK1 51,75 125,35 263,35 113,85 Tipo de rectificador Monogranular Multigranular Para dimensión de muela abrasiva mm 0125X30-0250X15 0 250X50 - 0 400 X 35 0400X100-0800X50 máximo 0 500 D,xL (599700) mm 8X80 10X70 10X70 10x60 D2xL (599710) mm 9,3x31,5 9,3x31,5 14x42 14x42 D2xL (599720) mm 12,4X49 12,4X49 12,4X49 14X57 Placas de rectificar diamantadas Características: Placa de rectificar de un solo uso, sinterizada lateralmente. Tam. B115- Longitud de recubrimiento 15 mm, grosor de recubrimiento 1,15 mm. Tam.C180- Longitud de recubrimiento 10 mm, grosor de recubrimiento 1,8 mm. Aplicación: Para perfiles rectos y sencillos de muelas abrasivas en maquinas de rectificar superficies o cilindros. Tipo B115 C180 Revestimiento de diamante LxAxH mm s 59 9760 tyqour Placa de rectificar de grano LxAxH (33x10,5x5 mm) 148,35 15x10x1,15 n 59 9770 fli 0in Rectificador con aguja LxAxH (28x20,5x5 mm) 210,45 10x20x1,8 tyHQiiT Aparato rectificador con muelas abrasivas Características: Dispositivo rectificador para sobreponer en carros portaherramientas de la máquina de rectificado. El aparato rectificador está equipado con una muela abrasiva de carburo de silicio rotativa. El proceso de rectificado se realiza mediante un proceso de freno de fuerza centrífuga. Aplicación: Rectificado de muelas abrasivas diamantadas y CBN. A continuación afilar con una piedra de granulado; aplicar en seco. ¡599600 C9QIP Rectificador AV500 1693,95 599600 idóneo para: Aparato rectificador n.° 599600. Características: Tam.SC70- Carburo de silicio negro. Tam. SCI 20 - Carburo de silicio verde. Tipo SC70 SCI 20 cq Q cn Muela rectificadora para ca 3 03U aparat0 rectif¡cador A\/500 5,41 5,81 DxPxAIt mm 75X25X12,7 75X20X12,7 Especificación 1C70M5V15 C120J5V15 Para dimensión de muela abrasiva mm 0 s 200; ancho a 20 universal Para muelas abrasivas con la granulación (Jim 46 - 252 s 91 SiC 59 9650_SC70 599650_SC120 46 Catálogo principal 1121
