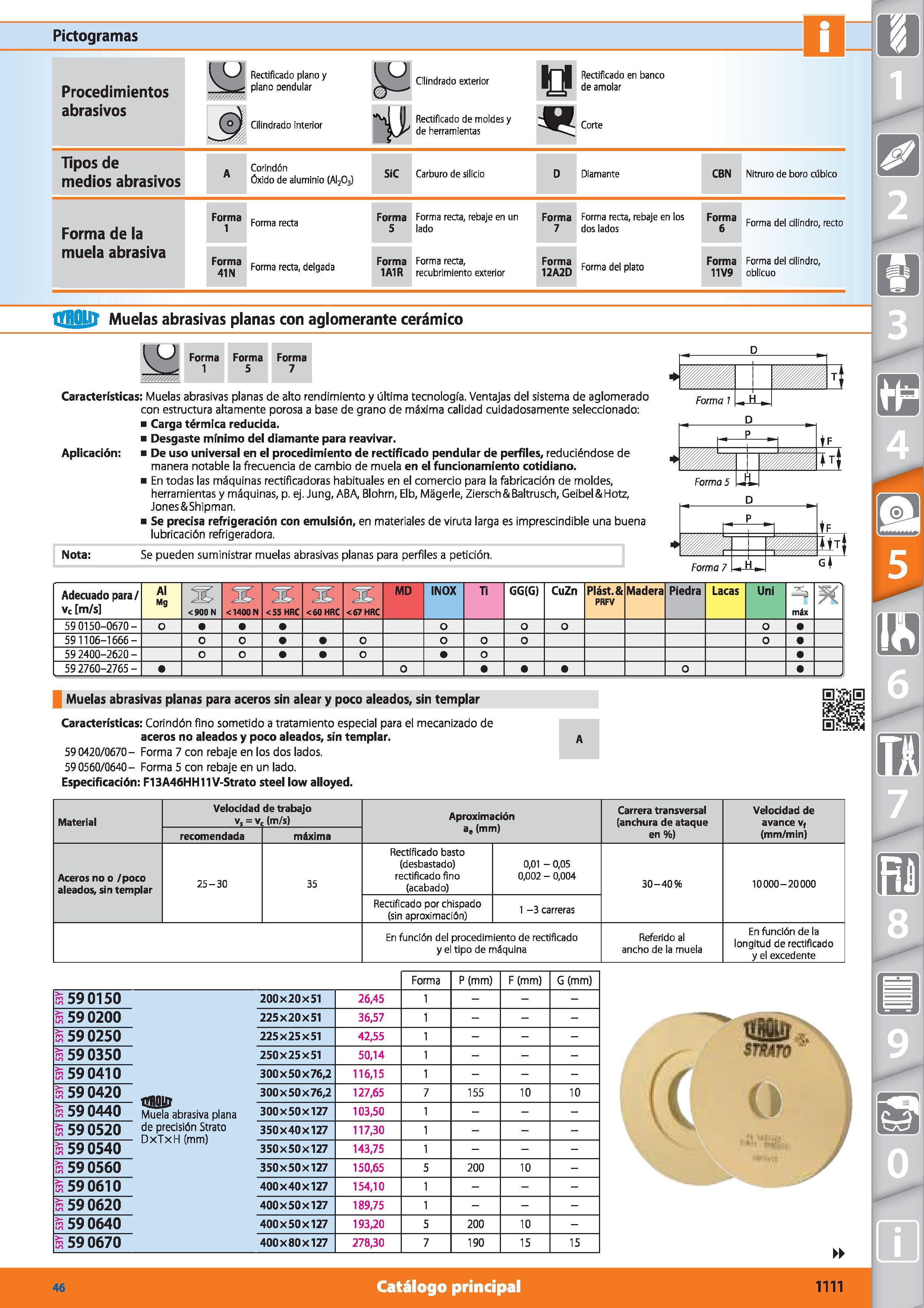

Pictogramas Procedimientos abrasivos Tipos de medios abrasivos u Rectificado plano y plano pendular U ° / Cilindrado interior Corindón Óxido de aluminio (Al203) SiC Cilindrado exterior Rectificado de moldes y de herramientas Carburo de silicio O Rectificado en banco de amolar Corte Diamante CBN Nitruro de boro cúbico Forma de la Forma 1 Forma recta Forma 5 Forma recta, rebaje en un lado Forma 7 Forma recta, rebaje en los dos lados Forma 6 Forma del cilindro, recto muela abrasiva Forma 41N Forma recta, delgada Forma 1A1R Forma recta, recubrimiento exterior Forma 12A2D Forma del plato Forma 11V9 Forma del cilindro, oblicuo tíBOlll Muelas abrasivas planas con aglomerante cerámico Forma 1 Forma 5 Forma 7 Nota: Se pueden suministrar muelas abrasivas planas para perfiles a petición. Características: Muelas abrasivas planas de alto rendimiento y última tecnología. Ventajas del sistema de aglomerado con estructura altamente porosa a base de grano de máxima calidad cuidadosamente seleccionado: Carga térmica reducida. Desgaste mínimo del diamante para reavivar. Aplicación: De uso universal en el procedimiento de rectificado pendular de perfiles, reduciéndose de manera notable la frecuencia de cambio de muela en el funcionamiento cotidiano. En todas las máquinas rectificadoras habituales en el comercio para la fabricación de moldes, herramientas y máquinas, p. ej. Jung, ABA, Blohm, Elb, Mágerle, Ziersch&Baltrusch, Geibel&Hotz, Jones&Sh¡pman. Se precisa refrigeración con emulsión, en materiales de viruta larga es imprescindible una buena lubricación refrigeradora. t: Forma 1 , , Forma 5 Í _ T tF lili + t: Forma 7 , i, G Adecuado para/ vc m/s Al Mg <900 N <1400 N <55 HRC <60 HRC <67 HRC MD INOX Ti GG G) CuZn Plást. & PRFV Madera Piedra Lacas Uni -TT1 máx 59 0150-0670- O o o o o 59 1106-1666- O o 0 o o 59 2400-2620- O o O o 59 2760-2765- O 0 Muelas abrasivas planas para aceros sin alear y poco aleados, sin templar Características: Corindón fino sometido a tratamiento especial para el mecanizado de aceros no aleados y poco aleados, sin templar. 590420/0670- Forma 7 con rebaje en los dos lados. 590560/0640- Forma 5 con rebaje en un lado. Especificación: F13A46HH11V-Strato Steel low alloyed. A Material Velocidad de trabajo vs = vc (m/s) Aproximación a, (mm) Carrera transversal (anchura de ataque en %) Velocidad de avance vf (mm/min) recomendada máxima Aceros no o /poco aleados, sin templar 25-30 35 Rectificado basto (desbastado) rectificado fino (acabado) 0,01 - 0,05 0,002 - 0,004 30-40% 10000- 20000 Rectificado por chispado (sin aproximación) 1 -3 carreras En función del procedimiento de rectificado y el tipo de máquina Referido al ancho de la muela En función de la longitud de rectificado y el excedente Forma P (mm) F (mm) G (mm) Si 590150 200x20x51 26,45 1 - ¿59 0200 225X20X51 36,57 1 - Si 59 0250 225x25x51 42,55 1 - Si 59 0350 250x25x51 50,14 1 - Si 59 0410 300 X 50 X 76,2 116,15 1 - a 59 0420 tguuu Muela abrasiva plana 300 x 50 x 76,2 127,65 155 10 10 k 59 0440 300x50x127 103,50 1 - Si 59 0520 de precisión Strato DxTxH (mm) 350X40X127 117,30 1 - Si 59 0540 350x50x127 143,75 1 - 5 590560 350x50x127 150,65 200 10 - Si 590610 400X40X127 154,10 1 - Si 59 0620 400x50x127 189,75 1 - Si 59 0640 400X50X127 193,20 5 200 10 - Si 59 0670 400X80X127 278,30 7 190 15 15 46 Catálogo principal 1111
