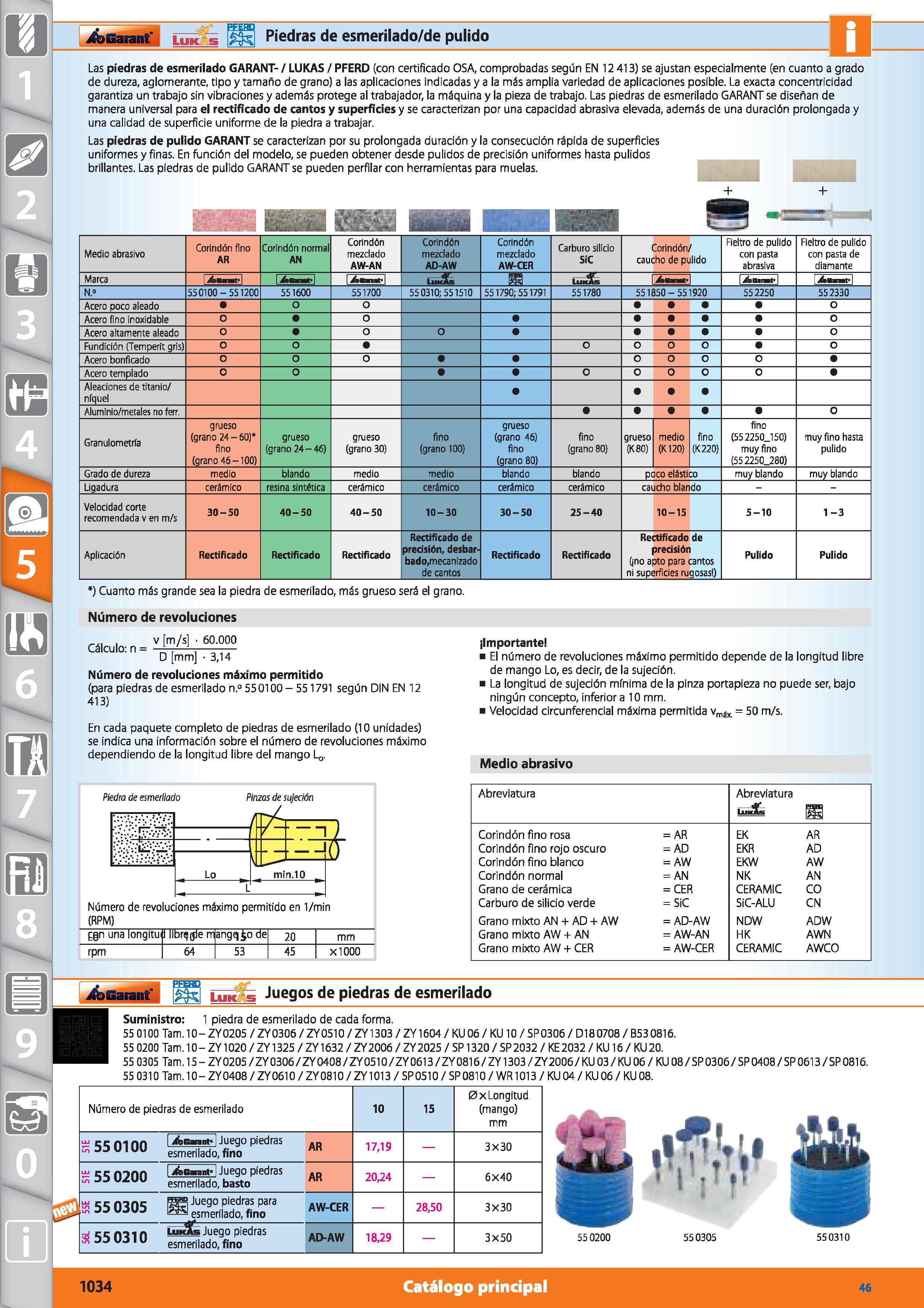

i&Gaiant: Luk s I Piedras de esmerilado/de pulido Las piedras de esmerilado GARANT- / LUKAS / PFERD (con certificado OSA, comprobadas según EN 12 413) se ajustan especialmente (en cuanto a grado de dureza, aglomerante, tipo y tamaño de grano) a las aplicaciones indicadas y a la más amplia variedad de aplicaciones posible. La exacta concentricidad garantiza un trabajo sin vibraciones y además protege al trabajador, la máquina y la pieza de trabajo. Las piedras de esmerilado GARANT se diseñan de manera universal para el rectificado de cantos y superficies y se caracterizan por una capacidad abrasiva elevada, además de una duración prolongada y una calidad de superficie uniforme de la piedra a trabajar. Las piedras de pulido GARANT se caracterizan por su prolongada duración y la consecución rápida de superficies uniformes y finas. En función del modelo, se pueden obtener desde pulidos de precisión uniformes hasta pulidos brillantes. Las piedras de pulido GARANT se pueden perfilar con herramientas para muelas. + + i Medio abrasivo Corindón fino AR Corindón normal AN Corindón mezclado AW-AN Corindón mezclado AD-AW Corindón mezclado AW-CER Carburo silicio SiC Corindón/ caucho de pulido Fieltro de pulido con pasta abrasiva Fieltro de pulido con pasta de diamante Marca A ' _ Lilias m Luiu k .¿timam Aa ti N.° 550100-551200 551600 551700 55 0310; 551510 551790; 551791 551780 551850- 551920 552250 552330 Acero poco aleado O Acero fino inoxidable O Acero altamente aleado O o Fundición Temperit gris) 0 O o Acero bonficado 0 O o O o Acero templado 0 o o 0 O Aleaciones de titanio/ níquel Aluminio/metales no ferr. o Granulometría grueso (grano 24 - 60) fino (grano 46-100) grueso (grano 24 - 46) grueso (grano 30) fino (grano 100) grueso (grano 46) fino (grano 80) fino grano 80) grueso (K80) medio (K120) fino (K220) fino (552250J50) muy fino (55 2250_280) muy fino hasta pulido Grado de dureza medio blando medio medio blando blando poco elástico muy blando muy blando Ligadura cerámico resina sintética cerámico cerámico cerámico cerámico caucho blando Velocidad corte recomendada v en m/s 30-50 40-50 40-50 10-30 30-50 25-40 10-15 5-10 1-3 Aplicación Rectificado Rectificado Rectificado Rectificado de precisión, desbar- bado,mecanizado de cantos Rectificado Rectificado Rectificado de precisión ¡no apto para cantos ni superficies rugosas ) Pulido Pulido ) Cuanto más grande sea la piedra de esmerilado, más grueso será el grano. Número de revoluciones ... . v m/s 60.000 Cálculo: n= , D mm 3,14 Número de revoluciones máximo permitido (para piedras de esmerilado n.° 55 0100-551791 según DIN EN 12 413) En cada paquete completo de piedras de esmerilado (10 unidades) se indica una información sobre el número de revoluciones máximo dependiendo de la longitud libre del mango L0. ¡Importante El número de revoluciones máximo permitido depende de la longitud libre de mango Lo, es decir, de la sujeción. La longitud de sujeción mfnima de la pinza portapieza no puede ser, bajo ningún concepto, inferiora 10 mm. Velocidad circunferencial máxima permitida vm4t = 50 m/s. Medio abrasivo Piedra de esmerilado Pinzas de sujeción Número de revoluciones máximo permitido en 1/min (RPM) g n una longitu 1 librqgle m angq o de 20 mm rpm 64 53 45 X1000 Abreviatura Abreviatura Limite B Corindón fino rosa = AR EK AR Corindón fino rojo oscuro = AD EKR AD Corindón fino blanco = AW EKW AW Corindón normal = AN NK AN Grano de cerámica = CER CERAMIC CO Carburo de silicio verde = SiC SiC-ALU CN Grano mixto AN + AD + AW = AD-AW NDW ADW Grano mixto AW + AN = AW-AN HK AWN Grano mixto AW + CER = AW-CER CERAMIC AWCO i&>Gaiant' Luí Juegos de piedras de esmerilado Suministro: 1 piedra de esmerilado de cada forma. 55 0100 Tam. 10- ZY0205 / ZY0306 / ZY0510 / ZY1303 / ZY1604 / KU 06 / KU 10 / SP0306 / D180708 / B530816. 55 0200 Tam. 10 - ZY1020 / ZY1325 / ZY1632 / ZY2006 / ZY 2025 / SP 1320 / SP 2032 / KE 2032 / KU 16 / KU 20. 55 0305 Tam. 15- ZY0205/ZY0306/ZY0408/ZY0510/ZY0613/ZY0816/ZY 1303/ZY2006/KU03/KU06/ KU08/SP0306/SP0408/SP0613/SP0816. 550310 Tam. 10-ZY0408/ZY0610/ZY0810/ZY1013/SP0510/SP0810/WR1013/KU04/KU06/KU08. Número de piedras de esmerilado 10 15 0x Longitud (mango) mm S 55 0100 jfecnnt-1 Juego piedras esmerilado, fino AR 17,19 3x30 S 55 0200 1 j&Gnnt-1 Juego piedras esmerilado, basto AR 20,24 6x40 s 55 0305 BE Juego piedras para esmerilado, fino AW-CER 28,50 3X30 s 55 0310 Euidí Jueoo piedras esmerilado, fino AD-AW 18,29 3x50 55 0200 550305 550310 1034 Catálogo principal 46
