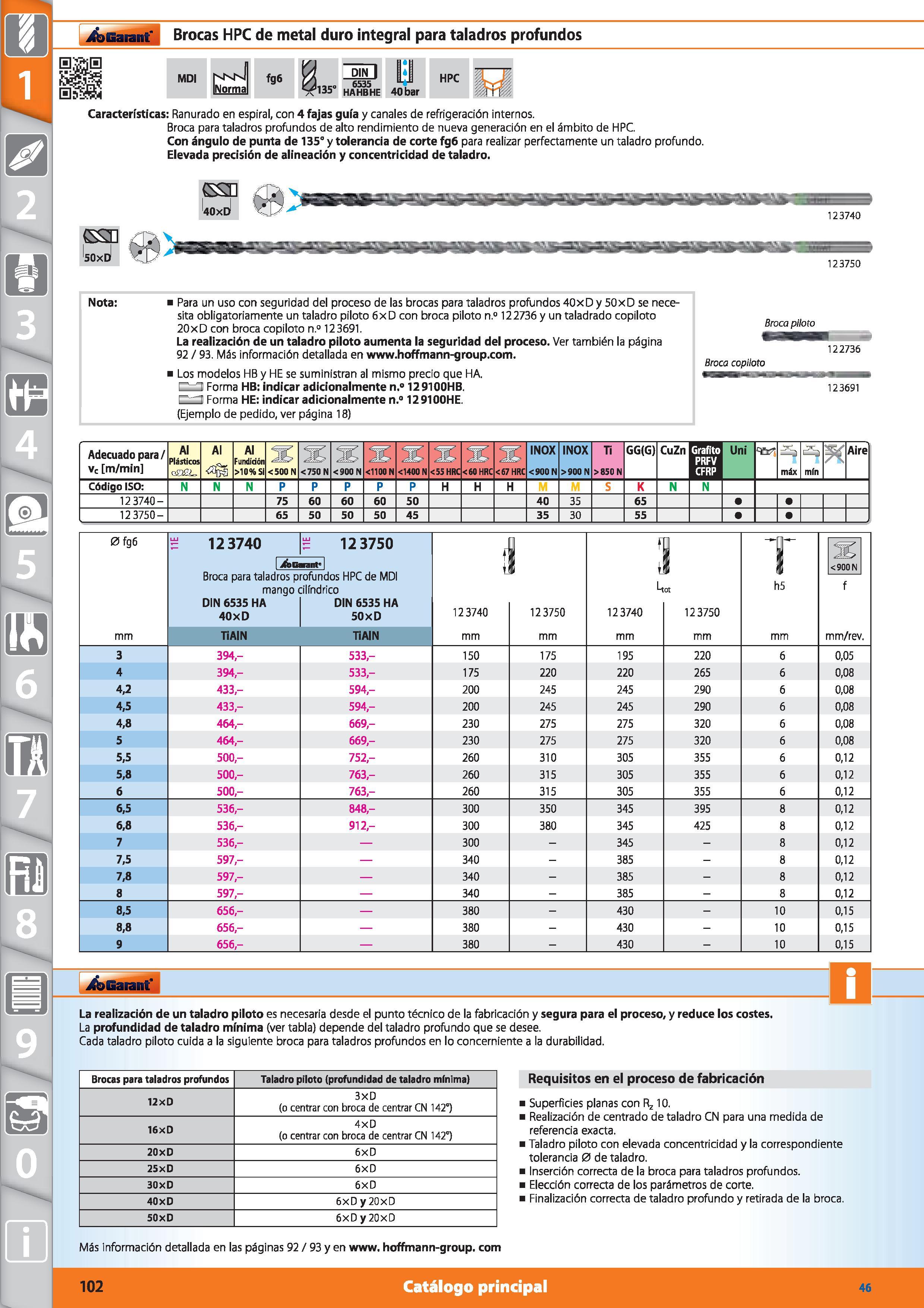

Garant Brocas HPC de metal duro integral para taladros profundos Características: Ranurado en espiral, con 4 fajas guía y canales de refrigeración internos. Broca para taladros profundos de alto rendimiento de nueva generación en el ámbito de HPC Con ángulo de punta de 135° y tolerancia de corte fg6 para realizar perfectamente un taladro profundo. Elevada precisión de alineación y concentricidad de taladro. Nota: Para un uso con seguridad del proceso de las brocas para taladros profundos 40xD y 50xD se nece- sita obligatoriamente un taladro piloto 6xD con broca piloto n.° 12 2736 y un taladrado copiloto 20xD con broca copiloto n.° 123691. La realización de un taladro piloto aumenta la seguridad del proceso. Ver también la página 92 / 93. Más información detallada en www.hoffmann-group.com. Los modelos HB y HE se suministran al mismo precio que HA. Forma HB: indicar adicionalmente n.° 129100HB. Forma HE: indicar adicionalmente n.° 129100HE (Ejemplo de pedido, ver página 18) Broca piloto 122736 Broca copiloto 123691 Adecuado para/ vc m/min Al Plásticos o Al Al Fundídón >10% Si <500 N <750 N <900 N <1100 N <1400 N s 900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni JTT1 máx mín Aire Código ISO: N N N P P P P P H H H K N N 1 1 12 3740- 75 60 60 60 50 40 35 65 12 3750- 65 50 50 50 45 35 30 55 0fg6 mm 123740 12 3750 I1 123740 mm 12 3750 mm í T h5 mm 1 J&Gmnpl <900N Broca para taladros p mango DIN 6535 HA 40xD TiAIN rofundos HPC de MDI :ilíndrico DIN 6535 HA 50xD TiAIN u 12 3740 mm ot 123750 mm f nm/rev 3 394,- 533,- 150 175 195 220 6 0,05 4 394,- 533,- 175 220 220 265 6 0,08 4,2 433,- 594,- 200 245 245 290 6 0,08 4,5 433,- 594,- 200 245 245 290 6 0,08 4,8 464,- 669,- 230 275 275 320 6 0,08 5 464,- 669,- 230 275 275 320 6 0,08 5,5 500,- 752,- 260 310 305 355 6 0,12 5,8 500- 763- 260 315 305 355 6 0,12 6 500,- 763,- 260 315 305 355 6 0,12 6,5 536,- 848,- 300 350 345 395 8 0,12 6,8 536- 912- 300 380 345 425 8 0,12 7 536,- 300 - 345 - 8 0,12 7,5 597,- 340 - 385 - 8 0,12 7,8 597,- 340 - 385 - 8 0,12 8 597,- 340 - 385 - 8 0,12 8,5 656- 380 - 430 - 10 0,15 8,8 656,- 380 - 430 - 10 0,15 9 656,- 380 - 430 - 10 0,15 />Gaiant' La realización de un taladro piloto es necesaria desde el punto técnico de la fabricación y segura para el proceso, y reduce los costes. La profundidad de taladro mínima (ver tabla) depende del taladro profundo que se desee. Cada taladro piloto cuida a la siguiente broca para taladros profundos en lo concerniente a la durabilidad. Brocas para taladros profundos Taladro piloto (profundidad de taladro mínima) 12xD 3xD (o centrar con broca de centrar CN 142°) 16xD 4xD (o centrar con broca de centrar CN 142°) 20xD 6xD 25xD 6xD 30xD 6xD 40XD 6xD y 20xD 50XD 6xD y 20xD Requisitos en el proceso de fabricación i Superficies planas con R 10. i Realización de centrado de taladro CN para una medida de referencia exacta, i Taladro piloto con elevada concentricidad y la correspondiente tolerancia 0 de taladro. i Inserción correcta de la broca para taladros profundos, i Elección correcta de los parámetros de corte, i Finalización correcta de taladro profundo y retirada de la braca. Más información detallada en las páginas 92 / 93 y en www. hoffmann-group. com 102 Catálogo principal 46
