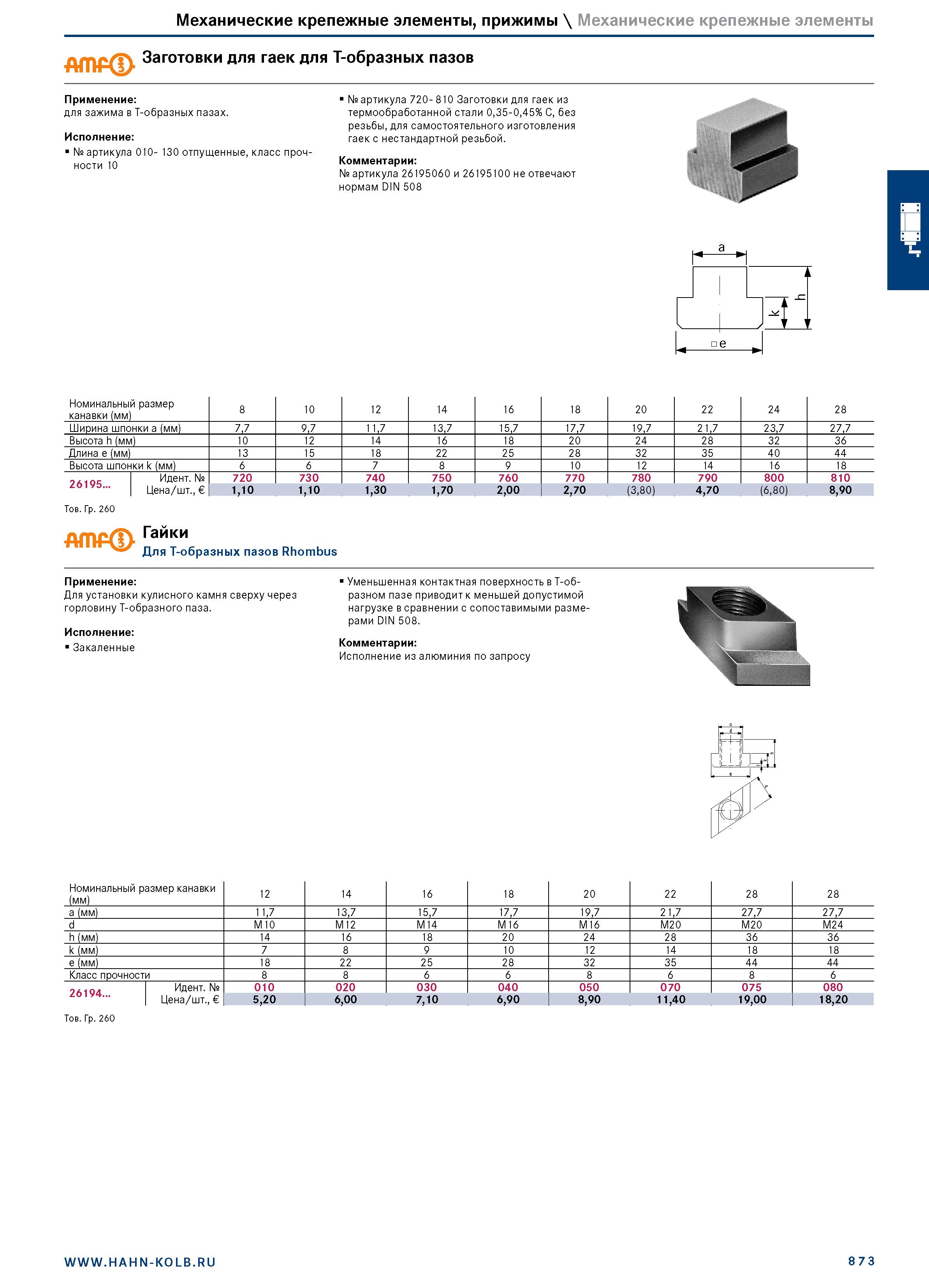

Механические крепежные элементы, прижимы \ Механические крепежные элементы АШРф Заготовки для гаек для T-образных пазов Применение: для зажима в T-образных пазах. Исполнение: № артикула 010- 130 отпущенные, класс прочности 10 № артикула 720- 810 Заготовки для гаек из термообработанной стали 0,35-0,45% C, без резьбы, для самостоятельного изготовления гаек с нестандартной резьбой. Комментарии: № артикула 26195060 и 26195100 не отвечают нормам DIN 508 М3 е Номинальный размер канавки (мм) 8 10 12 14 16 18 20 22 24 28 Ширина шпонки a (мм) 7,7 9,7 11,7 13,7 15,7 17,7 19,7 21,7 23,7 27,7 Высота h (мм) 10 12 14 16 18 20 24 28 32 36 Длина e (мм) 13 15 18 22 25 28 32 35 40 44 Высота шпонки k (мм) 6 6 7 8 9 10 12 14 16 18 96105 I Идент. № 26195- Цена/шт., 720 730 740 750 760 770 780 700 800 810 1,10 1,10 1,30 1,70 2,00 2,70 (3,80) 4,70 (6,80) 8,00 Тов. Гр. 260 АШРф Гайки Для T-образных пазов Rhombus Применение: Для установки кулисного камня сверху через горловину T-образного паза. Исполнение: Закаленные Уменьшенная контактная поверхность в T-образном пазе приводит к меньшей допустимой нагрузке в сравнении с сопоставимыми размерами DIN 508. Комментарии: Исполнение из алюминия по запросу a Номинальный размер канавки (мм) 12 14 16 18 20 22 28 28 a (мм) 11,7 13,7 15,7 17,7 19,7 21,7 27,7 27,7 d M10 M12 M14 M16 M16 M20 M20 M24 h (мм) 14 16 18 20 24 28 36 36 k (мм) 7 8 9 10 12 14 18 18 e (мм) 18 22 25 28 32 35 44 44 Класс прочности 8 8 6 6 8 6 8 6 26194... I .. Идент. № Цена/шт., 010 020 030 040 050 070 075 080 5,20 6,00 7,10 6,00 8,00 11,40 10,00 18,20 Тов. Гр. 260 873
