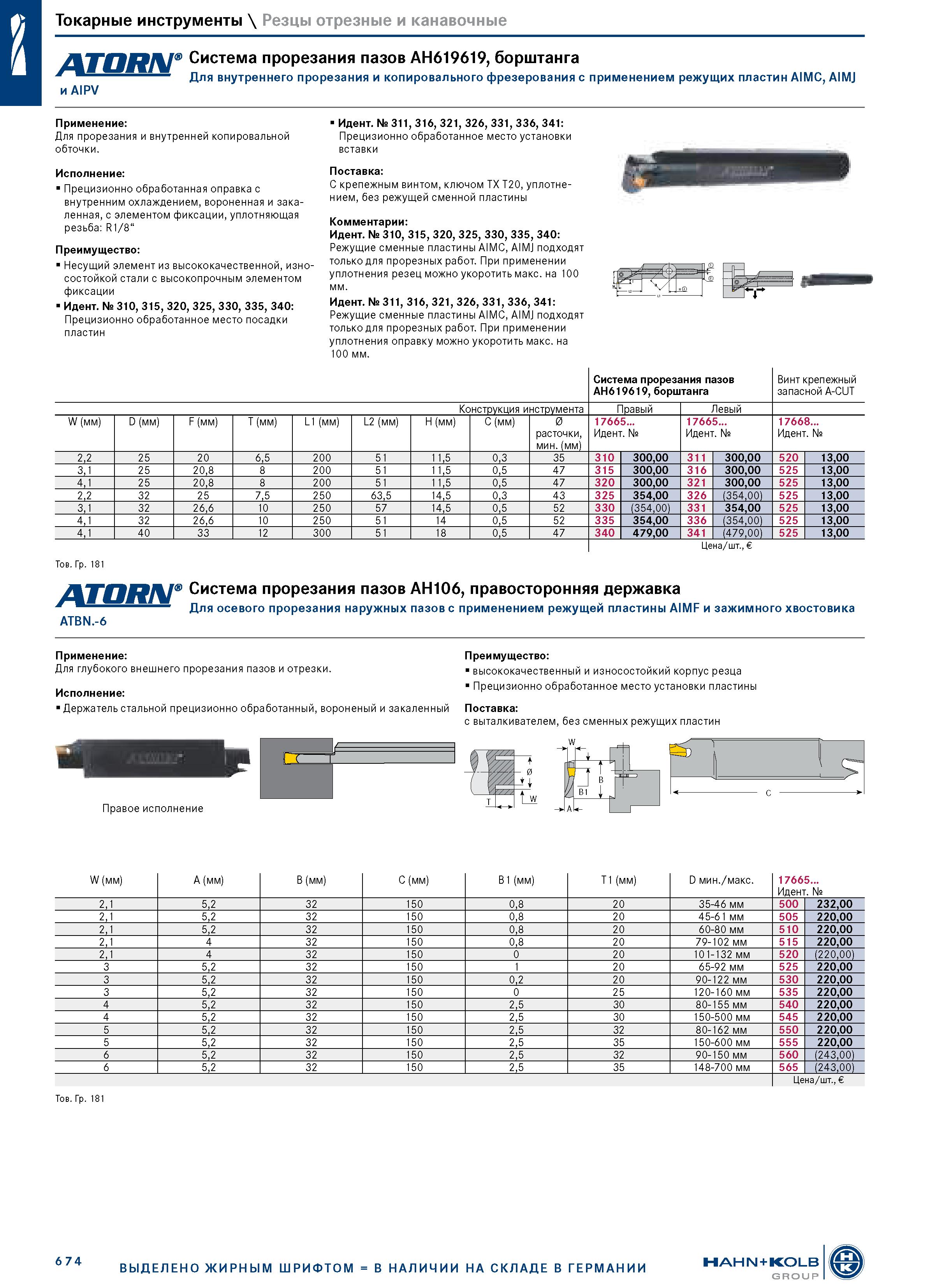

Токарные инструменты \ Резцы отрезные и канавочные Система прорезания пазов AH619619, борштанга Для внутреннего прорезания и копировального фрезерования с применением режущих пластин AIMC, AIMJ и AIPV Применение: Для прорезания и внутренней копировальной обточки. Исполнение: Прецизионно обработанная оправка с внутренним охлаждением, вороненная и закаленная, с элементом фиксации, уплотняющая резьба: R1/8“ Преимущество: Несущий элемент из высококачественной, износостойкой стали с высокопрочным элементом фиксации Идент. № 310, 315, 320, 325, 330, 335, 340: Прецизионно обработанное место посадки пластин Идент. № 311, 316, 321, 326, 331, 336, 341: Прецизионно обработанное место установки вставки Поставка: С крепежным винтом, ключом TX Т20, уплотнением, без режущей сменной пластины Комментарии: Идент. № 310, 315, 320, 325, 330, 335, 340: Режущие сменные пластины AIMC, AIMJ подходят только для прорезных работ. При применении уплотнения резец можно укоротить макс. на 100 мм. Идент. № 311, 316, 321, 326, 331, 336, 341: Режущие сменные пластины AIMC, AIMJ подходят только для прорезных работ. При применении уплотнения оправку можно укоротить макс. на 100 мм. Система прорезания пазов AH619619, борштанга Винт крепежный запасной A-CUT Конструкция инструмента Правый Левый W (мм) D (мм) F (мм) T (мм) L1 (мм) L2 (мм) H (мм) C (мм) 0 расточки, мин. (мм) 17665... Идент. № 17665... Идент. № 17668... Идент. № 2,2 25 20 6,5 200 51 11,5 0,3 35 310 300,00 311 300,00 520 13,00 3,1 25 20,8 8 200 51 11,5 0,5 47 315 300,00 316 300,00 525 13,00 4,1 25 20,8 8 200 51 11,5 0,5 47 320 300,00 321 300,00 525 13,00 2,2 32 25 7,5 250 63,5 14,5 0,3 43 325 354,00 326 (354,00) 525 13,00 3,1 32 26,6 10 250 57 14,5 0,5 52 330 (354,00) 331 354,00 525 13,00 4,1 32 26,6 10 250 51 14 0,5 52 335 354,00 336 (354,00) 525 13,00 4,1 40 33 12 300 51 18 0,5 47 340 479,00 341 (479,00) 525 13,00 Цена/шт., Тов. Гр. 181 Система прорезания пазов AH106, правосторонняя державка ж ш Для осевого прорезания наружных пазов с применением режущей пластины AIMF и зажимного хвостовика ATBN.-6 Применение: Для глубокого внешнего прорезания пазов и отрезки. Преимущество: высококачественный и износостойкий корпус резца Прецизионно обработанное место установки пластины Исполнение: Держатель стальной прецизионно обработанный, вороненый и закаленный Поставка: с выталкивателем, без сменных режущих пластин г i / Правое исполнение W (мм) A (мм) B (мм) C (мм) B1 (мм) T1 (мм) D мин./макс. 17665... Идент. № 2,1 5,2 32 150 0,8 20 35-46 мм 500 232,00 2,1 5,2 32 150 0,8 20 45-61 мм 505 220,00 2,1 5,2 32 150 0,8 20 60-80 мм 510 220,00 2,1 4 32 150 0,8 20 79-102 мм 515 220,00 2,1 4 32 150 0 20 101-132 мм 520 (220,00) 3 5,2 32 150 1 20 65-92 мм 525 220,00 3 5,2 32 150 0,2 20 90-122 мм 530 220,00 3 5,2 32 150 0 25 120-160 мм 535 220,00 4 5,2 32 150 2,5 30 80-155 мм 540 220,00 4 5,2 32 150 2,5 30 150-500 мм 545 220,00 5 5,2 32 150 2,5 32 80-162 мм 550 220,00 5 5,2 32 150 2,5 35 150-600 мм 555 220,00 6 5,2 32 150 2,5 32 90-150 мм 560 (243,00) 6 5,2 32 150 2,5 35 148-700 мм 565 (243,00) Цена/шт., Тов. Гр. 181 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
