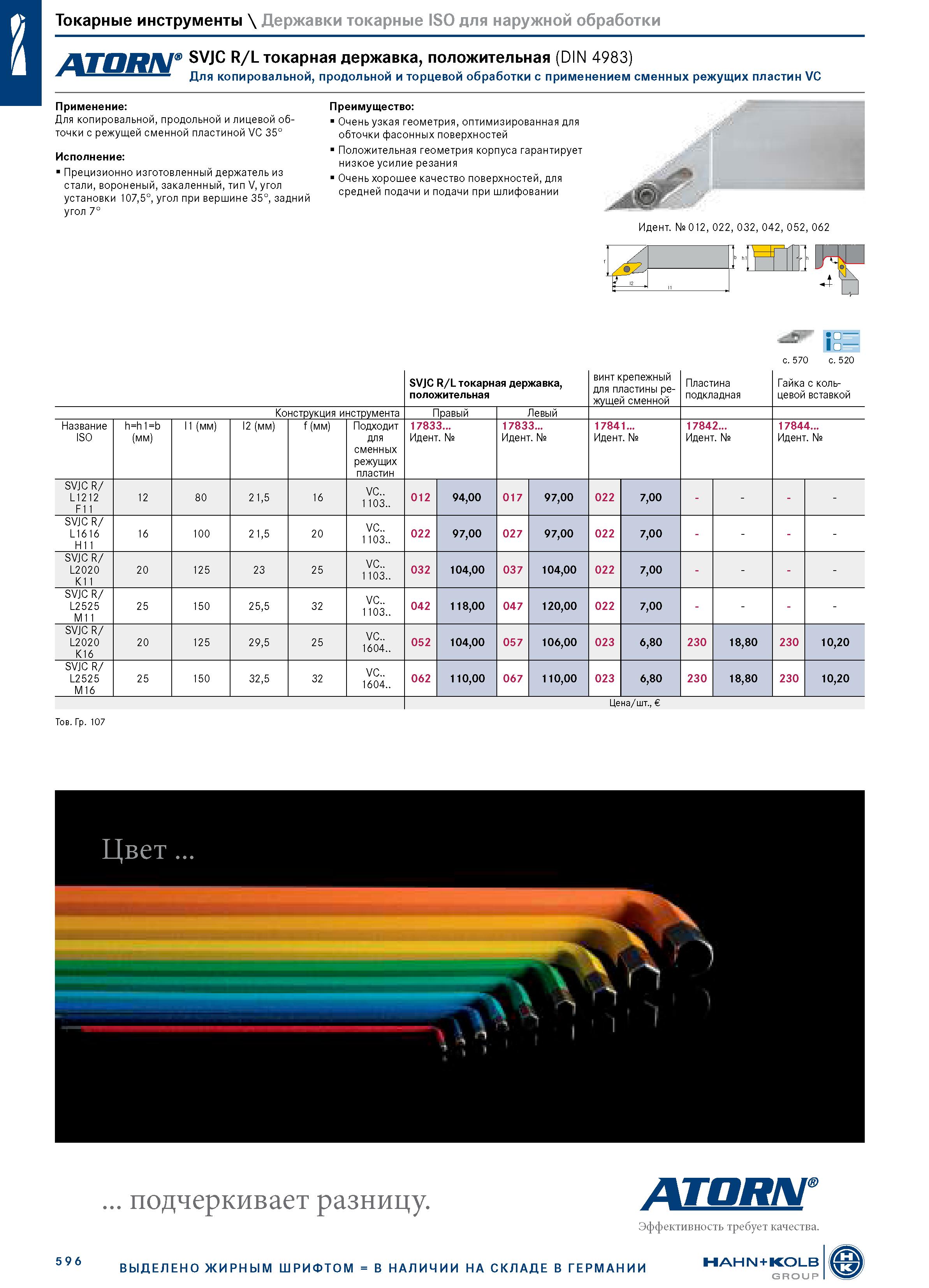

Токарные инструменты \ Державки токарные ISO для наружной обработки SVJC R/L токарная державка, положительная (DIN 4983) Для копировальной, продольной и торцевой обработки с применением сменных режущих пластин VC Применение: Для копировальной, продольной и лицевой обточки с режущей сменной пластиной VC 35° Исполнение: Прецизионно изготовленный держатель из стали, вороненый, закаленный, тип V, угол установки 107,5°, угол при вершине 35°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки фасонных поверхностей Положительная геометрия корпуса гарантирует низкое усилие резания Очень хорошее качество поверхностей, для средней подачи и подачи при шлифовании Идент. № 012, 022, 032, 042, 052, 062 с. 570 с. 520 SVJC R/L токарная державка, положительная винт крепежный для пластины режущей сменной Пластина подкладная Гайка с кольцевой вставкой Конструкция инструмента Правый Левый Название ISO h=h1=b (мм) l1 (мм) l2 (мм) f (мм) Подходит для сменных режущих пластин 17833... Идент. № 17833... Идент. № 17841... Идент. № 17842... Идент. № 17844... Идент. № SVJC R/ L1212 F11 12 80 21,5 16 VC.. 1103.. 012 94,00 017 97,00 022 7,00 - - - - SVJC R/ L1616 H11 16 100 21,5 20 VC.. 1103.. 022 97,00 027 97,00 022 7,00 - - - - SVJC R/ L2020 K11 20 125 23 25 VC.. 1103.. 032 104,00 037 104,00 022 7,00 - - - - SVJC R/ L2525 M11 25 150 25,5 32 VC.. 1103.. 042 118,00 047 120,00 022 7,00 - - - - SVJC R/ L2020 K16 20 125 29,5 25 VC.. 1604.. 052 104,00 057 106,00 023 6,80 230 18,80 230 10,20 SVJC R/ L2525 M16 25 150 32,5 32 VC.. 1604.. 062 110,00 067 110,00 023 6,80 230 18,80 230 10,20 Цена/шт., Тов. Гр. 107 подчеркивает разницу. ДГОЯЛ/ Эффективность требует качества. 596 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
