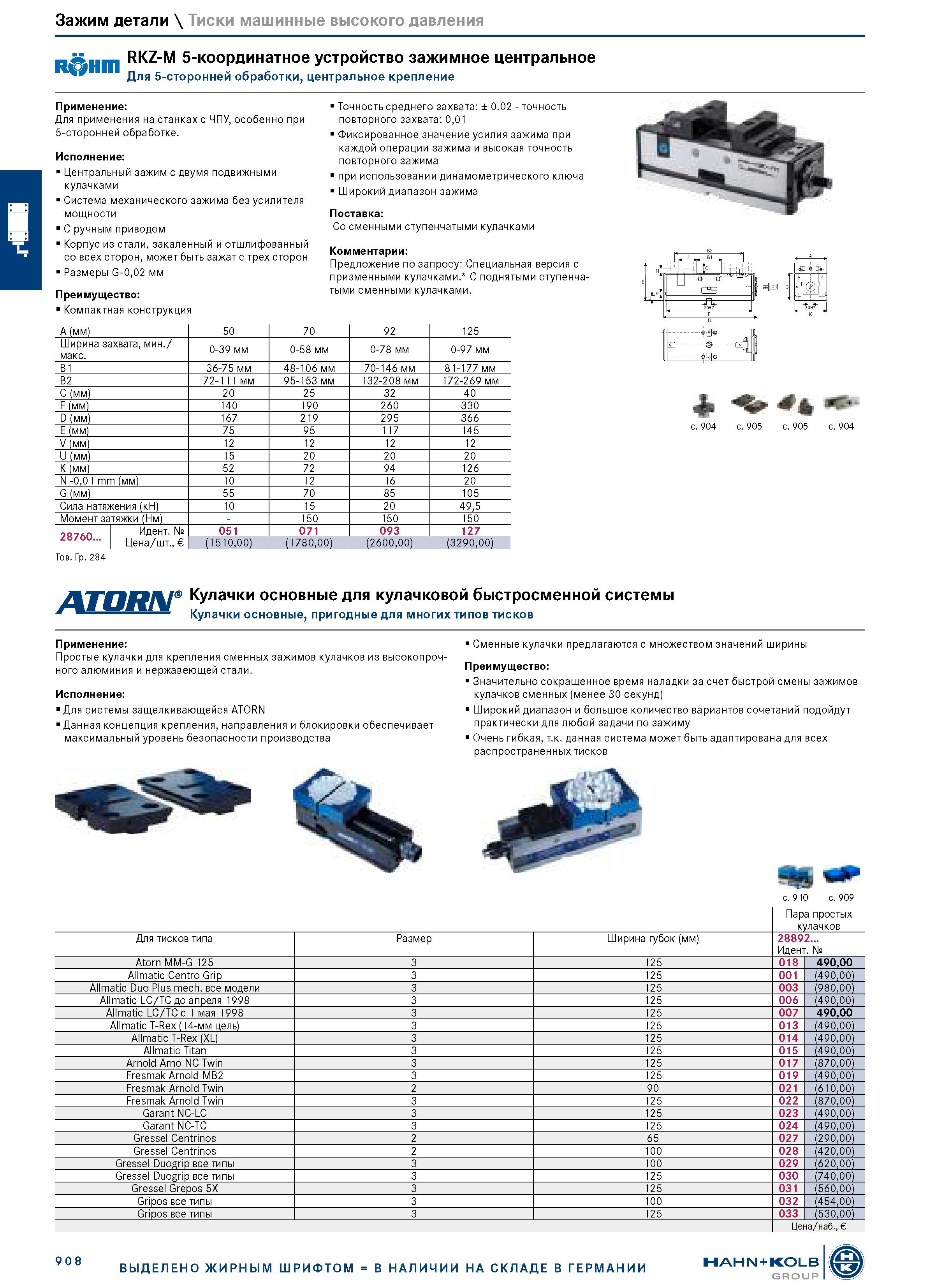

Зажим детали \ Тиски машинные высокого давления RKZ-M 5-координатное устройство зажимное центральное R Hm Для 5-сторонней обработки, центральное крепление Применение: Для применения на станках с ЧПУ, особенно при 5-сторонней обработке. Исполнение: Центральный зажим с двумя подвижными кулачками Система механического зажима без усилителя мощности С ручным приводом Корпус из стали, закаленный и отшлифованный со всех сторон, может быть зажат с трех сторон Размеры G-0,02 мм Преимущество: Компактная конструкция Точность среднего захвата: ± 0.02 - точность повторного захвата: 0,01 Фиксированное значение усилия зажима при каждой операции зажима и высокая точность повторного зажима при использовании динамометрического ключа Широкий диапазон зажима Поставка: Со сменными ступенчатыми кулачками Комментарии: Предложение по запросу: Специальная версия с призменными кулачками. С поднятыми ступенчатыми сменными кулачками. A (мм) 50 70 92 125 Ширина захвата, мин./ макс. 0-39 мм 0-58 мм 0-78 мм 0-97 мм B1 36-75 мм 48-106 мм 70-146 мм 81-177 мм B2 72-111 мм 95-153 мм 132-208 мм 172-269 мм C (мм) 20 25 32 40 F (мм) 140 190 260 330 D (мм) 167 219 295 366 E (мм) 75 95 117 145 V (мм) 12 12 12 12 U (мм) 15 20 20 20 K (мм) 52 72 94 126 N -0,01 mm (мм) 10 12 16 20 G (мм) 55 70 85 105 Сила натяжения (кН) 10 15 20 49,5 Момент затяжки (Нм) - 150 150 150 I Идент. № 2876°... Цена/шт., 051 071 093 127 (1510,00) (1780,00) (2600,00) (3290,00) с. 904 с. 905 с. 905 с. 904 Тов. Гр. 284 ATORN Кулачки основные для кулачковой быстросменной системы Кулачки основные, пригодные для многих типов тисков Применение: Простые кулачки для крепления сменных зажимов кулачков из высокопрочного алюминия и нержавеющей стали. Исполнение: Для системы защелкивающейся ATORN Данная концепция крепления, направления и блокировки обеспечивает максимальный уровень безопасности производства Сменные кулачки предлагаются с множеством значений ширины Преимущество: Значительно сокращенное время наладки за счет быстрой смены зажимов кулачков сменных (менее 30 секунд) Широкий диапазон и большое количество вариантов сочетаний подойдут прак тически д ля любой задачи по зажиму Очень гибкая, т.к. данная система может быть адаптирована для всех распространенных тисков Для тисков типа Размер Ширина губок (мм) 28892... Идент. № Atorn MM-G 125 3 125 018 490,00 Allmatic Centro Grip 3 125 001 (490,00) Allmatic Duo Plus mech. все модели 3 125 003 (980,00) Allmatic LC/TC до апреля 1998 3 125 006 (490,00) Allmatic LC/TC с 1 мая 1998 3 125 007 490,00 Allmatic T-Rex (14-мм цель) 3 125 013 (490,00) Allmatic T-Rex (XL) 3 125 014 (490,00) Allmatic Titan 3 125 015 (490,00) Arnold Arno NC Twin 3 125 017 (870,00) Fresmak Arnold MB2 3 125 019 (490,00) Fresmak Arnold Twin 2 90 021 (610,00) Fresmak Arnold Twin 3 125 022 (870,00) Garant NC-LC 3 125 023 (490,00) Garant NC-TC 3 125 024 (490,00) Gressel Centrinos 2 65 027 (290,00) Gressel Centrinos 2 100 028 (420,00) Gressel Duogrip все типы 3 100 029 (620,00) Gressel Duogrip все типы 3 125 030 (740,00) Gressel Grepos 5X 3 125 031 (560,00) Gripos все типы 3 100 032 (454,00) Gripos все типы 3 125 033 (530,00) с. 910 с. 909 Пара простых Цена/наб., 908 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
