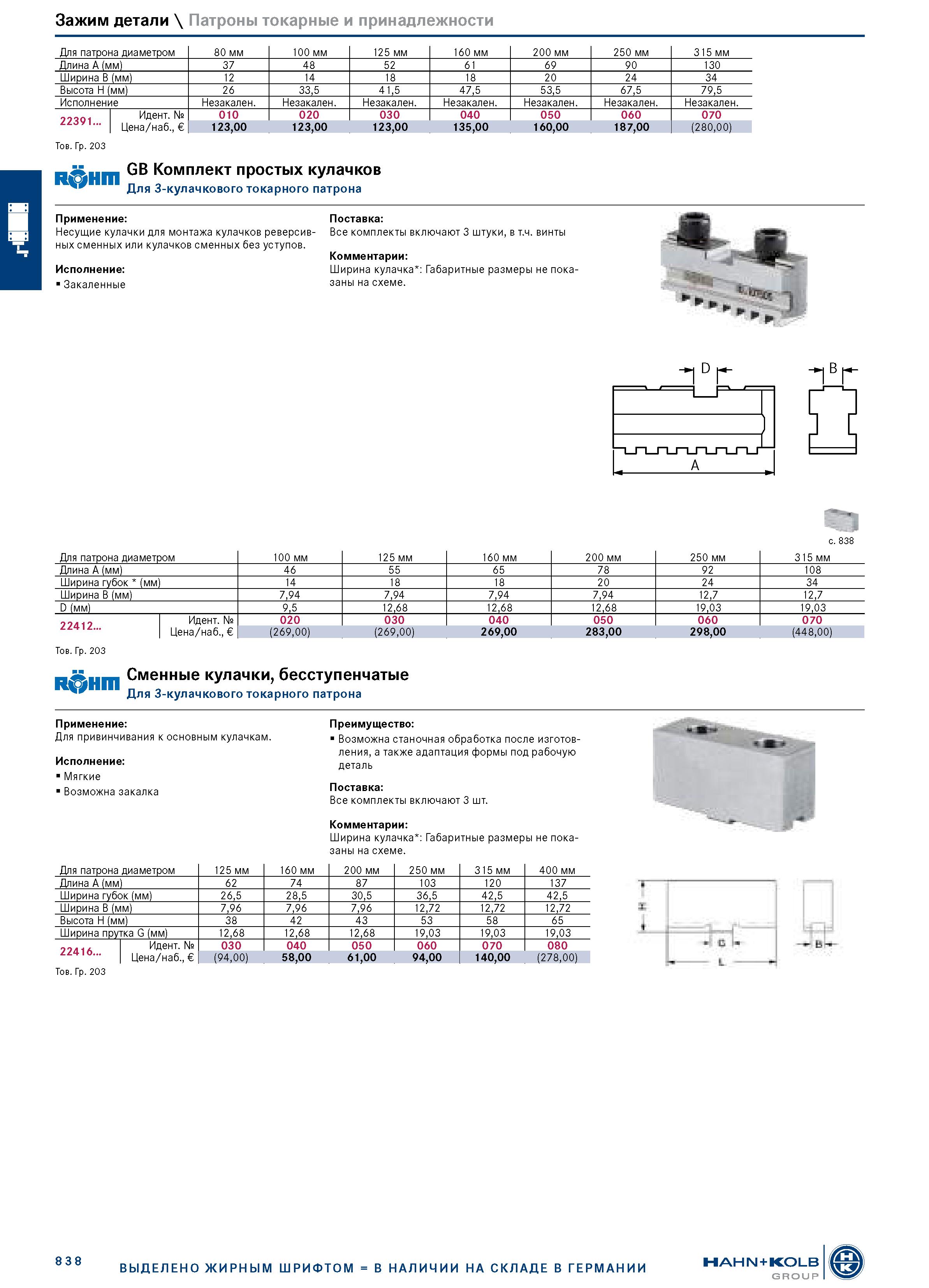

Зажим детали \ Патроны токарные и принадлежности Для патрона диаметром 80 мм 100 мм 125 мм 160 мм 200 мм 250 мм 315 мм Длина A (мм) 37 48 52 61 69 90 130 Ширина B (мм) 12 14 18 18 20 24 34 Высота H (мм) 26 33,5 41,5 47,5 53,5 67,5 79,5 Исполнение Незакален. Незакален. Незакален. Незакален. Незакален. Незакален. Незакален. 22301 I Идент. № Цена/наб., 010 020 030 040 050 060 070 123,00 123,00 123,00 135,00 160,00 187,00 (280,00) Тов. Гр. 203 R Hm GB Комплект простых кулачков Для 3-кулачкового токарного патрона Применение: Несущие кулачки для монтажа кулачков реверсивных сменных или кулачков сменных без уступов. Исполнение: Закаленные Поставка: Все комплекты включают 3 штуки, в т.ч. винты Комментарии: Ширина кулачка : Габаритные размеры не показаны на схеме. ЛВГ Для патрона диаметром 100 мм 125 мм 160 мм 200 мм 250 мм 315 мм Длина A (мм) 46 55 65 78 92 108 Ширина губок (мм) 14 18 18 20 24 34 Ширина B (мм) 7,94 7,94 7,94 7,94 12,7 12,7 D (мм) 9,5 12,68 12,68 12,68 19,03 19,03 22412 I Идент. № Цена/наб., 020 030 040 050 060 070 (269,00) (269,00) 260,00 283,00 208,00 (448,00) Тов. Гр. 203 R Hm Сменные кулачки, бесступенчатые Для 3-кулачкового токарного патрона Применение: Для привинчивания к основным кулачкам. Исполнение: Мягкие Возможна закалка Преимущество: Возможна станочная обработка после изготовления, а также адаптация формы под рабочую деталь Поставка: Все комплекты включают 3 шт. Комментарии: Ширина кулачка : Габаритные размеры не показаны на схеме. Для патрона диаметром 125 мм 160 мм 200 мм 250 мм 315 мм 400 мм Длина A (мм) 62 74 87 103 120 137 Ширина губок (мм) 26,5 28,5 30,5 36,5 42,5 42,5 Ширина B (мм) 7,96 7,96 7,96 12,72 12,72 12,72 Высота H (мм) 38 42 43 53 58 65 Ширина прутка G (мм) 12,68 12,68 12,68 19,03 19,03 19,03 22416 1 Идент. № 22416- Цена/наб., 030 040 050 060 070 080 (94,00) 58,00 61,00 04,00 140,00 (278,00) Тов. Гр. 203 838 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 838
