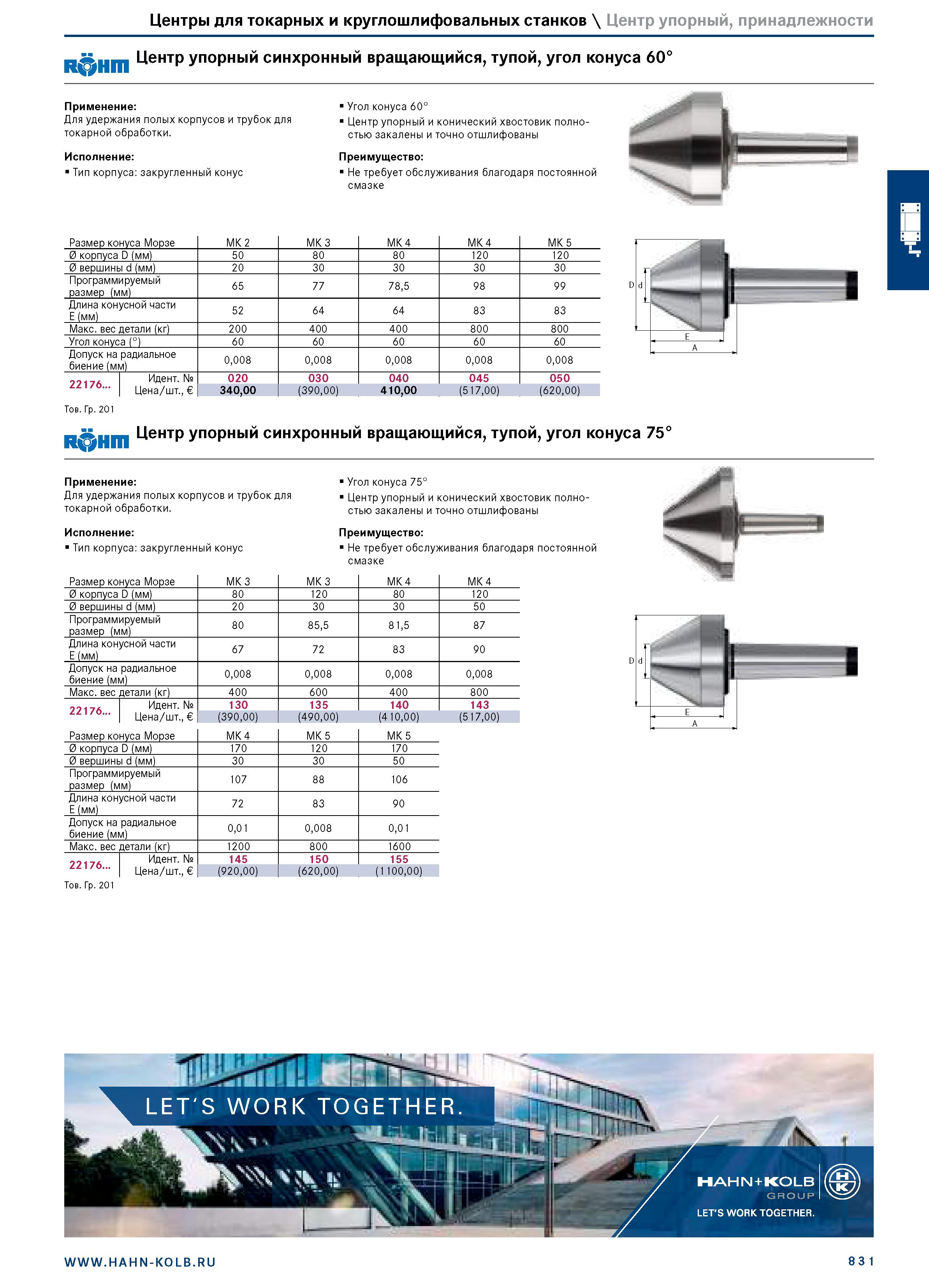

Центры для токарных и круглошлифовальных станков \ Центр упорный, принадлежности П0НШ Центр упорный синхронный вращающийся, тупой, угол конуса 60° Применение: Для удержания полых корпусов и трубок для токарной обработки. Исполнение: Тип корпуса: закругленный конус Угол конуса 60° Центр упорный и конический хвостовик полностью закалены и точно отшлифованы Преимущество: Не требует обслуживания благодаря постоянной смазке Размер конуса Морзе MK 2 MK 3 MK 4 MK 4 MK 5 0 корпуса D (мм) 50 80 80 120 120 0 вершины d (мм) 20 30 30 30 30 Программируемый размер (мм) 65 77 78,5 98 99 Длина конусной части E (мм) 52 64 64 83 83 Макс. вес детали (кг) 200 400 400 800 800 Угол конуса (°) 60 60 60 60 60 Допуск на радиальное биение (мм) 0,008 0,008 0,008 0,008 0,008 22176 1 Идент. № Цена/шт., 020 030 040 045 050 340,00 (390,00) 410,00 (517,00) (620,00) Тов. Гр. 201 R Hm Центр упорный синхронный вращающийся, тупой, угол конуса 75° Применение: Для удержания полых корпусов и трубок для токарной обработки. Исполнение: Тип корпуса: закругленный конус Угол конуса 75° Центр упорный и конический хвостовик полностью закалены и точно отшлифованы Преимущество: Не требует обслуживания благодаря постоянной смазке Размер конуса Морзе MK 3 MK 3 MK 4 MK 4 0 корпуса D (мм) 80 120 80 120 0 вершины d (мм) 20 30 30 50 Программируемый размер (мм) 80 85,5 81,5 87 Длина конусной части E (мм) 67 72 83 90 Допуск на радиальное биение (мм) 0,008 0,008 0,008 0,008 Макс. вес детали (кг) 400 600 400 800 22176 1 Идент. № Цена/шт., 130 135 140 143 (390,00) (490,00) (410,00) (517,00) Размер конуса Морзе MK 4 MK 5 MK 5 0 корпуса D (мм) 170 120 170 0 вершины d (мм) 30 30 50 Программируемый размер (мм) 107 88 106 Длина конусной части E (мм) 72 83 90 Допуск на радиальное биение (мм) 0,01 0,008 0,01 Макс. вес детали (кг) 1200 800 1600 22176 Идент. № Цена/шт., 145 150 155 (920,00) (620,00) (1100,00) Тов. Гр. 201 D
