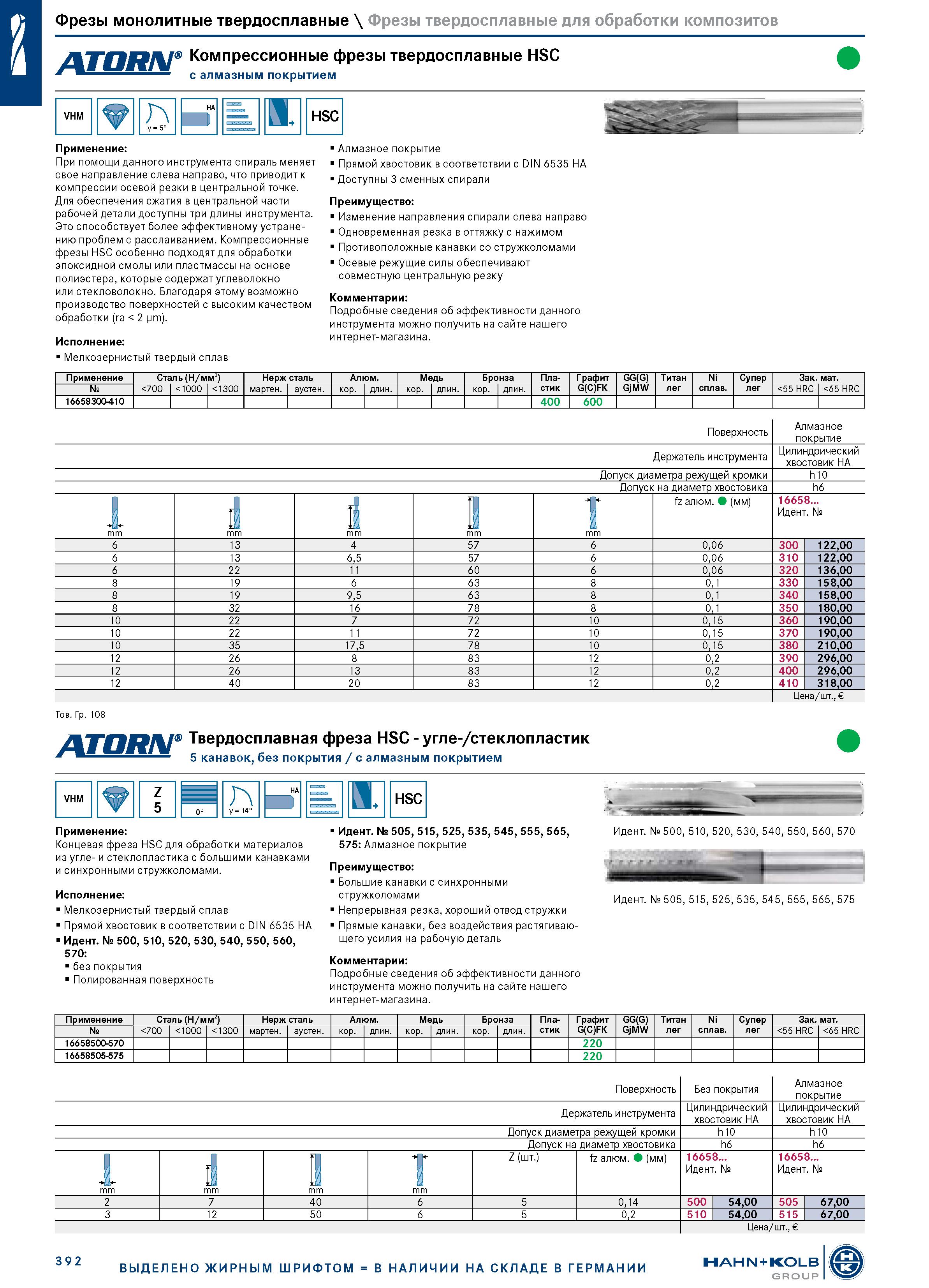

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки композитов ATORN Компрессионные фрезы твердосплавные HSC с алмазным покрытием VHM А Y = 5° М. HSC Применение: При помощи данного инструмента спираль меняет свое направление слева направо, что приводит к компрессии осевой резки в центральной точке. Для обеспечения сжатия в центральной части рабочей детали доступны три длины инструмента. Это способствует более эффективному устранению проблем с расслаиванием. Компрессионные фрезы HSC особенно подходят для обработки эпоксидной смолы или пластмассы на основе полиэстера, которые содержат углеволокно или стекловолокно. Благодаря этому возможно производство поверхностей с высоким качеством обработки (ra 2 pm). Исполнение: Мелкозернистый твердый сплав Алмазное покрытие Прямой хвостовик в соответствии с DIN 6535 HA Доступны 3 сменных спирали Преимущество: Изменение направления спирали слева направо Одновременная резка в оттяжку с нажимом Противоположные канавки со стружколомами Осевые режущие силы обеспечивают совместную центральную резку Комментарии: Подробные сведения об эффективности данного инструмента можно получить на сайте нашего интернет-магазина. Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16658300-410 400 600 Поверхность Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки h10 Допуск на диаметр хвостовика h6 А mm 1 mm 1 mm 1 mm fz алюм. (мм) 16658... Идент. № 6 13 4 57 6 0,06 300 122,00 6 13 6,5 57 6 0,06 310 122,00 6 22 11 60 6 0,06 320 136,00 8 19 6 63 8 0,1 330 158,00 8 19 9,5 63 8 0,1 340 158,00 8 32 16 78 8 0,1 350 180,00 10 22 7 72 10 0,15 360 190,00 10 22 11 72 10 0,15 370 190,00 10 35 17,5 78 10 0,15 380 210,00 12 26 8 83 12 0,2 390 296,00 12 26 13 83 12 0,2 400 296,00 12 40 20 83 12 0,2 410 318,00 Алмазное Цена/шт., Тов. Гр. 108 ATORN Твердосплавная фреза HSC - угле-/стеклопластик 5 канавок, без покрытия / с алмазным покрытием Z 5 А Y = 14° К HSC Применение: Концевая фреза HSC для обработки материалов из угле- и стеклопластика с большими канавками и синхронными стружколомами. Исполнение: Мелкозернистый твердый сплав Прямой хвостовик в соответствии с DIN 6535 HA Идент. № 500, 510, 520, 530, 540, 550, 560, 570: без покрытия Полированная поверхность Идент. № 505, 515, 525, 535, 545, 555, 565, 575: Алмазное покрытие Преимущество: Большие канавки с синхронными стружколомами Непрерывная резка, хороший отвод стружки Прямые канавки, без воздействия растягивающего усилия на рабочую деталь Комментарии: Подробные сведения об эффективности данного инструмента можно получить на сайте нашего интернет-магазина. Идент. № 500, 510, 520, 530, 540, 550, 560, 570 Идент. № 505, 515, 525, 535, 545, 555, 565, 575 Применение № Ста 700 ль (Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 16658500-570 220 16658505-575 220 Поверхность Без покрытия Алмазное покрытие Держатель инструмента Цилиндрический хвостовик HA Цилиндрический хвостовик HA Допуск диаметра режущей кромки h10 h10 Допуск на диаметр хвостовика h6 h6 I Z (шт.) fz алюм. (мм) 16658... Идент. № 16658... Идент. № 40 0,14 500 54,00 505 67,00 50 0,2 510 54,00 515 67,00 392 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ Цена/шт., НАН N + KOLB GROUP HA HA VHM
