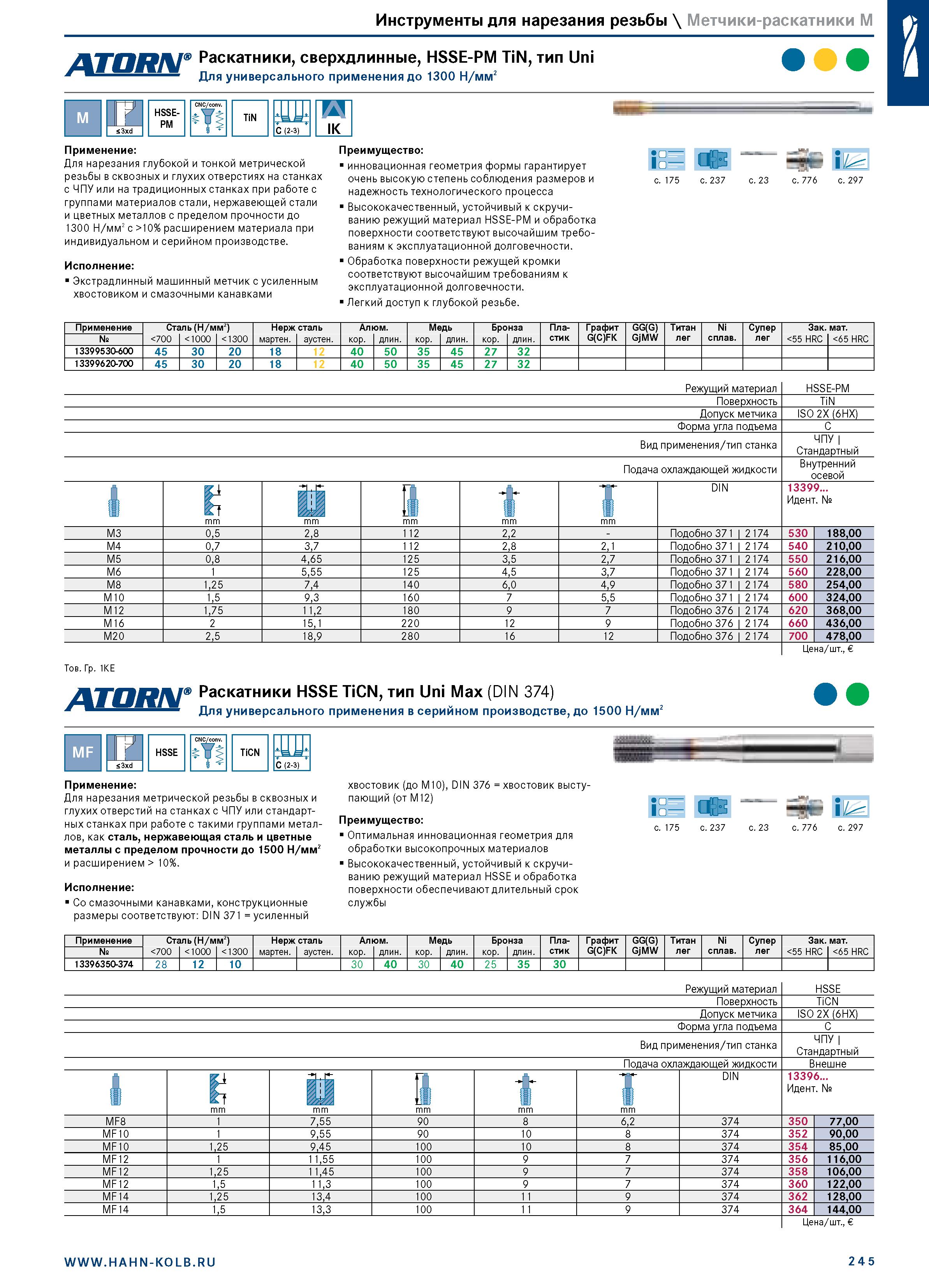

259 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.245

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 245 0259 Lab2u

Инструменты для нарезания резьбы \ Метчики-раскатники M Раскатники, сверхдлинные, HSSE-PM TiN, тип Uni Для универсального применения до 1300 Н/мм2 M 7 s3xd HSSE- PM CNC/conv. Ti TiN C (2-3) Щ IK Применение: Для нарезания глубокой и тонкой метрической резьбы в сквозных и глухих отверстиях на станках с ЧПУ или на традиционных станках при работе с группами материалов стали, нержавеющей стали и цветных металлов с пределом прочности до 1300 Н/мм2 с >10% расширением материала при индивидуальном и серийном производстве. Исполнение: Экстрадлинный машинный метчик с усиленным хвостовиком и смазочными канавками Преимущество: инновационная геометрия формы гарантирует очень высокую степень соблюдения размеров и надежность технологического процесса Высококачественный,устойчивый к скручиванию режущий материал HSSE-PM и обработка поверхности соответствуют высочайшим требованиям к эксплуатационной долговечности. Обработка поверхности режущей кромки соответствуют высочайшим требованиям к эксплуатационной долговечности. Легкий доступ к глубокой резьбе. \а с. 175 с. 237 с. 23 с. 776 с. 297 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13399530-600 45 30 20 18 12 40 50 35 45 27 32 13399620-700 45 30 20 18 12 40 50 35 45 27 32 Режущий материал HSSE-PM Поверхность TiN Допуск метчика ISO 2X (6HX) Форма угла подъема Вид применения/тип станка ЧПУ Стандартный Подача охлаждающей жидкости Внутренний осевой t DIN 13399... Идент. № M3 0,5 2,8 112 2,2 Подобно 371 2174 530 188,00 M4 0,7 3,7 112 2,8 2,1 Подобно 371 2174 540 210,00 M5 0,8 4,65 125 3,5 2,7 Подобно 371 2174 550 216,00 M6 5,55 125 4,5 3,7 Подобно 371 2174 560 228,00 M8 ,25 7,4 140 6,0 4,9 Подобно 371 2174 580 254,00 M10 1,5 9,3 160 5,5 Подобно 371 2174 600 324,00 M12 1,75 11,2 Подобно 376 2174 620 368,00 M16 15,1 220 12 Подобно 376 2174 660 436,00 M20 2,5 18,9 280 12 Подобно 376 2174 700 478,00 Тов. Гр. 1KE Раскатники HSSE TiCN, тип Uni Max (DIN 374) л Для универсального применения в серийном производстве, до 1500 Н/мм2 Цена/шт., HSSE TiCN Ш C (2-3) Применение: Для нарезания метрической резьбы в сквозных и глухих отверстий на станках с ЧПУ или стандартных станках при работе с такими группами металлов, как сталь, нержавеющая сталь и цветные металлы с пределом прочности до 1500 Н/мм2 и расширением > 10%. Исполнение: Со смазочными канавками, конструкционные размеры соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) Преимущество: Оптимальная инновационная геометрия для обработки высокопрочных материалов Высококачественный, устойчивый к скручиванию режущий материал HSSE и обработка поверхности обеспечивают длительный срок службы I с. 776 с. 297 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13396350-374 28 12 10 30 40 30 40 25 35 30 Режущий материал HSSE Поверхность TiCN Допуск метчика ISO 2X (6HX) Форма угла подъема Вид применения/тип станка ЧПУ Стандартный Подача охлаждающей жидкости Внешне Ш f DIN 13396... Идент. № MF8 7,55 90 6,2 374 350 77,00 MF10 9,55 90 374 352 90,00 MF10 ,25 9,45 100 374 354 85,00 MF12 ,55 100 374 356 116,00 MF12 ,25 ,45 100 374 358 106,00 MF12 1,5 11,3 100 374 360 122,00 MF14 ,25 13,4 100 374 362 128,00 MF14 1,5 13,3 100 374 364 144,00 Цена/шт., MF S3xd с. 237 с. 23 245
