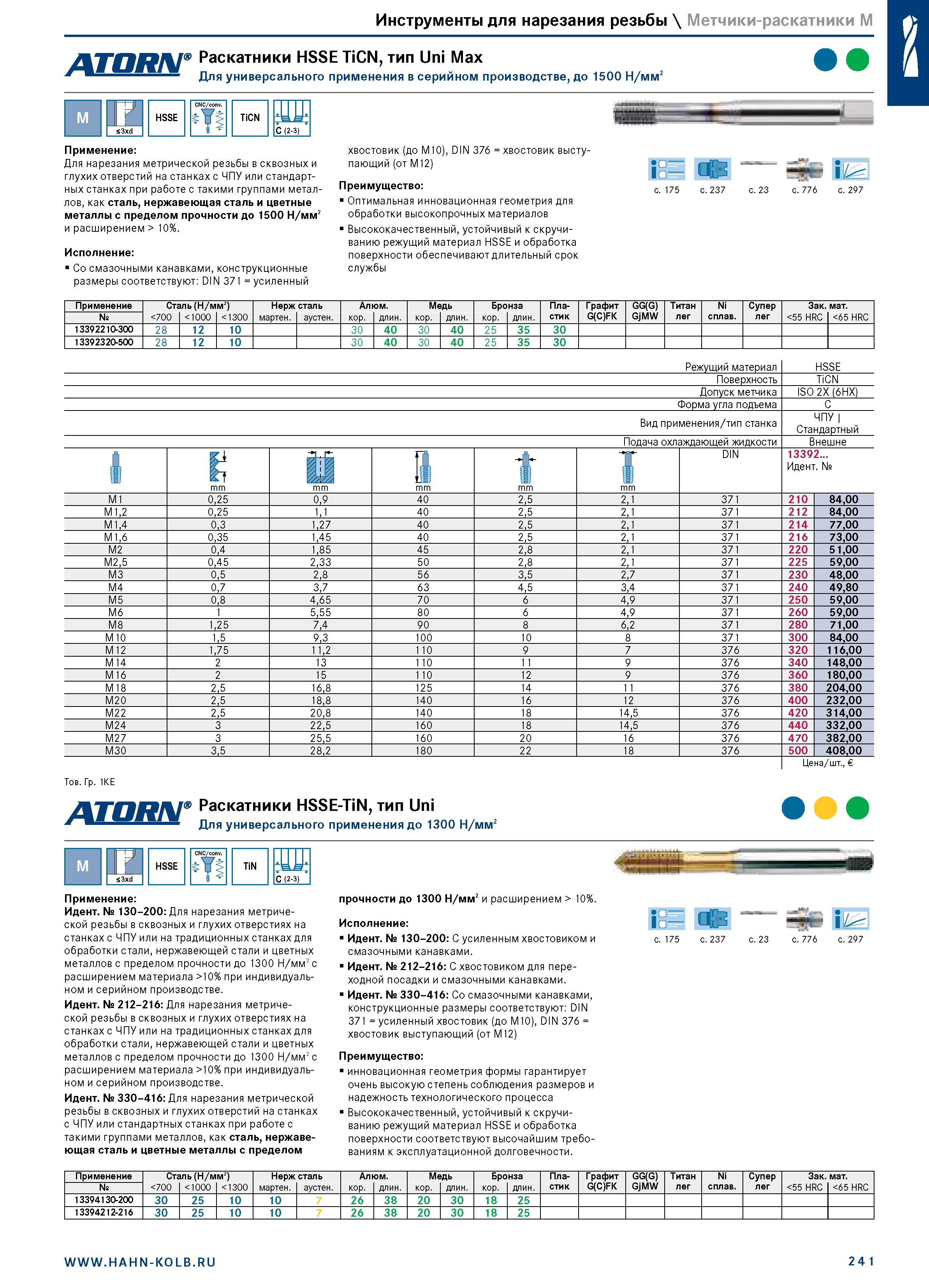

Инструменты для нарезания резьбы \ Метчики-раскатники M Раскатники HSSE TiCN, тип Uni Max Для универсального применения в серийном производстве, до 1500 Н/мм2 M HSSE TiCN Ш C (2-3) Применение: Для нарезания метрической резьбы в сквозных и глухих отверстий на станках с ЧПУ или стандартных станках при работе с такими группами металлов, как сталь, нержавеющая сталь и цветные металлы с пределом прочности до 1500 Н/мм2 и расширением > 10%. Исполнение: Со смазочными канавками, конструкционные размеры соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) Преимущество: Оптимальная инновационная геометрия для обработки высокопрочных материалов Высококачественный,устойчивый к скручиванию режущий материал HSSE и обработка поверхности обеспечивают длительный срок службы с. 175 с. 237 с. 23 с. 776 с. 297 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13392210-300 28 12 10 30 40 30 40 25 35 30 13392320-500 28 12 10 30 40 30 40 25 35 30 Режущий материал HSSE Поверхность TiCN Допуск метчика ISO 2X (6HX) Форма угла подъема Вид применения/тип станка ЧПУ Стандартный Подача охлаждающей жидкости Внешне t DIN 13392... Идент. № 0,25 0,9 40 2,5 2,1 371 210 84,00 M1,2 0,25 40 2,5 2,1 371 212 84,00 M1,4 0,3 1,27 40 2,5 2,1 371 214 77,00 M1,6 0,35 1,45 40 2,5 2,1 371 216 73,00 M2 0,4 1,85 45 2,8 2,1 371 220 51,00 M2,5 0,45 2,33 50 2,8 2,1 371 225 59,00 M3 0,5 2,8 56 3,5 2,7 371 230 48,00 M4 0,7 3,7 63 4,5 3,4 371 240 49,80 M5 0,8 4,65 70 4,9 371 250 59,00 M6 5,55 4,9 371 260 59,00 M8 ,25 7,4 90 6,2 371 280 71,00 M10 1,5 9,3 100 371 300 84,00 M12 ,75 11,2 376 320 116,00 M14 13 376 340 148,00 M16 15 12 376 360 180,00 2,5 16,8 125 14 376 380 204,00 M20 2,5 140 376 400 232,00 M22 2,5 20,8 140 14,5 376 420 314,00 M24 22,5 160 14,5 376 440 332,00 M27 25,5 160 20 376 470 382,00 M30 3,5 28,2 22 376 500 408,00 Цена/шт., Тов. Гр. 1KE Раскатники HSSE-TiN, тип Uni ш Для универсального применения до 1300 Н/мм2 га HSSE CNC/conv. Ф TiN м S3xd I C (2-3) Применение: Идент. № 130-200: Для нарезания метрической резьбы в сквозных и глухих отверстиях на станках с ЧПУ или на традиционных станках для обработки стали, нержавеющей стали и цветных металлов с пределом прочности до 1300 Н/мм2 с расширением материала >10% при индивидуальном и серийном производстве. Идент. № 212-216: Для нарезания метрической резьбы в сквозных и глухих отверстиях на станках с ЧПУ или на традиционных станках для обработки стали, нержавеющей стали и цветных металлов с пределом прочности до 1300 Н/мм2 с расширением материала >10% при индивидуальном и серийном производстве. Идент. № 330-416: Для нарезания метрической резьбы в сквозных и глухих отверстий на станках с ЧПУ или стандартных станках при работе с такими группами металлов, как сталь, нержавеющая сталь и цветные металлы с пределом прочности до 1300 Н/мм2 и расширением > 10%. Исполнение: Идент. № 130-200: С усиленным хвостовиком и смазочными канавками. Идент. № 212-216: С хвостовиком для переходной посадки и смазочными канавками. Идент. № 330-416: Со смазочными канавками, конструкционные размеры соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) Преимущество: инновационная геометрия формы гарантирует очень высокую степень соблюдения размеров и надежность технологического процесса Высококачественный, устойчивый к скручиванию режущий материал HSSE и обработка поверхности соответствуют высочайшим требованиям к эксплуатационной долговечности. gala с. 175 с. 237 с. 23 с. 776 с. 297 S3xd Применение № Ста 700 ль (Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13394130-200 30 25 10 10 7 26 38 20 30 18 25 13394212-216 30 25 10 10 7 26 38 20 30 18 25 24 1
