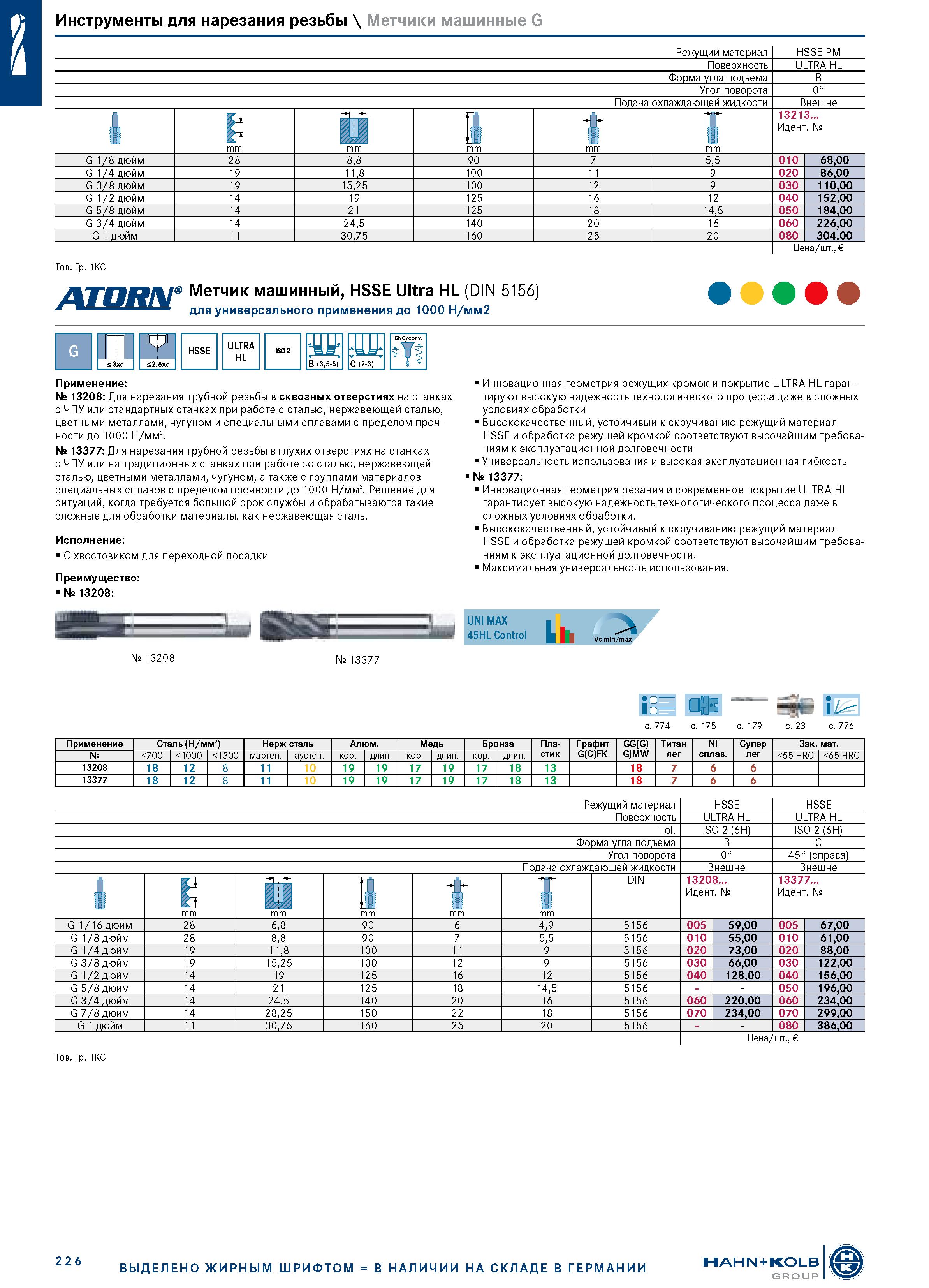

240 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.226

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 226 0240 Lab2u

Инструменты для нарезания резьбы \ Метчики машинные G Поверхность ULTRA HL Форма угла подъема B Угол поворота 0° Подача охлаждающей жидкости Внешне 1 mm 1 mm t mm I mm 13213... Идент. № В mm G 1/8 дюйм 28 8,8 90 7 5,5 010 68,00 G 1/4 дюйм 19 11,8 100 11 9 020 86,00 G 3/8 дюйм 19 15,25 100 12 9 030 110,00 G 1/2 дюйм 14 19 125 16 12 040 152,00 G 5/8 дюйм 14 21 125 18 14,5 050 184,00 G 3/4 дюйм 14 24,5 140 20 16 060 226,00 G 1 дюйм 11 30,75 160 25 20 080 304,00 Тов. Гр. 1KC Метчик машинный, HSSE Ultra HL (DIN 5156) для универсального применения до 1000 Н/мм2 Цена/шт., ULTRA HL J B (3,5-5) C (2-3) HSSE S3xd S2.5xd Применение: № 13208: Для нарезания трубной резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при работе с сталью, нержавеющей сталью, цветными металлами, чугуном и специальными сплавами с пределом прочности до 1000 Н/мм2. № 13377: Для нарезания трубной резьбы в глухих отверстиях на станках с ЧПУ или на традиционных станках при работе со сталью, нержавеющей сталью, цветными металлами, чугуном, а также с группами материалов специальных сплавов с пределом прочности до 1000 Н/мм2. Решение для ситуаций, когда требуется большой срок службы и обрабатываются такие сложные для обработки материалы, как нержавеющая сталь. Исполнение: С хвостовиком для переходной посадки Преимущество: № 13208: Инновационная геометрия режущих кромок и покрытие ULTRA HL гарантируют высокую надежность технологического процесса даже в сложных условиях обработки Высококачественный, устойчивый к скручиванию режущий материал HSSE и обработка режущей кромкой соответствуют высочайшим требованиям к эксплуатационной долговечности Универсальность использования и высокая эксплуатационная гибкость № 13377: Инновационная геометрия резания и современное покрытие ULTRA HL гарантирует высокую надежность технологического процесса даже в сложных условиях обработки. Высококачественный, устойчивый к скручиванию режущий материал HSSE и обработка режущей кромкой соответствуют высочайшим требованиям к эксплуатационной долговечности. Максимальная универсальность использования. № 13208 № 13377 UNI MAX 45HL Control Lh Vc mln/ma с. 776 с. 774 с. 175 с. 23 Применение № Стг 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Алю кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13208 18 12 8 11 10 19 19 17 19 17 18 13 18 7 6 6 13377 18 12 8 11 10 19 19 17 19 17 18 13 18 7 6 6 Режущий материал HSSE Поверхность ULTRA HL ULTRA HL Tol. ISO 2 (6H) ISO 2 (6H) Форма угла подъема B C Угол поворота 0° 45° (справа) Подача охлаждающей жидкости Внешне Внешне 1 mm ” 1 Г” mm mm I mm DIN 13208... Идент. № 13377... Идент. № В mm G 1/16 дюйм 28 6,8 90 6 4,9 5156 005 59,00 005 67,00 G 1/8 дюйм 28 8,8 90 7 5,5 5156 010 55,00 010 61,00 G 1/4 дюйм 19 11,8 100 11 9 5156 020 73,00 020 88,00 G 3/8 дюйм 19 15,25 100 12 9 5156 030 66,00 030 122,00 G 1/2 дюйм 14 19 125 16 12 5156 040 128,00 040 156,00 G 5/8 дюйм 14 21 125 18 14,5 5156 - - 050 196,00 G 3/4 дюйм 14 24,5 140 20 16 5156 060 220,00 060 234,00 G 7/8 дюйм 14 28,25 150 22 18 5156 070 234,00 070 299,00 G 1 дюйм 11 30,75 160 25 20 5156 - - 080 386,00 Цена/шт., Тов. Гр. 1KC 226 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
