234 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.220

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 220 0234 Lab2u

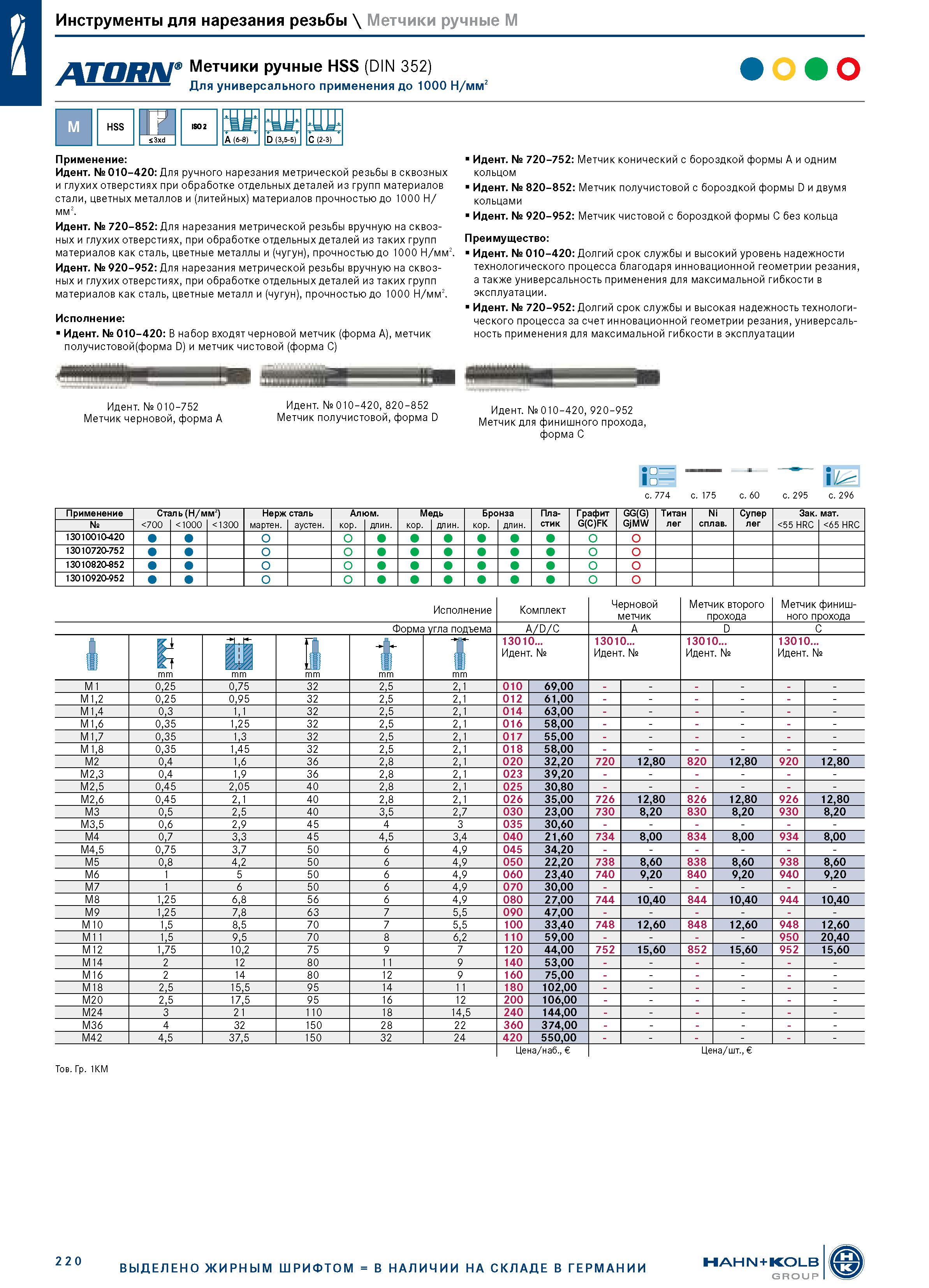

Инструменты для нарезания резьбы \ Метчики ручные M Метчики ручные HSS (DIN 352) ф Q Для универсального применения до 1000 Н/мм2 м HSS - U A (6-8) D (3,5-5) C (2-3) S3xd Применение: Идент. № 010-420: Для ручного нарезания метрической резьбы в сквозных и глухих отверстиях при обработке отдельных деталей из групп материалов стали, цветных металлов и (литейных) материалов прочностью до 1000 Н/ мм2. Идент. № 720-852: Для нарезания метрической резьбы вручную на сквозных и глухих отверстиях, при обработке отдельных деталей из таких групп материалов как сталь, цветные металлы и (чугун), прочностью до 1000 Н/мм2. Идент. № 920-952: Для нарезания метрической резьбы вручную на сквозных и глухих отверстиях, при обработке отдельных деталей из таких групп материалов как сталь, цветные металл и (чугун), прочностью до 1000 Н/мм2. Исполнение: Идент. № 010-420: В набор входят черновой метчик (форма A), метчик получистовой(форма D) и метчик чистовой (форма C) Идент. № 720-752: Метчик конический с бороздкой формы A и одним кольцом Идент. № 820-852: Метчик получистовой с бороздкой формы D и двумя кольцами Идент. № 920-952: Метчик чистовой с бороздкой формы C без кольца Преимущество: Идент. № 010-420: Долгий срок службы и высокий уровень надежности технологического процесса благодаря инновационной геометрии резания, а также универсальность применения для максимальной гибкости в эксплуатации. Идент. № 720-952: Долгий срок службы и высокая надежность технологического процесса за счет инновационной геометрии резания, универсальность применения для максимальной гибкости в эксплуатации Идент. № 010-752 Идент. № °1°-420, 82°-852 Идент № 010-420 920-952 Метчик черновой, форма А Метчик полистовой, форма D Метчик для финишного прохода, форма C с. 774 с. 175 с. 60 с. 295 с. 296 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13010010-420 13010720-752 13010820-852 13010920-952 Исполнение Комплект Черновой метчик Метчик второго прохода Метчик финишного прохода Форма угла подъема A/D/C A D C 1 mm -И H- mm " mm I mm 13010... Идент. № 13010... Идент. № 13010... Идент. № 13010... Идент. № Ш mm M1 0,25 0,75 32 2,5 2,1 010 69,00 - M1,2 0,25 0,95 32 2,5 2,1 012 61,00 - M1,4 0,3 1,1 32 2,5 2,1 014 63,00 - M1,6 0,35 1,25 32 2,5 2,1 016 58,00 - M1,7 0,35 1,3 32 2,5 2,1 017 55,00 - M1,8 0,35 1,45 32 2,5 2,1 018 58,00 - M2 0,4 1,6 36 2,8 2,1 020 32,20 720 12,80 820 12,80 920 12,80 M2,3 0,4 1,9 36 2,8 2,1 023 39,20 - M2,5 0,45 2,05 40 2,8 2,1 025 30,80 - M2,6 0,45 2,1 40 2,8 2,1 026 35,00 726 12,80 826 12,80 926 12,80 M3 0,5 2,5 40 3,5 2,7 030 23,00 730 8,20 830 8,20 930 8,20 M3,5 0,6 2,9 45 4 3 035 30,60 - M4 0,7 3,3 45 4,5 3,4 040 21,60 734 8,00 834 8,00 934 8,00 M4,5 0,75 3,7 50 6 4,9 045 34,20 - M5 0,8 4,2 50 6 4,9 050 22,20 738 8,60 838 8,60 938 8,60 M6 1 5 50 6 4,9 060 23,40 740 9,20 840 9,20 940 9,20 M7 1 6 50 6 4,9 070 30,00 - M8 1,25 6,8 56 6 4,9 080 27,00 744 10,40 844 10,40 944 10,40 M9 1,25 7,8 63 7 5,5 090 47,00 - M10 1,5 8,5 70 7 5,5 100 33,40 748 12,60 848 12,60 948 12,60 M11 1,5 9,5 70 8 6,2 110 59,00 - - - - 950 20,40 M12 1,75 10,2 75 9 7 120 44,00 752 15,60 852 15,60 952 15,60 M14 2 12 80 11 9 140 53,00 - M16 2 14 80 12 9 160 75,00 - M18 2,5 15,5 95 14 11 180 102,00 - M20 2,5 17,5 95 16 12 200 106,00 - M24 3 21 110 18 14,5 240 144,00 - M36 4 32 150 28 22 360 374,00 - M42 4,5 37,5 150 32 24 420 550,00 - Цена/наб., Цена/шт., Тов. Гр. 1KM 220 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
