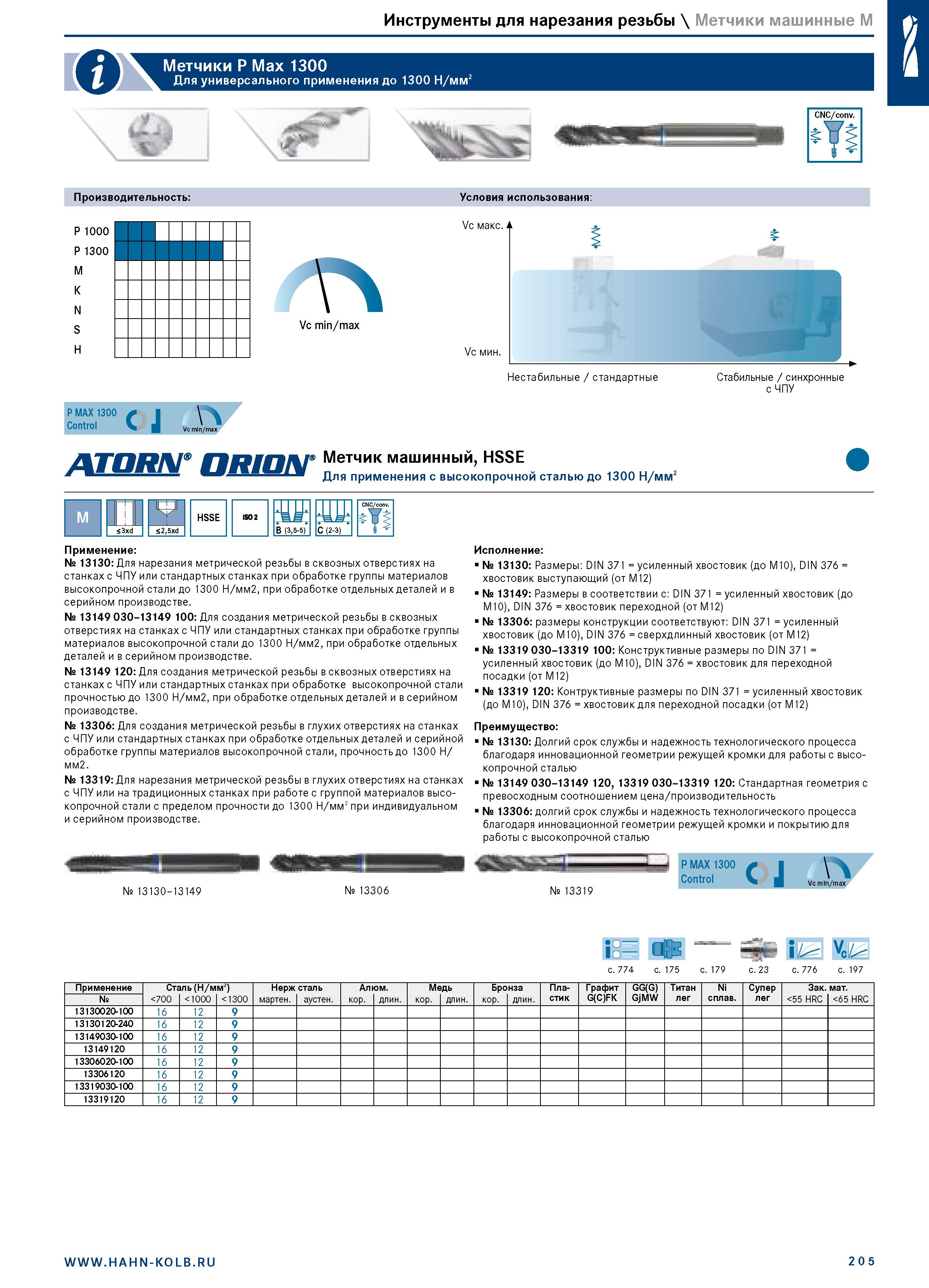

Инструменты для нарезания резьбы \ Метчики машинные M № Метчики P Max 1300 Для универсального применения до 1300 Н/мм2 CNC/conv. Производительность: Условия использования: P 1000 P 1300 M K N S H P MAX 1300 Control С J Vc min/max \\ Vc min/max Vc макс. Vc мин. Нестабильные / стандартные Стабильные / синхронные с ЧПУ ator/v пнюлг Д16 м- . hsse н л Для применения с высокопрочной сталью до 1300 Н/мм2 i 1 1 £3xd Ш fi2,5xd HSSE ISO 2 Ш B (3,5-5) m C (2-3) CNC/conv. Применение: № 13130:Для нарезания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при обработке группы материалов высокопрочной стали до 1300 Н/мм2, при обработке отдельных деталей и в серийном производстве. № 13149 030-13149 100: Для создания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при обработке группы материалов высокопрочной стали до 1300 Н/мм2, при обработке отдельных деталей и в серийном производстве. № 13149 120: Для создания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при обработке высокопрочной стали прочностью до 1300 Н/мм2, при обработке отдельных деталей и в серийном производстве. № 13306: Для создания метрической резьбы в глухих отверстиях на станках с ЧПУ или стандартных станках при обработке отдельных деталей и серийной обработке группы материалов высокопрочной стали, прочность до 1300 Н/ мм2. № 13319: Для нарезания метрической резьбы в глухих отверстиях на станках с ЧПУ или на традиционных станках при работе с группой материалов высокопрочной стали с пределом прочности до 1300 Н/мм2 при индивидуальном и серийном производстве. Исполнение: № 13130: Размеры: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) № 13149: Размеры в соответствии с: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик переходной (от M12) № 13306: размеры конструкции соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) № 13319 030-13319 100: Конструктивные размеры по DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик для переходной посадки (от M12) № 13319 120: Контруктивные размеры по DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик для переходной посадки (от M12) Преимущество: № 13130: Долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки для работы с высокопрочной сталью № 13149 030-13149 120, 13319 030-13319 120: Стандартная геометрия с превосходным соотношением цена/производительность № 13306: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки и покрытию для работы с высокопрочной сталью № 13130-13149 № 13306 № 13319 P MAX 1300 Control С J ' Vc min/max Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13130020-100 16 12 9 13130120-240 16 12 9 13149030-100 16 12 9 13149120 16 12 9 13306020-100 16 12 9 13306120 16 12 9 13319030-100 16 12 9 13319120 16 12 9 205
