205 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.191

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 191 0205 Lab2u

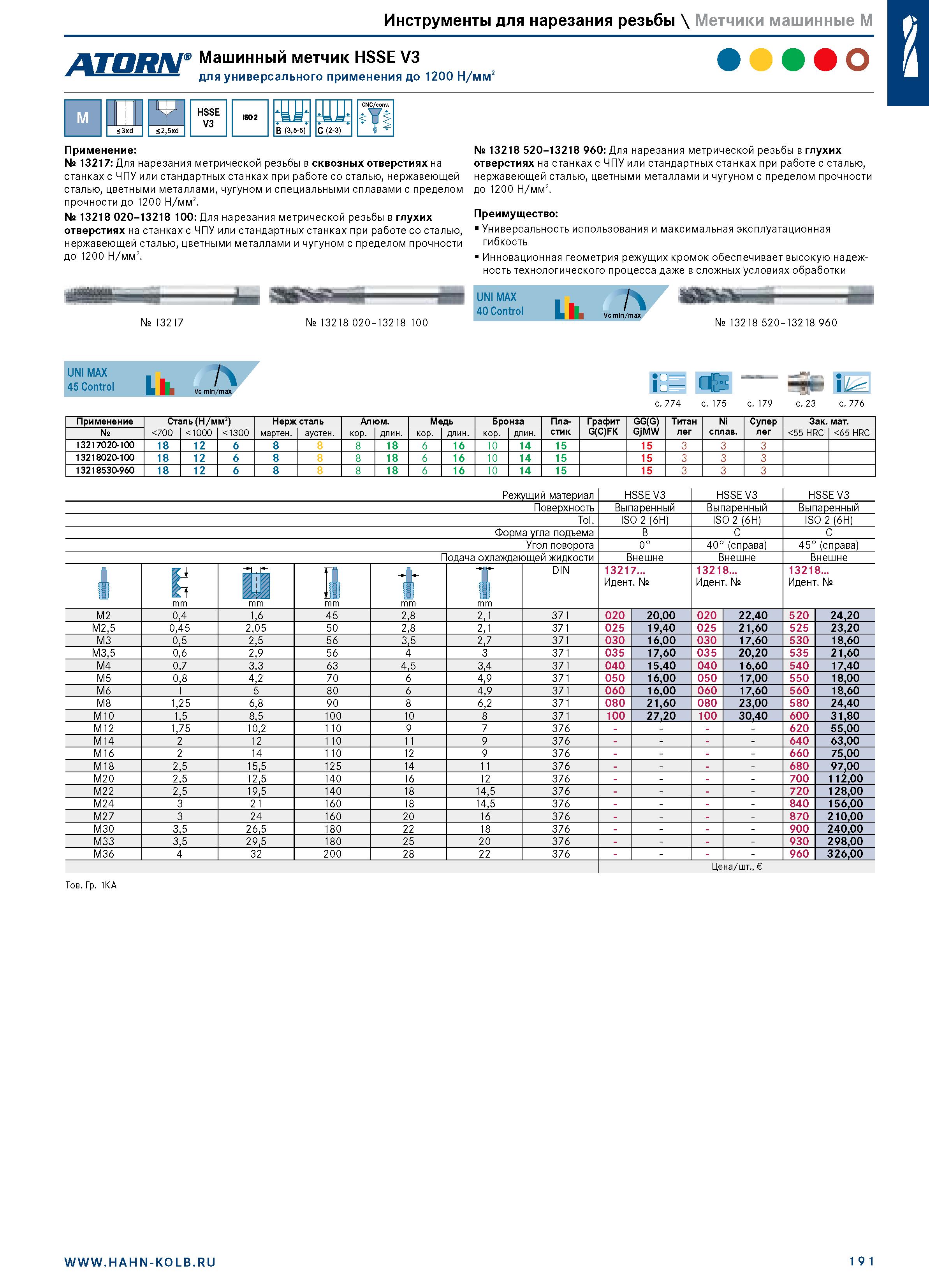

Инструменты для нарезания резьбы \ Метчики машинные M лшш г Машинный метчик HSSE V3 для универсального применения до 1200 Н/мм2 M £2,5xd HSSE V3 J L- B (3,5-5) C (2-3) Применение: № 13217: Для нарезания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при работе со сталью, нержавеющей сталью, цветными металлами, чугуном и специальными сплавами с пределом прочности до 1200 Н/мм2. № 13218 020-13218 100: Для нарезания метрической резьбы в глухих отверстиях на станках с ЧПУ или стандартных станках при работе со сталью, нержавеющей сталью, цветными металлами и чугуном с пределом прочности до 1200 Н/мм2. № 13218 520-13218 960: Для нарезания метрической резьбы в глухих отверстиях на станках с ЧПУ или стандартных станках при работе с сталью, нержавеющей сталью, цветными металлами и чугуном с пределом прочности до 1200 Н/мм2. Преимущество: Универсальность использования и максимальная эксплуатационная гибкость Инновационная геометрия режущих кромок обеспечивает высокую надежность технологического процесса даже в сложных условиях обработки № 13217 № 13218 020-13218 100 UNI MAX 40 Control Lb li № 13218 520-13218 960 S3xd Vc mln/ma ll Jy c. 774 c. 175 c. 179 c. 23 c. 776 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13217020-100 18 12 6 8 8 8 18 6 16 10 14 15 15 3 3 3 13218020-100 18 12 6 8 8 8 18 6 16 10 14 15 15 3 3 3 13218530-960 18 12 6 8 8 8 18 6 16 10 14 15 15 3 3 3 Режущий материал HSSE V3 HSSE V3 HSSE V3 Поверхность Выпаренный Выпаренный Выпаренный Tol. ISO 2 (6H) ISO 2 (6H) ISO 2 (6H) Форма угла подъема B C C Угол поворота 0° 40° (справа) 45° (справа) Подача охлаждающей жидкости Внешне Внешне Внешне 1 mm - i i mm " mm I mm DIN 13217... Идент. № 13218... Идент. № 13218... Идент. № ш mm M2 0,4 1,6 45 2,8 2,1 371 020 20,00 020 22,40 520 24,20 M2,5 0,45 2,05 50 2,8 2,1 371 025 19,40 025 21,60 525 23,20 M3 0,5 2,5 56 3,5 2,7 371 030 16,00 030 17,60 530 18,60 M3,5 0,6 2,9 56 4 3 371 035 17,60 035 20,20 535 21,60 M4 0,7 3,3 63 4,5 3,4 371 040 15,40 040 16,60 540 17,40 M5 0,8 4,2 70 6 4,9 371 050 16,00 050 17,00 550 18,00 M6 1 5 80 6 4,9 371 060 16,00 060 17,60 560 18,60 M8 1,25 6,8 90 8 6,2 371 080 21,60 080 23,00 580 24,40 M10 1,5 8,5 100 10 8 371 100 27,20 100 30,40 600 31,80 M12 1,75 10,2 110 9 7 376 - - - - 620 55,00 M14 2 12 110 11 9 376 - - - - 640 63,00 M16 2 14 110 12 9 376 - - - - 660 75,00 M18 2,5 15,5 125 14 11 376 - - - - 680 97,00 M20 2,5 12,5 140 16 12 376 - - - - 700 112,00 M22 2,5 19,5 140 18 14,5 376 - - - - 720 128,00 M24 3 21 160 18 14,5 376 - - - - 840 156,00 M27 3 24 160 20 16 376 - - - - 870 210,00 M30 3,5 26,5 180 22 18 376 - - - - 900 240,00 M33 3,5 29,5 180 25 20 376 - - - - 930 298,00 M36 4 32 200 28 22 376 - - - - 960 326,00 Цена/шт., Тов. Гр. 1KA 1 9 1
