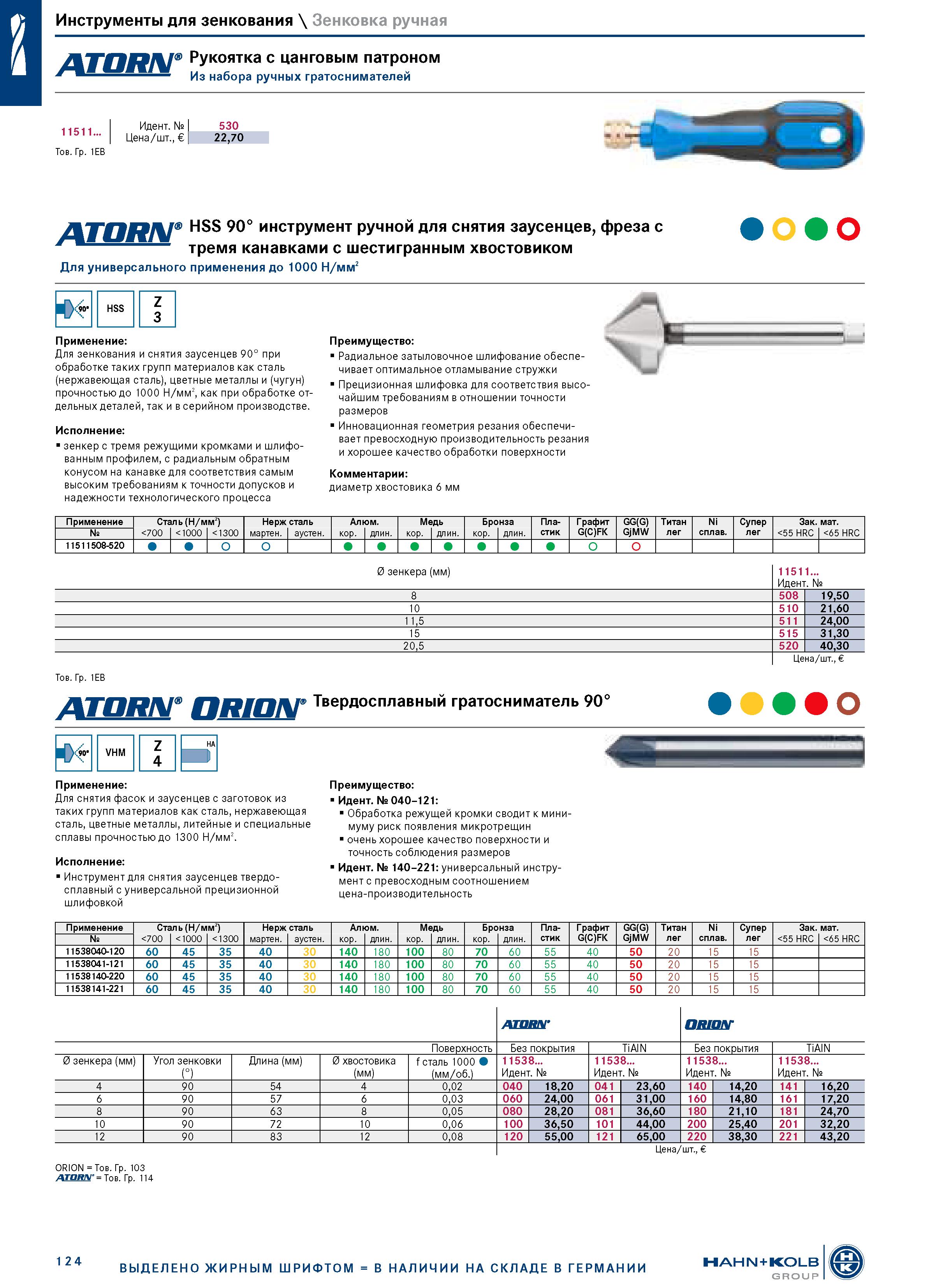

Инструменты для зенкования \ Зенковка ручная Рукоятка с цанговым патроном Из набора ручных гратоснимателей 11511... I Тов. Гр. 1EB Идент. № Цена/шт., 530 22,70 HSS 90° инструмент ручной для снятия заусенцев, фреза с тремя канавками с шестигранным хвостовиком ATORN Для универсального применения до 1000 Н/мм HSS Z 3 Применение: Для зенкования и снятия заусенцев 90° при обработке таких групп материалов как сталь (нержавеющая сталь), цветные металлы и (чугун) прочностью до 1000 Н/мм2, как при обработке отдельных деталей, так и в серийном производстве. Исполнение: зенкер с тремя режущими кромками и шлифованным профилем, с радиальным обратным конусом на канавке для соответствия самым высоким требованиям к точности допусков и надежности технологического процесса Преимущество: Радиальное затыловочное шлифование обеспечивает оптимальное отламывание стружки Прецизионная шлифовка для соответствия высочайшим требованиям в отношении точности размеров Инновационная геометрия резания обеспечивает превосходную производительность резания и хорошее качество обработки поверхности Комментарии: диаметр хвостовика 6 мм Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11511508-520 0 зенкера (мм) 11511... Идент. № 8 508 19,50 10 510 21,60 11,5 511 24,00 15 515 31,30 20,5 520 40,30 Цена/шт., Тов. Гр. 1EB дтдянг пяты г Твердосплавный гратосниматель 90° VHM Z 4 HA ш Применение: Для снятия фасок и заусенцев с заготовок из таких групп материалов как сталь, нержавеющая сталь, цветные металлы, литейные и специальные сплавы прочностью до 1300 Н/мм2. Исполнение: Инструмент для снятия заусенцев твердосплавный с универсальной прецизионной шлифовкой Преимущество: Идент. № 040-121: Обработка режущей кромки сводит к минимуму риск появления микротрещин очень хорошее качество поверхности и точность соблюдения размеров Идент. № 140-221: универсальный инструмент с превосходным соотношением цена-производительность Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 11538040-120 60 45 35 40 30 140 180 100 80 70 60 55 40 50 20 15 15 11538041-121 60 45 35 40 30 140 180 100 80 70 60 55 40 50 20 15 15 11538140-220 60 45 35 40 30 140 180 100 80 70 60 55 40 50 20 15 15 11538141-221 60 45 35 40 30 140 180 100 80 70 60 55 40 50 20 15 15 ЛТОИЛГ аатлг Поверхность Без покрытия TiAlN Без покрытия TiAlN 0 зенкера (мм) Угол зенковки (°) Длина (мм) 0 хвостовика (мм) f сталь 1000 (мм/об.) 11538... Идент. № 11538... Идент. № 11538... Идент. № 11538... Идент. № 4 90 54 4 0,02 040 18,20 041 23,60 140 14,20 141 16,20 6 90 57 6 0,03 060 24,00 061 31,00 160 14,80 161 17,20 8 90 63 8 0,05 080 28,20 081 36,60 180 21,10 181 24,70 10 90 72 10 0,06 100 36,50 101 44,00 200 25,40 201 32,20 12 90 83 12 0,08 120 55,00 121 65,00 220 38,30 221 43,20 Цена/шт., ORION = Тов. Гр. 103 ATOW4 = Тов. Гр. 114 1 24 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
