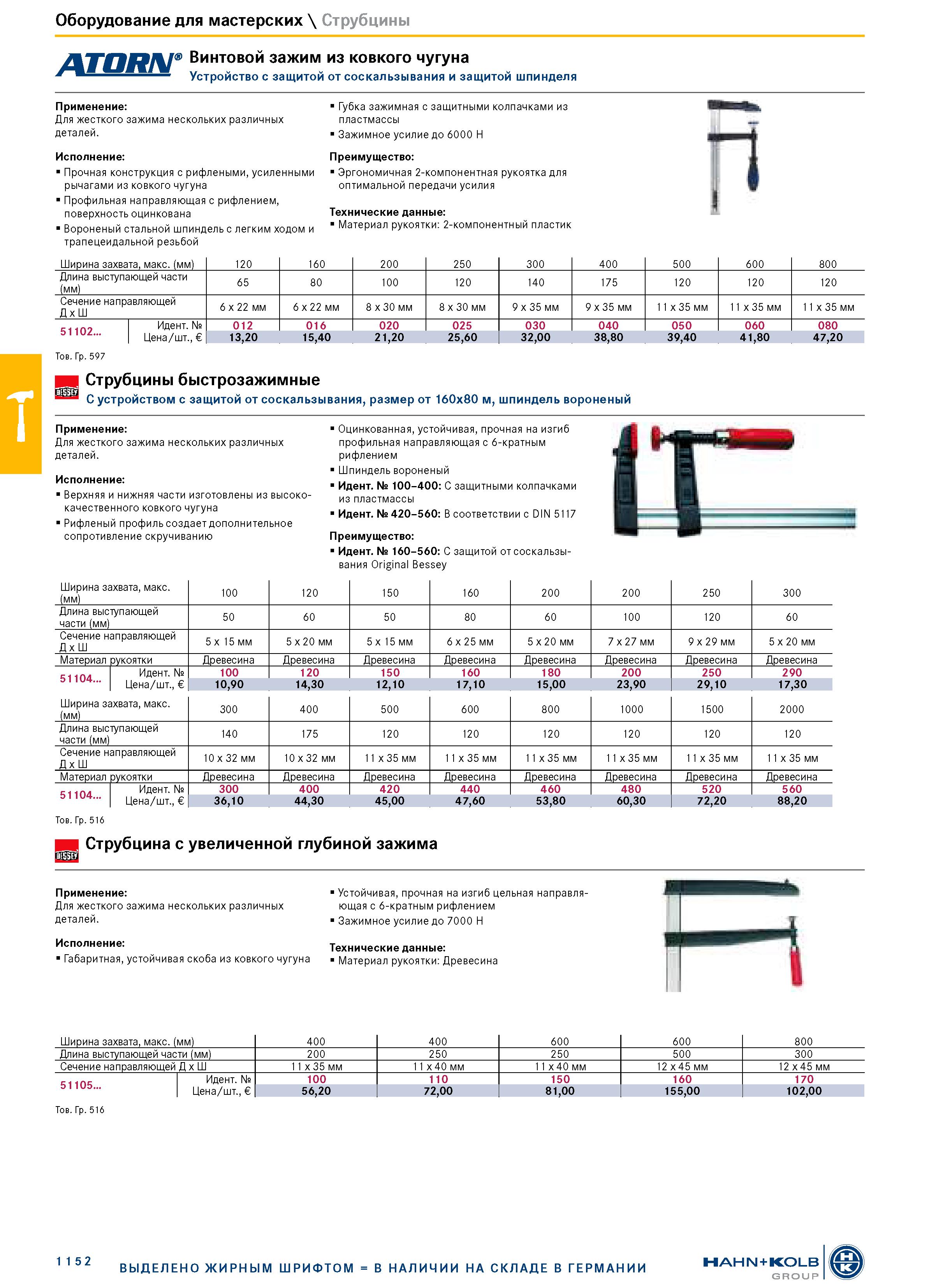

Оборудование для мастерских \ Струбцины Винтовой зажим из ковкого чугуна Устройство с защитой от соскальзывания и защитой шпинделя Применение: Для жесткого зажима нескольких различных деталей. Исполнение: Прочная конструкция с рифлеными, усиленными рычагами из ковкого чугуна Профильная направляющая с рифлением, поверхность оцинкована Вороненый стальной шпиндель с легким ходом и трапецеидальной резьбой Губка зажимная с защитными колпачками из пластмассы Зажимное усилие до 6000 Н Преимущество: Эргономичная 2-компонентная рукоятка для оптимальной передачи усилия Технические данные: Материал рукоятки: 2-компонентный пластик Ширина захвата, макс. (мм) 120 160 200 250 300 400 500 600 800 Длина выступающей части (мм) 65 80 100 120 140 175 120 120 120 Сечение направляющей Д х Ш 6 x 22 мм 6 x 22 мм 8 x 30 мм 8 x 30 мм 9 x 35 мм 9 x 35 мм 11x 35 мм 11 x 35 мм 11 x 35 мм 51102 Идент. № 51102... Цена/шт., 012 016 020 025 030 040 050 060 080 13,20 15,40 21,20 25,60 32,00 38,80 39,40 41,80 47,20 Тов. Гр. 597 щ Струбцины быстрозажимные ““ С устройством с защитой от соскальзывания, размер от 160x80 м, шпиндель вороненый Применение: Для жесткого зажима нескольких различных деталей. Исполнение: Верхняя и нижняя части изготовлены из высококачественного ковкого чугуна Рифленый профиль создает дополнительное сопротивление скручиванию Оцинкованная, устойчивая, прочная на изгиб профильная направляющая с 6-кратным рифлением Шпиндель вороненый Идент. № 100-400: С защитными колпачками из пластмассы Идент. № 420-560: В соответствии с DIN 5117 Преимущество: Идент. № 160-560: С защитой от соскальзывания Original Bessey Ширина захвата, макс. (мм) 100 120 150 160 200 200 250 300 Длина выступающей части (мм) 50 60 50 80 60 100 120 60 Сечение направляющей Д х Ш 5 x 15 мм 5 x 20 мм 5 x 15 мм 6 x 25 мм 5 x 20 мм 7 x 27 мм 9 x 29 мм 5 x 20 мм Материал рукоятки Древесина Древесина Древесина Древесина Древесина Древесина Древесина Древесина 51104 Идент. № 51104... Цена/шт., 100 120 150 160 180 200 250 290 10,90 14,30 12,10 17,10 15,00 23,90 29,10 17,30 Ширина захвата, макс. (мм) 300 400 500 600 800 1000 1500 2000 Длина выступающей части (мм) 140 175 120 120 120 120 120 120 Сечение направляющей Д х Ш 10 x 32 мм 10 x 32 мм 11 x 35 мм 11x 35 мм 11 x 35 мм 11 x 35 мм 11 x 35 мм 11 x 35 мм Материал рукоятки Древесина Древесина Древесина Древесина Древесина Древесина Древесина Древесина 51104 1 Идент. № 51104... Цена/шт., 300 400 420 440 460 480 520 560 36,10 44,30 45,00 47,60 53,80 60,30 72,20 88,20 Тов. Гр. 516 ц Струбцина с увеличенной глубиной зажима Применение: Для жесткого зажима нескольких различных деталей. Исполнение: Габаритная, устойчивая скоба из ковкого чугуна Устойчивая, прочная на изгиб цельная направляющая с 6-кратным рифлением Зажимное усилие до 7000 Н Технические данные: Материал рукоятки: Древесина Ширина захвата, макс. (мм) 400 400 600 600 800 Длина выступающей части (мм) 200 250 250 500 300 Сечение направляющей Д х Ш 11 x 35 мм 11 x 40 мм 11x 40 мм 12 x 45 мм 12 x 45 мм 51105 Идент. № Цена/шт., 100 110 150 160 170 56,20 72,00 81,00 155,00 102,00 Тов. Гр. 516 1152 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
