1075 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.1061

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 1061 1075 Lab2u

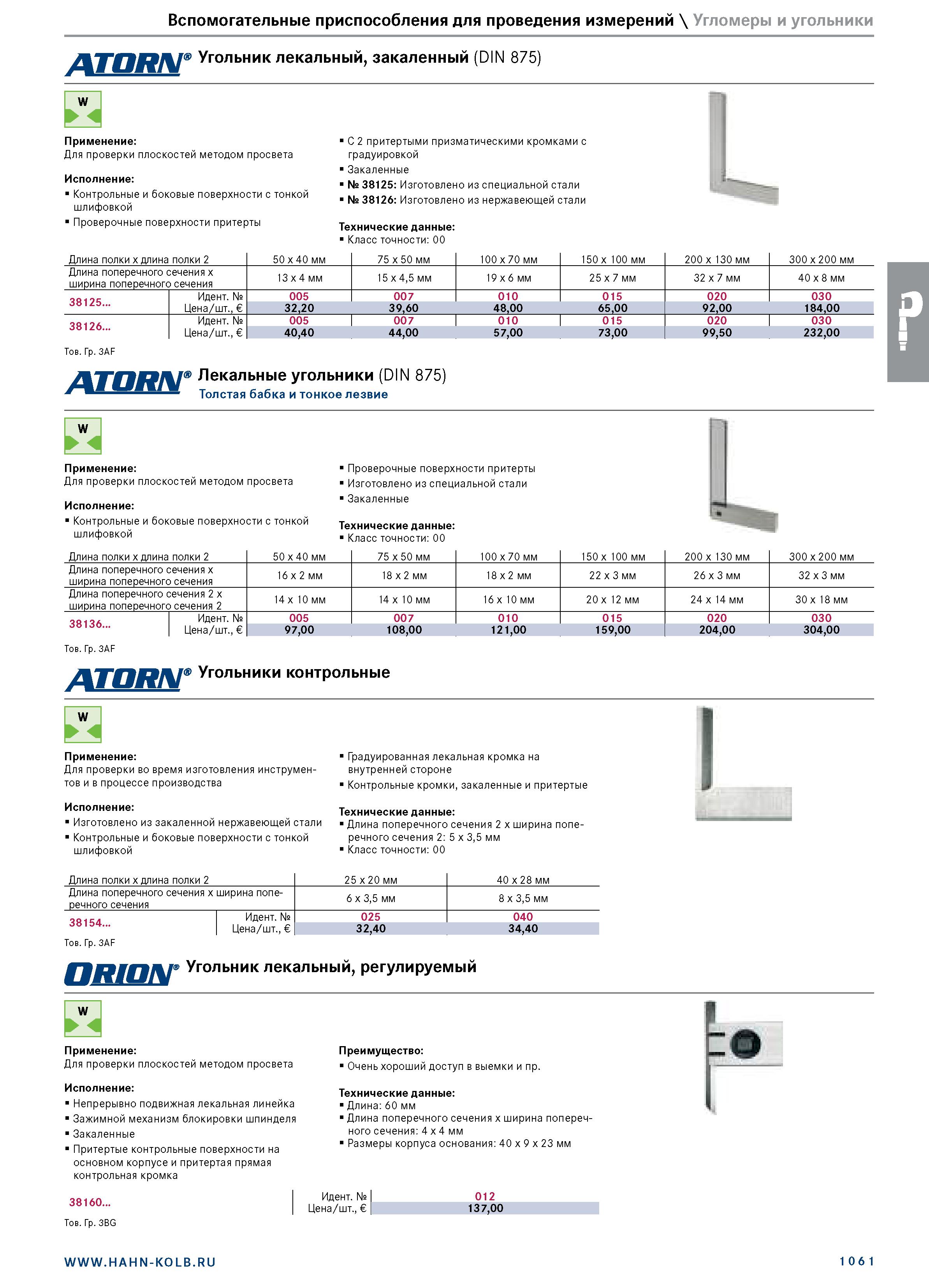

Вспомогательные приспособления для проведения измерений \ Угломеры и угольники ATORN9 Угольник лекальный, закаленный (DIN 875) Применение: Для проверки плоскостей методом просвета Исполнение: Контрольные и боковые поверхности с тонкой шлифовкой Проверочные поверхности притерты С 2 притертыми призматическими кромками с градуировкой Закаленные № 38125: И зготовлено из специальной стали № 38126: Изготовлено из нержавеющей стали Технические данные: Класс точности: 00 Длина полки x длина полки 2 50 x 40 мм 75 x 50 мм 100 x 70 мм 150 x 100 мм 200 x 130 мм 300 x 200 мм Длина поперечного сечения x ширина поперечного сечения 13 x 4 мм 15 x 4,5 мм 19 x 6 мм 25 x 7 мм 32 x 7 мм 40 x 8 мм 38125... Идент. № 005 007 010 015 020 030 Цена/шт., 32,20 39,60 48,00 65,00 92,00 184,00 38126... Идент. № 005 007 010 015 020 030 Цена/шт., 40,40 44,00 57,00 73,00 99,50 232,00 Тов. Гр. 3AF ATORN Лекальные угольники (DIN 875) Толстая бабка и тонкое лезвие . Применение: Для проверки плоскостей методом просвета Исполнение: Контрольные и боковые поверхности с тонкой шлифовкой Проверочные поверхности притерты Изготовлено из специальной стали Закаленные Технические данные: Класс точности: 00 Длина полки x длина полки 2 50 x 40 мм 75 x 50 мм 100 x 70 мм 150 x 100 мм 200 x 130 мм 300 x 200 мм Длина поперечного сечения x ширина поперечного сечения 16 x 2 мм 18 x 2 мм 18 x 2 мм 22 x 3 мм 26 x 3 мм 32 x 3 мм Длина поперечного сечения 2 x ширина поперечного сечения 2 14 x 10 мм 14 x 10 мм 16 x 10 мм 20 x 12 мм 24 x 14 мм 30 x 18 мм 38136... I ,, Идент. № Цена/шт., 005 007 010 015 020 030 97,00 108,00 121,00 159,00 204,00 304,00 Тов. Гр. 3AF ATORN ' Угольники контрольные I Применение: Для проверки во время изготовления инструментов и в процессе производства Исполнение: Изготовлено из закаленной нержавеющей стали Контрольные и боковые поверхности с тонкой шлифовкой Градуированная лекальная кромка на внутренней стороне Контрольные кромки, закаленные и притертые Технические данные: Длина поперечного сечения 2 x ширина поперечного сечения 2: 5 x 3,5 мм Класс точности: 00 Длина полки x длина полки 2 25 x 20 мм 40 x 28 мм Длина поперечного сечения x ширина поперечного сечения 6 x 3,5 мм 8 x 3,5 мм 38154... Идент. № 025 040 Цена/шт., 32,40 34,40 Тов. Гр. 3AF авиш г Угольник лекальный, регулируемый Применение: Для проверки плоскостей методом просвета Исполнение: Непрерывно подвижная лекальная линейка Зажимной механизм блокировки шпинделя Закаленные Притертые контрольные поверхности на основном корпусе и притертая прямая контрольная кромка 38160... Тов. Гр. 3BG Преимущество: Очень хороший доступ в выемки и пр. Технические данные: Длина: 60 мм Длина поперечного сечения x ширина поперечного сечения: 4 x 4 мм Размеры корпуса основания: 40 x 9 x 23 мм Идент. № Цена/шт., 012 137,00 106 1
