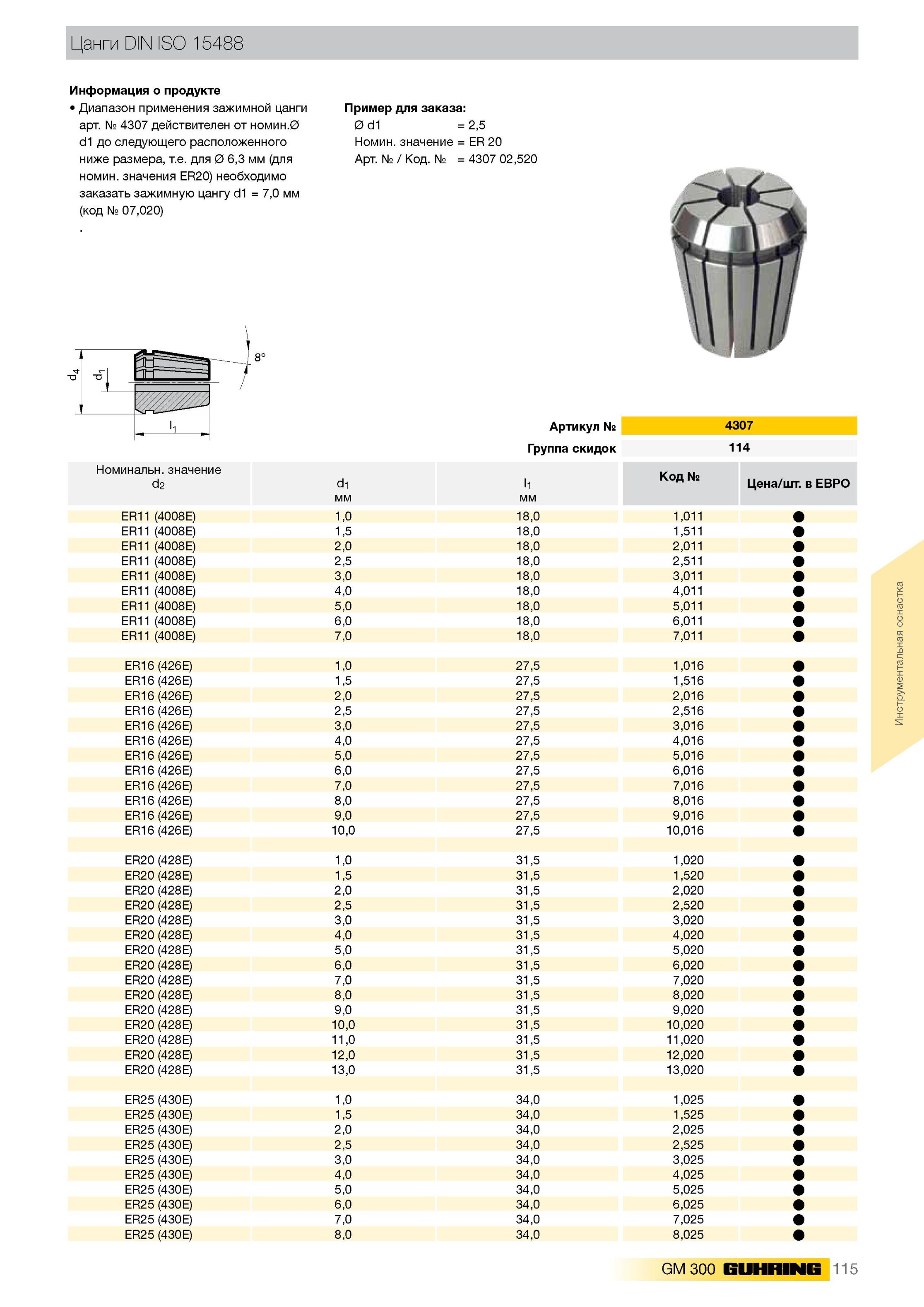

119 Каталог GUHRING 2012 Инструментальная оснастка и принадлежности Стр.115 |
|||||
Цанги DIN ISO 15488 Диапазон применения зажимной цанги артикул № 4307 действителен от номин. d1 до следующего расположенного ниже размера, т.е. для диаметрЦанги DIN ISO 15488 Диапазон применения зажимной цанги артикул № 4307 действителен от номин. d1 до следующего расположенного ниже размера, т.е. для диаметра 6,3 мм (для номин. значения ER20) необходимо заказать зажимную цангу d1 = 7,0 мм (код № 07,020) Пример для заказа 0 d1 = 2,5 Номин. значение = ER 20 Артикул № / Код. № = 4307 02,520 Номинальнальное значение d2 ER11 (4008E) ER11 (4008E) ER11 (4008E) ER11 (4008E) ER11 (4008E) ER11 (4008E) ER11 (4008E) ER11 (4008E) ER11 (4008E) d1 мм 1,0 1.5 2,0 2.5 3.0 4.0 5.0 6.0 7,0 Артикул № Группа скидок l1 мм 18,0 18,0 18,0 18,0 18,0 18,0 18,0 18,0 18,0 4307 114 Код № 1,011 1.511 2,011 2.511 3.011 4.011 5.011 6.011 7,011 цена за шт в ЕВРО ER16 (426E) 1,0 27,5 1,016 ER16 (426E) 1,5 27,5 1,516 ER16 (426E) 2,0 27,5 2,016 ER16 (426E) 2,5 27,5 2,516 ER16 (426E) 3,0 27,5 3,016 ER16 (426E) 4,0 27,5 4,016 ER16 (426E) 5,0 27,5 5,016 ER16 (426E) 6,0 27,5 6,016 ER16 (426E) 7,0 27,5 7,016 ER16 (426E) 8,0 27,5 8,016 ER16 (426E) 9,0 27,5 9,016 ER16 (426E) 10,0 27,5 10,016 ER20 (428E) 1,0 31,5 1,020 ER20 (428E) 1,5 31,5 1,520 ER20 (428E) 2,0 31,5 2,020 ER20 (428E) 2,5 31,5 2,520 ER20 (428E) 3,0 31,5 3,020 ER20 (428E) 4,0 31,5 4,020 ER20 (428E) 5,0 31,5 5,020 ER20 (428E) 6,0 31,5 6,020 ER20 (428E) 7,0 31,5 7,020 ER20 (428E) 8,0 31,5 8,020 ER20 (428E) 9,0 31,5 9,020 ER20 (428E) 10,0 31,5 10,020 ER20 (428E) 11,0 31,5 11,020 ER20 (428E) 12,0 31,5 12,020 ER20 (428E) 13,0 31,5 13,020 ER25 (430E) 1,0 34,0 1,025 ER25 (430E) 1,5 34,0 1,525 ER25 (430E) 2,0 34,0 2,025 ER25 (430E) 2,5 34,0 2,525 ER25 (430E) 3,0 34,0 3,025 ER25 (430E) 4,0 34,0 4,025 ER25 (430E) 5,0 34,0 5,025 ER25 (430E) 6,0 34,0 6,025 ER25 (430E) 7,0 34,0 7,025 ER25 (430E) 8,0 34,0 8,025 GM 300 115 Инструментальная оснастка Цанговая зажимная втулка Guhring к цанговым патронам для металлообработки на станочном оборудовании Информация о продукте |
|||||
