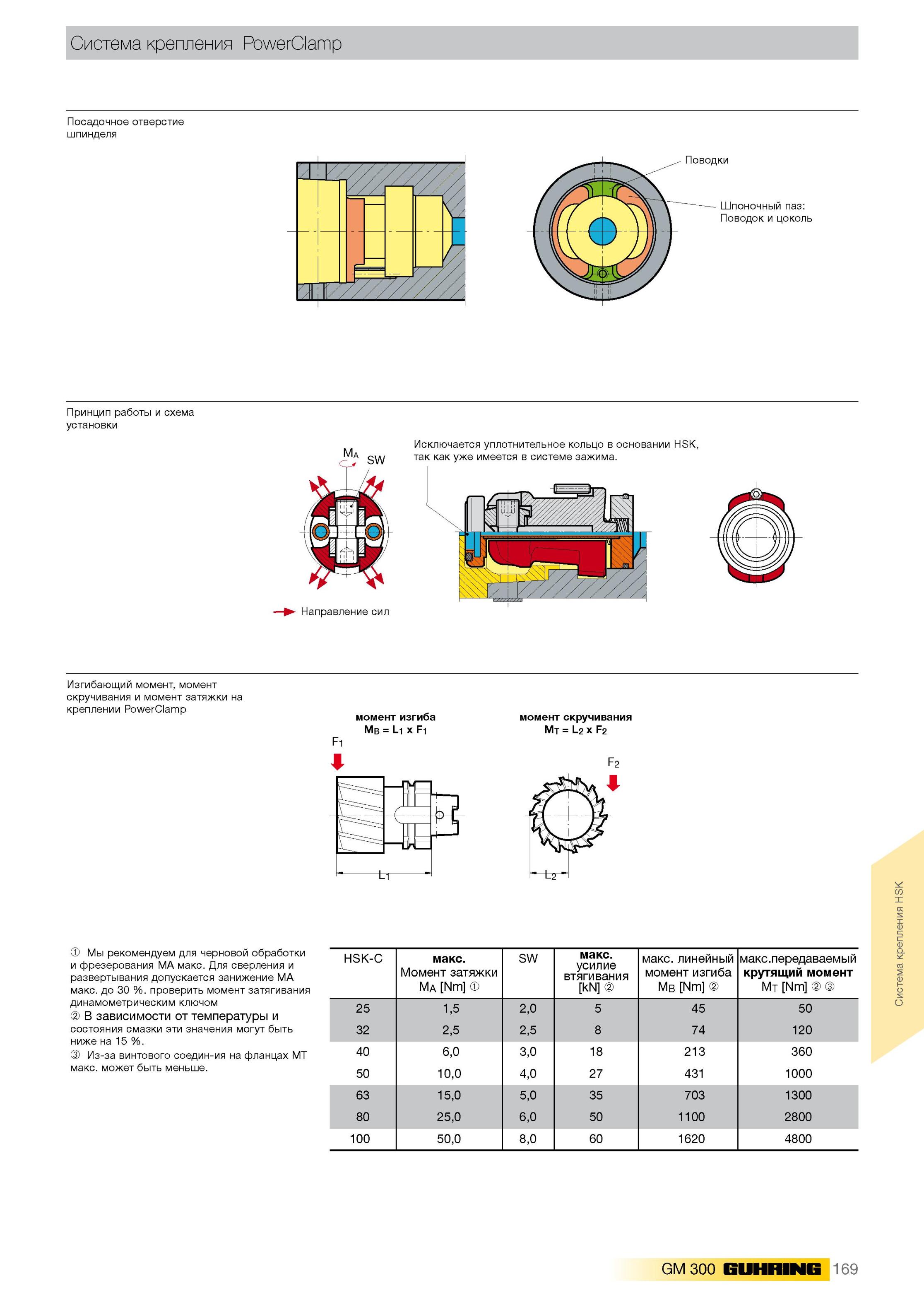

Система крепления PowerClamp Посадочное отверстие шпинделя Принцип работы и схема установки Исключается уплотнительное кольцо в основании HSK Уже имеется в системе зажима. Направление сил Изгибающий момент, момент скручивания и момент затяжки на креплении PowerClamp F1 момент изгиба Mb = L1 x F1 момент скручивания Mt = L2 x F2 Мы рекомендуем для черновой обработки и фрезерования МА макс. Для сверления и развертывания допускается занижение МА макс. до 30 %. проверить момент затягивания динамометрическим ключом В зависимости от температуры и состояния смазки эти значения могут быть ниже на 15 %. Из -за винтового соедин-ия на фланцах МТ макс. может быть меньше. HSK-C макс. Момент затяжки Ma [Nm] SW макс. усилие втягивания [kN] макс. линейный момент изгиба Mb [Nm] макс.передаваемый крутящий момент Mt [Nm] 25 1,5 2,0 5 45 50 32 2,5 2,5 8 74 120 40 6,0 3,0 18 213 360 50 10,0 4,0 27 431 1000 63 15,0 5,0 35 703 1300 80 25,0 6,0 50 1100 2800 100 50,0 8,0 60 1620 4800 GM 300 GUHRING 169 Система крепления HSK Поводки Шпоночный паз Поводок и цоколь Вспомогательный инструмент Guhring HSK DIN 69893 для многоцелевого механообрабатывающего оборудования машиностроительных производств
