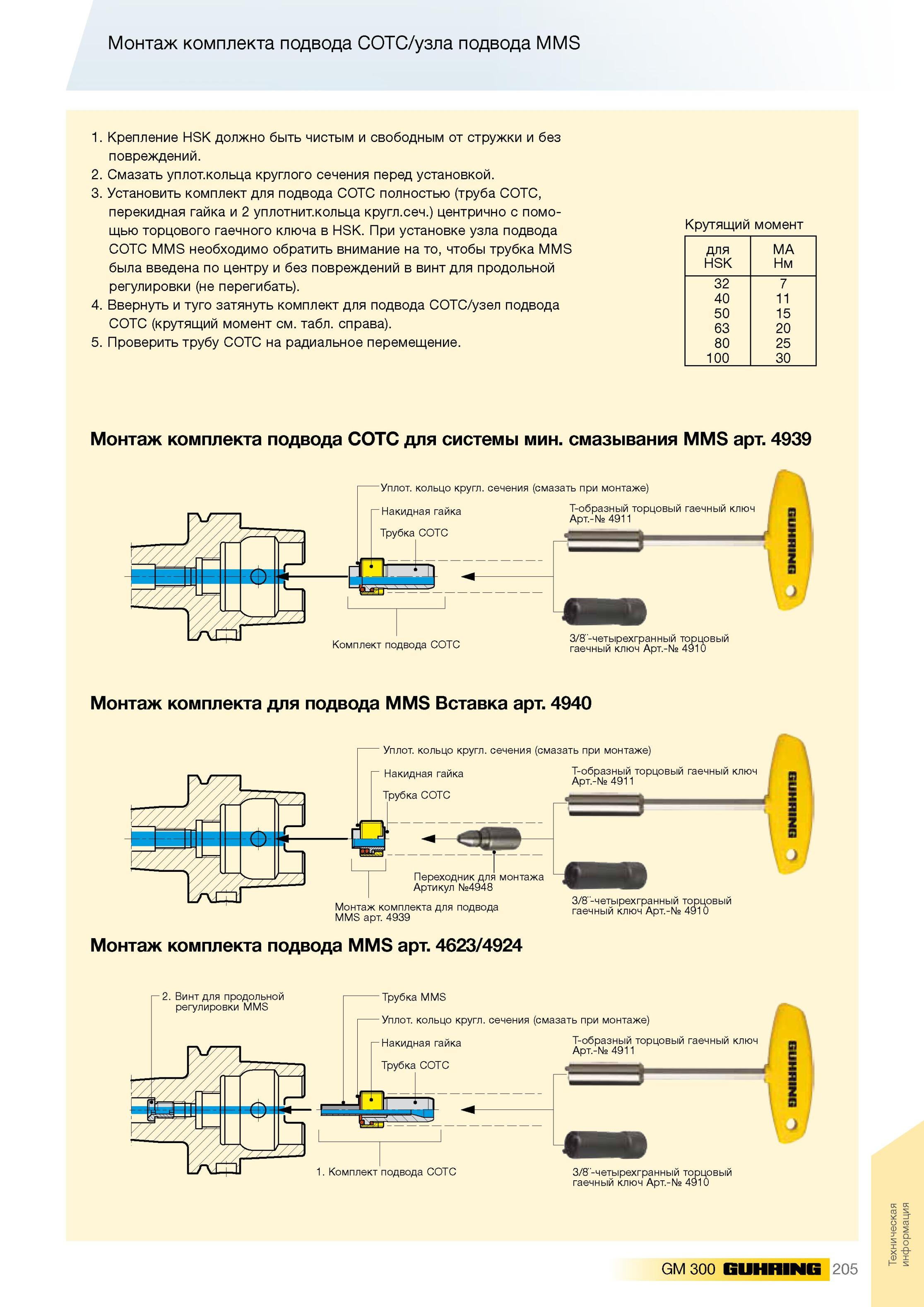

Крепление HSK должно быть чистым и свободным от стружки и без повреждений Смазать уплотнительные кольца круглого сечения перед установкой Установить комплект для подвода СОТС полностью (труба СОТС, перекидная гайка и 2 уплотнит.кольца кругл.сеч.) центрично с помощью торцового гаечного ключа в HSK. При установке узла подвода СОТС MMS необходимо обратить внимание на то, чтобы трубка MMS была введена по центру и без повреждений в винт для продольной регулировки (не перегибать). 4. Ввернуть и туго затянуть комплект для подвода СОТС/узел подвода СОТС (крутящий момент см. табл. справа). 5. Проверить трубу СОТС на радиальное перемещение. Крутящий момент для HSK MA Нм 32 7 40 11 50 15 63 20 80 25 100 30 Монтаж комплекта подвода СОТС для системы мин. смазывания MMS артикул 4939 "Уплот. кольцо кругл. сечения (смазать при монтаже) Накидная гайка Трубка СОТС Т-образный торцовый гаечный ключ Арт.-№ 4911 Комплект подвода СОТС 3/8"-четырехгранный торцовый гаечный ключ Арт.-№ 4910 Монтаж комплекта для подвода MMS Вставка артикул 4940 Уплот. кольцо кругл. сечения (смазать при монтаже) Накидная гайка Трубка СОТС Переходник для монтажа Артикул №4948 Монтаж комплекта для подвода MMS артикул 4939 Т-образный торцовый гаечный ключ Арт.-№ 4911 3/8"-четырехгранный торцовый гаечный ключ Арт.-№ 4910 Монтаж комплекта подвода MMS артикул 4623/4924 -2. Винт для продольной регулировки MMS Трубка MMS Уплот. кольцо кругл. сечения (смазать при монтаже) Накидная гайка Трубка СОТС Т-образный торцовый гаечный ключ Арт.-№ 4911 1. Комплект подвода СОТС 3/8"-четырехгранный торцовый гаечный ключ Арт.-№ 4910 GM 300 GUHRING 205 Техническая информация Монтаж комплекта подвода СОТС/узла подвода MMS Инструментальные оправки Guhring Техническая справочная информация 1.
