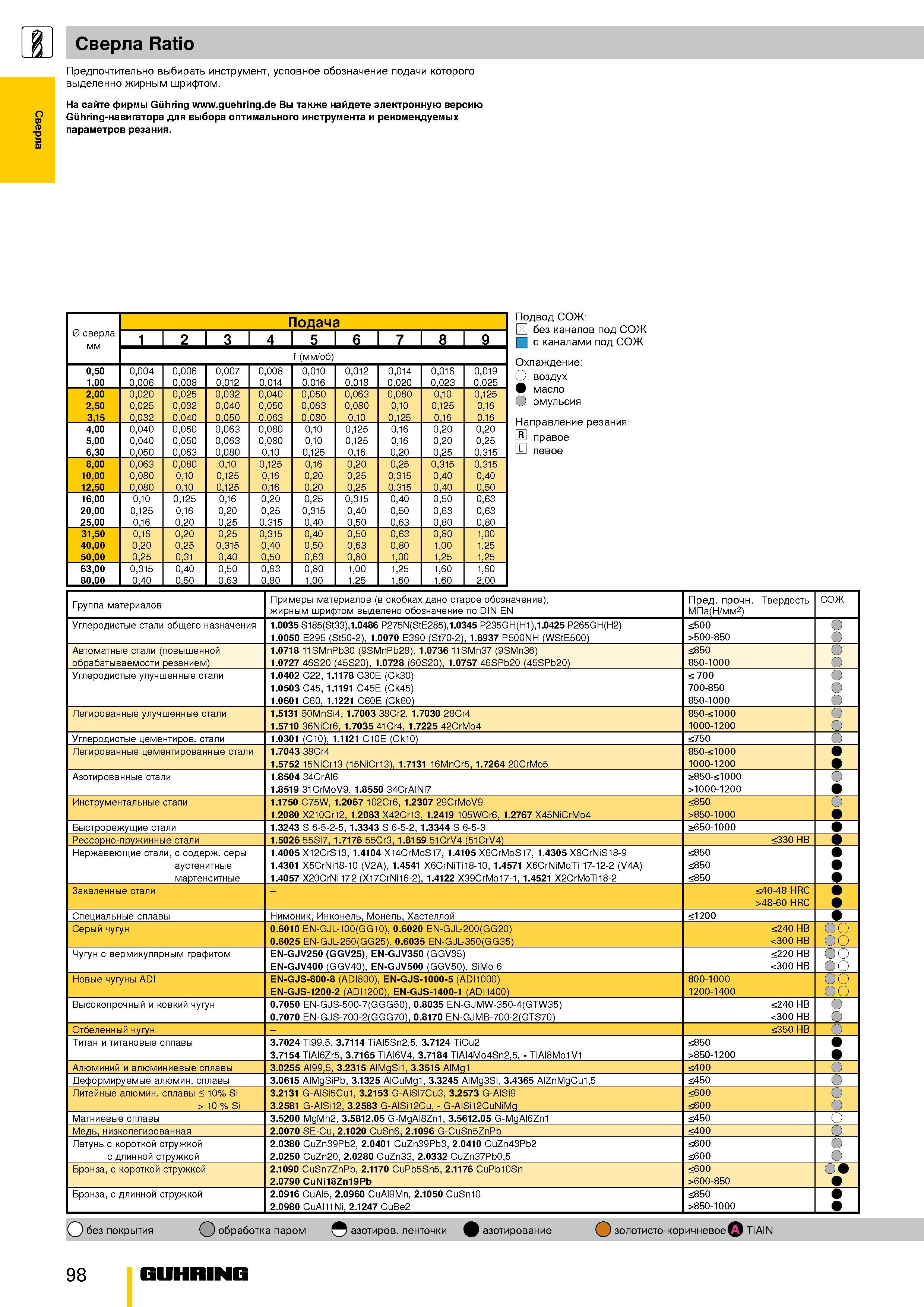

45 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.98

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 98 0045 Lab2u

Сверла Ratio Предпочтительно выбирать инструмент, условное обозначение подачи которого выделенно жирным шрифтом. На сайте фирмы Gйhring Вы также найдете электронную версию Gйhring-навигатора для выбора оптимального инструмента и рекомендуемых параметров резания. Подача Диаметр сверла 1 2 3 4 5 6 7 8 9 f (мм/об) 0,50 0,004 0,006 0,007 0,008 0,010 0,012 0,014 0,016 0,019 1,00 0,006 0,008 0,012 0,014 0,016 0,018 0,020 0,023 0,025 2,00 0,020 0,025 0,032 0,040 0,050 0,063 0,080 0,10 0,125 2,50 0,025 0,032 0,040 0,050 0,063 0,080 0,10 0,125 0,16 3,15 0,032 0,040 0,050 0,063 0,080 0,10 0,125 0,16 0,16 4,00 0,040 0,050 0,063 0,080 0,10 0,125 0,16 0,20 0,20 5,00 0,040 0,050 0,063 0,080 0,10 0,125 0,16 0,20 0,25 6,30 0,050 0,063 0,080 0,10 0,125 0,16 0,20 0,25 0,315 8,00 0,063 0,080 0,10 0,125 0,16 0,20 0,25 0,315 0,315 10,00 0,080 0,10 0,125 0,16 0,20 0,25 0,315 0,40 0,40 12,50 0,080 0,10 0,125 0,16 0,20 0,25 0,315 0,40 0,50 16,00 0,10 0,125 0,16 0,20 0,25 0,315 0,40 0,50 0,63 20,00 0,125 0,16 0,20 0,25 0,315 0,40 0,50 0,63 0,63 25,00 0,16 0,20 0,25 0,315 0,40 0,50 0,63 0,80 0,80 31,50 0,16 0,20 0,25 0,315 0,40 0,50 0,63 0,80 1,00 40,00 0,20 0,25 0,315 0,40 0,50 0,63 0,80 1,00 1,25 50,00 0,25 0,31 0,40 0,50 0,63 0,80 1,00 1,25 1,25 63,00 0,315 0,40 0,50 0,63 0,80 1,00 1,25 1,60 1,60 80,00 0,40 0,50 0,63 0,80 1,00 1,25 1,60 1,60 2,00 Подвод СОЖ |Х без каналов под СОЖ с каналами под СОЖ Охлаждение О воздух масло О эмульсия Направление резания " правое левое Е Группа материалов Примеры материалов (в скобках дано старое обозначение), жирным шрифтом выделено обозначение по DIN EN Пред. прочн. Твердость МПа(Н/мм2) СОЖ Углеродистые стали общего назначения 1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1),1.0425 P265GH(H2) <500 о 1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500) >500-850 и Автоматные стали (повышенной 1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36) <850 о обрабатываемости резанием) 1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20) 850-1000 о Углеродистые улучшенные стали 1.0402 C22, 1.1178 C30E (Ck30) 700 о 1.0503 C45, 1.1191 C45E (Ck45) 700-850 о 1.0601 C60, 1.1221 C60E (Ck60) 850-1000 и Легированные улучшенные стали 1.5131 50MnSi4, 1.7003 38Cr2, 1.7030 28Cr4 850-<1000 о 1.5710 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 1000-1200 о Углеродистые цементиров. стали 1.0301 (C10), 1.1121 C10E (Ck10) <750 Г) Легированные цементированные стали 1.7043 38Cr4 850-<1000 1.5752 15NiCr13 (15NiCr13), 1.7131 16MnCr5, 1.7264 20CrMo5 1000-1200 Азотированные стали 1.8504 34CrAl6 >850-<1000 1.8519 31CrMoV9, 1.8550 34CrAlNi7 >1000-1200 Инструментальные стали 1.1750 C75W, 1.2067 102Cr6, 1.2307 29CrMoV9 <850 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2767 X45NiCrMo4 >850-1000 Быстрорежущие стали 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 >650-1000 Рессорно-пружинные стали 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 (51CrV4) <330 HB Нержавеющие стали, с содерж. серы 1.4005 X12CrS13, 1.4104 X14CrMoS17, 1.4105 X6CrMoS17, 1.4305 X8CrNiS18-9 <850 аустенитные 1.4301 X5CrNi18-10 (V2A), 1.4541 X6CrNiTi18-10, 1.4571 X6CrNiMoTi 17-12-2 (V4A) <850 мартенситные 1.4057 X20CrNi 172 (X17CrNi16-2), 1.4122 X39CrMo17-1, 1.4521 X2CrMoTi18-2 <850 Закаленные стали <40-48 HRC >48-60 HRC Специальные сплавы Нимоник, Инконель, Монель, Хастеллой <1200 Серый чугун 0.6010 EN-GJL-100(GG10), 0.6020 EN-GJL-200(GG20) <240 HB ( )Г) 0.6025 EN-GJL-250(GG25), 0.6035 EN-GJL-350(GG35) <300 HB Чугун с вермикулярным графитом EN-GJV250 (GGV25), EN-GJV350 (GGV35) <220 HB ОС) EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6 <300 HB и о Новые чугуны ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) 800-1000 С >( ') EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400) 1200-1400 Высокопрочный и ковкий чугун 0.7050 EN-GJS-500-7(GGG50), 0.8035 EN-GJMW-350-4(GTW35) <240 HB о 0.7070 EN-GJS-700-2(GGG70), 0.8170 EN-GJMB-700-2(GTS70) <300 HB и Отбеленный чугун <350 HB о Титан и титановые сплавы 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 <850 3.7154 TiAl6Zr5, 3.7165 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5, TiAl8Mo1V1 >850-1200 Алюминий и алюминиевые сплавы 3.0255 Al99,5, 3.2315 AlMqSi1, 3.3515 AlMq1 <400 Г) Деформируемые алюмин. сплавы 3.0615 AlMqSiPb, 3.1325 AlCuMq1, 3.3245 AlMq3Si, 3.4365 AlZnMqCu1,5 <450 Г) Литейные алюмин. сплавы 10% Si 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 <600 ) > 10 % Si 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, G-AlSi12CuNiMq <600 о Магниевые сплавы 3.5200 MqMn2, 3.5812.05 G-MqAl8Zn1, 3.5612.05 G-MqAl6Zn1 <450 Г) Медь, низколегированная 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb <400 о Латунь с короткой стружкой 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 <600 о с длинной стружкой 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 <600 и Бронза, с короткой стружкой 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn <600 пт 2.0790 CuNi18Zn19Pb >600-850 Бронза, с длинной стружкой 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050 CuSn10 <850 2.0980 CuAl11Ni, 2.1247 CuBe2 >850-1000 (3 без покрытия обработка паром азотиров. ленточки азотирование О золотисто-коричневое TiAIN 98 Guhring
