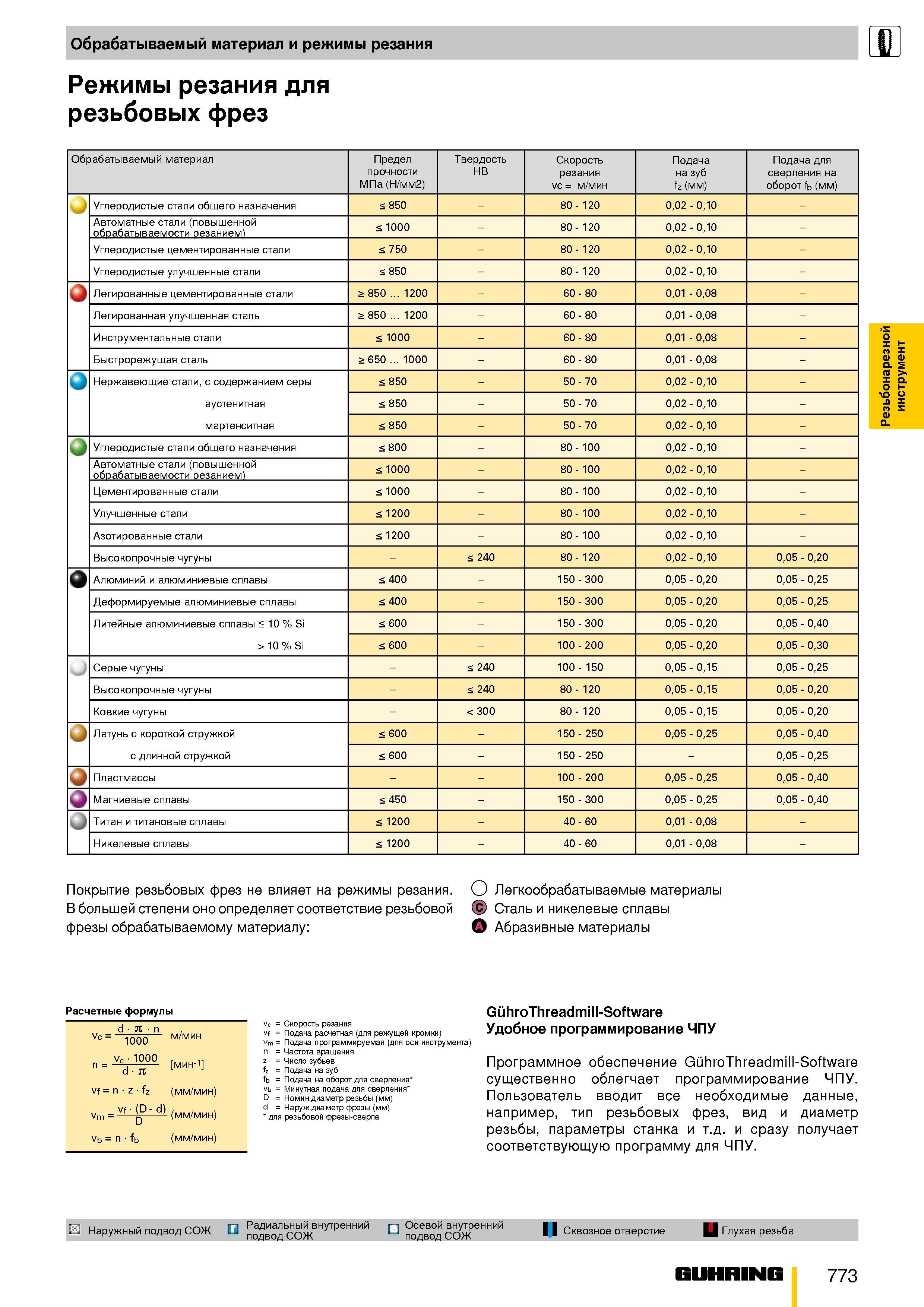

720 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.773

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 773 0720 Lab2u

Обрабатываемый материал и режимы резания Режимы резания для резьбовых фрез Обрабатываемый материал Предел прочности МПа (Н/мм2) Твердость HB Скорость резания vc м/мин Подача на зуб fz (мм) Подача для сверления на оборот fb (мм) Углеродистые стали общего назначения 850 80 120 0,02 0,10 Автоматные стали (повышенной обиабатываемости иезанием) 1000 80 120 0,02 0,10 Углеродистые цементированные стали 750 80 120 0,02 0,10 Углеродистые улучшенные стали 850 80 120 0,02 0,10 Легированные цементированные стали > 850 1200 60 80 0,01 0,08 Легированная улучшенная сталь > 850 1200 60 80 0,01 0,08 Инструментальные стали 1000 60 80 0,01 0,08 Быстрорежущая сталь > 650 1000 60 80 0,01 0,08 О Нержавеющие стали, с содержанием серы 850 50 70 0,02 0,10 аустенитная 850 50 70 0,02 0,10 мартенситная 850 50 70 0,02 0,10 v> Углеродистые стали общего назначения 800 80 100 0,02 0,10 Автоматные стали (повышенной обоабатываемости оезанием) 1000 80 100 0,02 0,10 Цементированные стали 1000 80 100 0,02 0,10 Улучшенные стали 1200 80 100 0,02 0,10 Азотированные стали 1200 80 100 0,02 0,10 Высокопрочные чугуны 240 80 120 0,02 0,10 0,05 0,20 9 Алюминий и алюминиевые сплавы 400 150 300 0,05 0,20 0,05 0,25 Деформируемые алюминиевые сплавы 400 150 300 0,05 0,20 0,05 0,25 Литейные алюминиевые сплавы 10 % Si 600 150 300 0,05 0,20 0,05 0,40 > 10 % Si 600 100 200 0,05 0,20 0,05 0,30 Серые чугуны 240 100 150 0,05 0,15 0,05 0,25 Высокопрочные чугуны 240 80 120 0,05 0,15 0,05 0,20 Ковкие чугуны 300 80 120 0,05 0,15 0,05 0,20 О Латунь с короткой стружкой 600 150 250 0,05 0,25 0,05 0,40 с длинной стружкой 600 150 250 0,05 0,25 Е Пластмассы 100 200 0,05 0,25 0,05 0,40 Е Магниевые сплавы 450 150 300 0,05 0,25 0,05 0,40 Титан и титановые сплавы 1200 40 60 0,01 0,08 Никелевые сплавы 1200 40 60 0,01 0,08 Покрытие резьбовых фрез не влияет на режимы резания. В большей степени оно определяет соответствие резьбовой фрезы обрабатываемому материалу О Легкообрабатываемые материалы Сталь и никелевые сплавы О Абразивные материалы Расчетные формулы м/мин Vc 1000 Vc 1000 n d мин-1 fz z n Vf (мм/мин) V 3 fV Q. (мм/мин) f n V (мм/мин) Vc Скорость резания vf Подача расчетная (для режущей кромки) Vm Подача программируемая (для оси инструмента) n Частота вращения z Число зубьев fz Подача на зуб fb Подача на оборот для сверления' Vb Минутная подача для сверления' D Номин.диаметр резьбы (мм) d Наруж.диаметр фрезы (мм) ' для резьбовой фрезы-сверла GQhroThreadmiM-Software Удобное программирование ЧПУ Программное обеспечение GuhroThreadmiN-Software существенно облегчает программирование ЧПУ. Пользователь вводит все необходимые данные, например, тип резьбовых фрез, вид и диаметр резьбы, параметры станка и т.д. и сразу получает соответствующую программу для ЧПУ. . Наружный подвод СОЖ Радиальный внутренний 1 J подвод СОЖ Осевой внутренний подвод СОЖ | Сквозное отверстие Глухая резьба Guhring 773 Резьбонарезной инструмент
