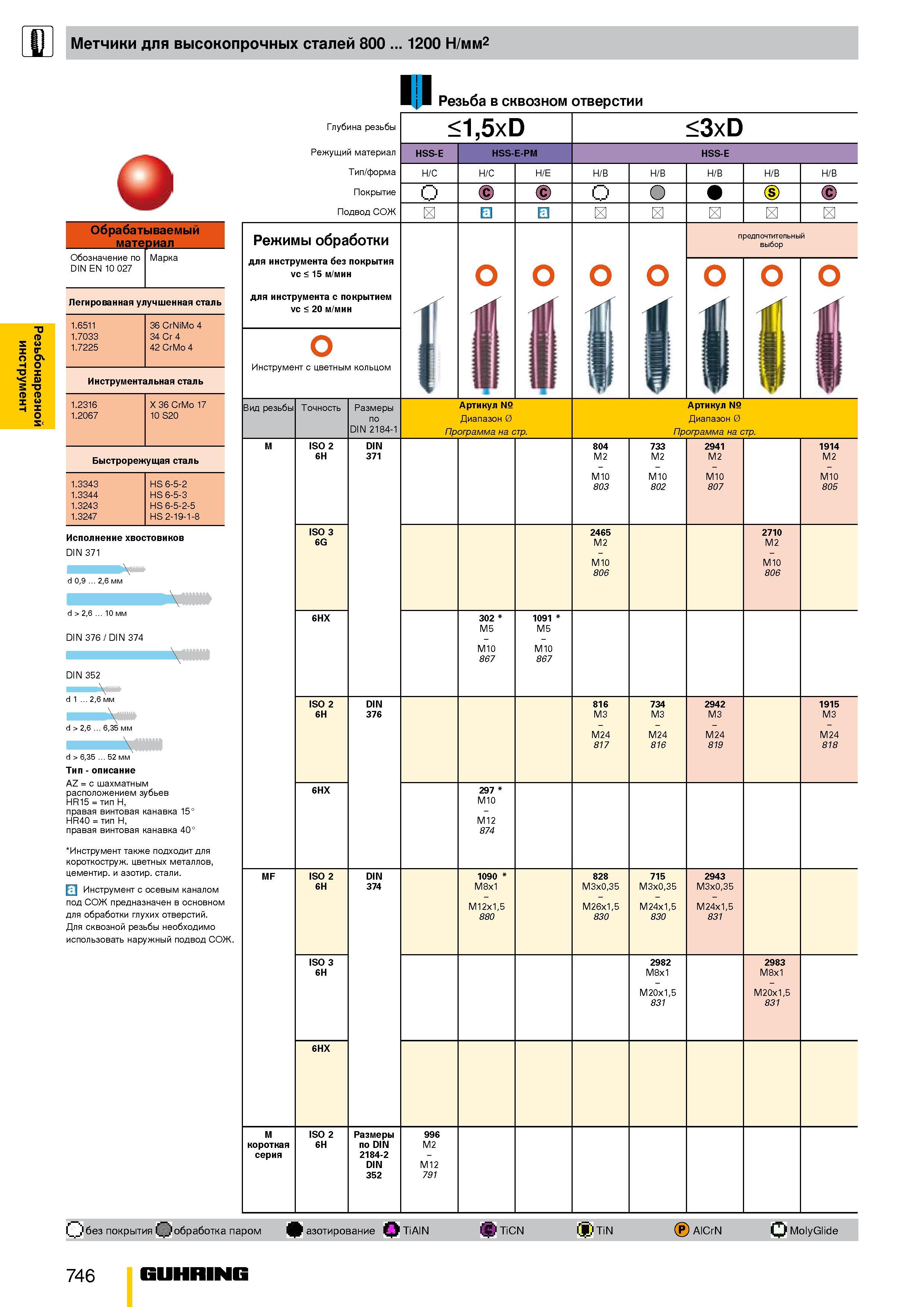

Резьбонарезной инструмент Метчики для высокопрочных сталей 800 1200 Н/мм2 Обрабатываемый Обозначение по DIN EN 10 027 Марка Легированная улучшенная сталь 1.6511 36 ОгММо 4 1.7033 34 Ог 4 1.7225 42 ОгМо 4 Инструментальная сталь 1.2316 X 36 ОгМо 17 1.2067 10 S20 Быстрорежущая сталь 1.3343 HS 6-5-2 1.3344 HS 6-5-3 1.3243 HS 6-5-2-5 1.3247 HS 2-19-1-8 Исполнение хвостовиков DIN 371 d > 2,6 10 мм DIN 376 / DIN 374 DIN 352 d 1 2,6 м d > 2,6 6,35 мм d > 6,35 . 52 мм Тип описание II j I Резьба в сквозном отверстии Глубина резьбы Режущий материал Тип/форма Покрытие Подвод СОЖ Вид резьбы AZ с шахматным расположением зубьев HR15 тип Н, правая винтовая канавка 15° HR40 тип Н, правая винтовая канавка 40° ‘Инструмент также подходит для короткоструж. цветных металлов, цементир. и азотир. стали. Инструмент с осевым каналом под СОЖ предназначен в основном для обработки глухих отверстий. Для сквозной резьбы необходимо использовать наружный подвод СОЖ. Режимы обработки для инструмента без покрытия vc 15 м/мин для инструмента с покрытием vc 20 м/мин о Инструмент с цветным кольцом ISO 2 6H ISO 3 6G ISO 2 6H ISO 2 6H ISO 3 6H Размеры по DIN 2184-1 DIN 371 DIN 376 DIN 374 <1,5xD HSS-E О Артикул № Диапазон 0 Программа на стр. 302 1091 M5 M5 M10 M10 867 867 297 M10 M12 874 1090 M8x1 M12x1,5 880 <3xD HSS-E предпочтительный выбор Артикул № Диапазон 0 Программа на стр. 804 733 2941 M2 M2 M2 M10 M10 M10 803 802 807 2465 M2 M10 806 816 M3 M24 817 828 M3x0,35 M26x1,5 830 734 M3 M24 816 715 M3x0,35 M24x1,5 830 2982 M8x1 M20x1,5 831 2942 M3 M24 819 2943 M3x0,35 M24x1,5 831 2710 M2 M10 806 2983 M8x1 M20x1,5 831 1914 M2 M10 805 1915 M3 M24 818 H/C H/C H/E H/B H/B H/B H/B H/B Точность М 6HX 6HX MF 6HX М короткая серия ISO 2 6H Размеры по DIN 2184-2 DIN 352 996 M2 M12 791 без покрытия обработка паром азотирование QTiAIN TiCN ( TiN (P) AlCrN QMoIyGIide 746 Guhring
