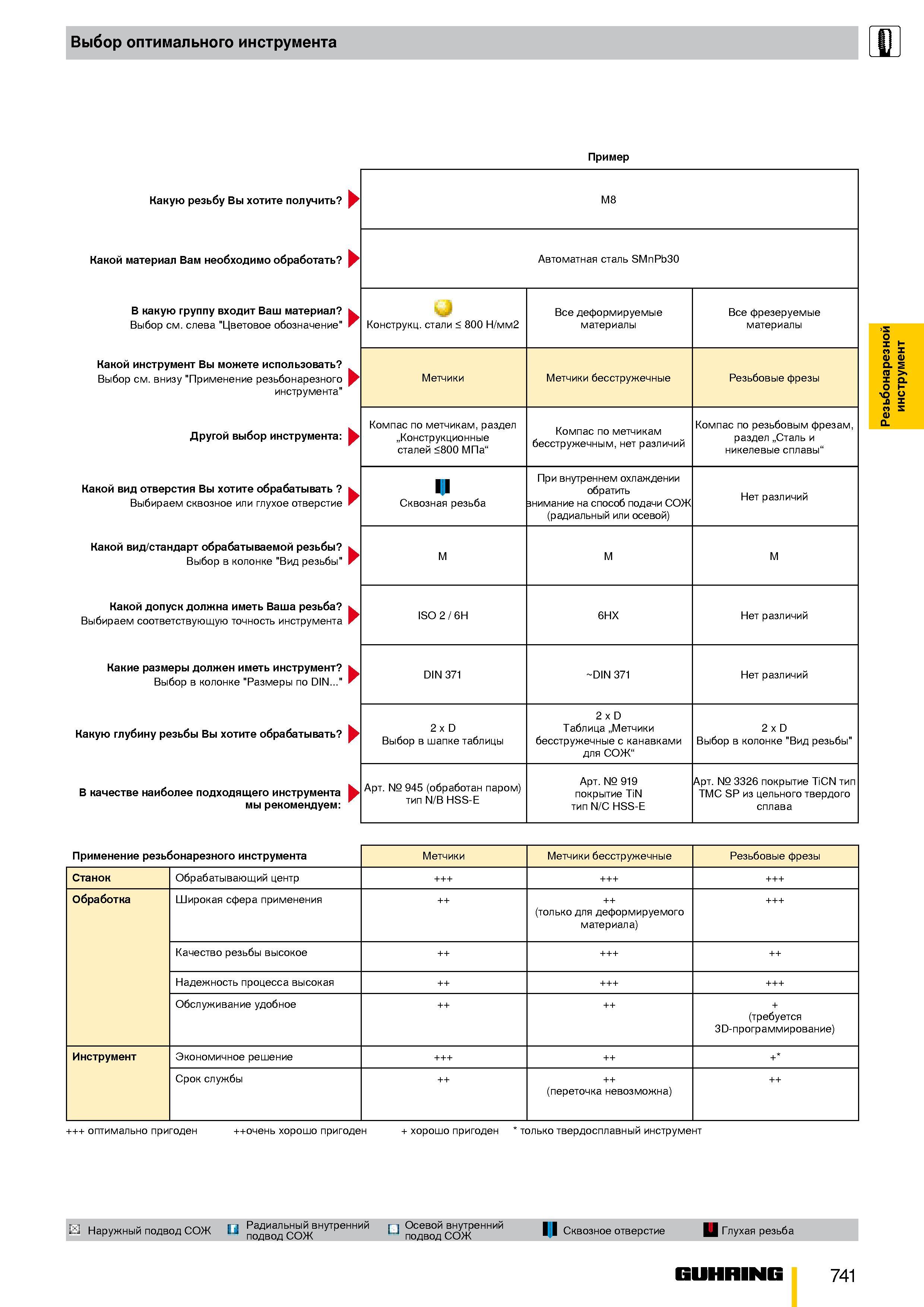

Выбор оптимального инструмента Пример Какую резьбу Вы хотите получить M8 Какой материал Вам необходимо обработать Автоматная сталь SMnPb30 В какую группу входит Ваш материал Выбор см. слева "Цветовое обозначение" Конструкц. стали 800 Н/мм2 Все деформируемые материалы Все фрезеруемые материалы Какой инструмент Вы можете использовать Выбор см. внизу "Применение резьбонарезного инструмента" Метчики Метчики бесстружечные Резьбовые фрезы Другой выбор инструмента Компас по метчикам, раздел „Конструкционные сталей <800 МПа“ Компас по метчикам бесстружечным, нет различий Компас по резьбовым фрезам, раздел „Сталь и никелевые сплавы“ Какой вид отверстия Вы хотите обрабатывать Выбираем сквозное или глухое отверстие Сквозная резьба При внутреннем охлаждении обратить знимание на способ подачи СОЖ (радиальный или осевой) Нет различий Какой вид/стандарт обрабатываемой резьбы Выбор в колонке "Вид резьбы" М М М Какой допуск должна иметь Ваша резьба Выбираем соответствующую точность инструмента ISO 2 / 6H 6НХ Нет различий Какие размеры должен иметь инструмент Выбор в колонке "Размеры по DIN..." DIN 371 DIN 371 Нет различий Какую глубину резьбы Вы хотите обрабатывать 2 x D Выбор в шапке таблицы 2 x D Таблица „Метчики бесстружечные с канавками для СОЖ“ 2 x D Выбор в колонке "Вид резьбы" В качестве наиболее подходящего инструмента мы рекомендуем Арт. № 945 (обработан паром) тип N/B HSS-E Арт. № 919 покрытие TiN тип N/C HSS-E Арт. № 3326 покрытие TiCN тип TMC SP из цельного твердого сплава Применение резьбонарезного инструмента Метчики Метчики бесстружечные Резьбовые фрезы Станок Обрабатывающий центр +++ +++ +++ Обработка Широкая сфера применения ++ ++ (только для деформируемого материала) +++ Качество резьбы высокое ++ +++ ++ Надежность процесса высокая ++ +++ +++ Обслуживание удобное ++ ++ + (требуется 3D-программирование) Инструмент Экономичное решение +++ ++ + Срок службы ++ ++ (переточка невозможна) ++ +++ оптимально пригоден ++очень хорошо пригоден + хорошо пригоден только твердосплавный инструмент В Наружный подвод (ССОЖ Н в’|ндоиодд ‘с:с3 3нутре;н ° та СОЖ III Сквознае отверстие И Глухая резьба Guhring 741 Резьбонарезной инструмент
