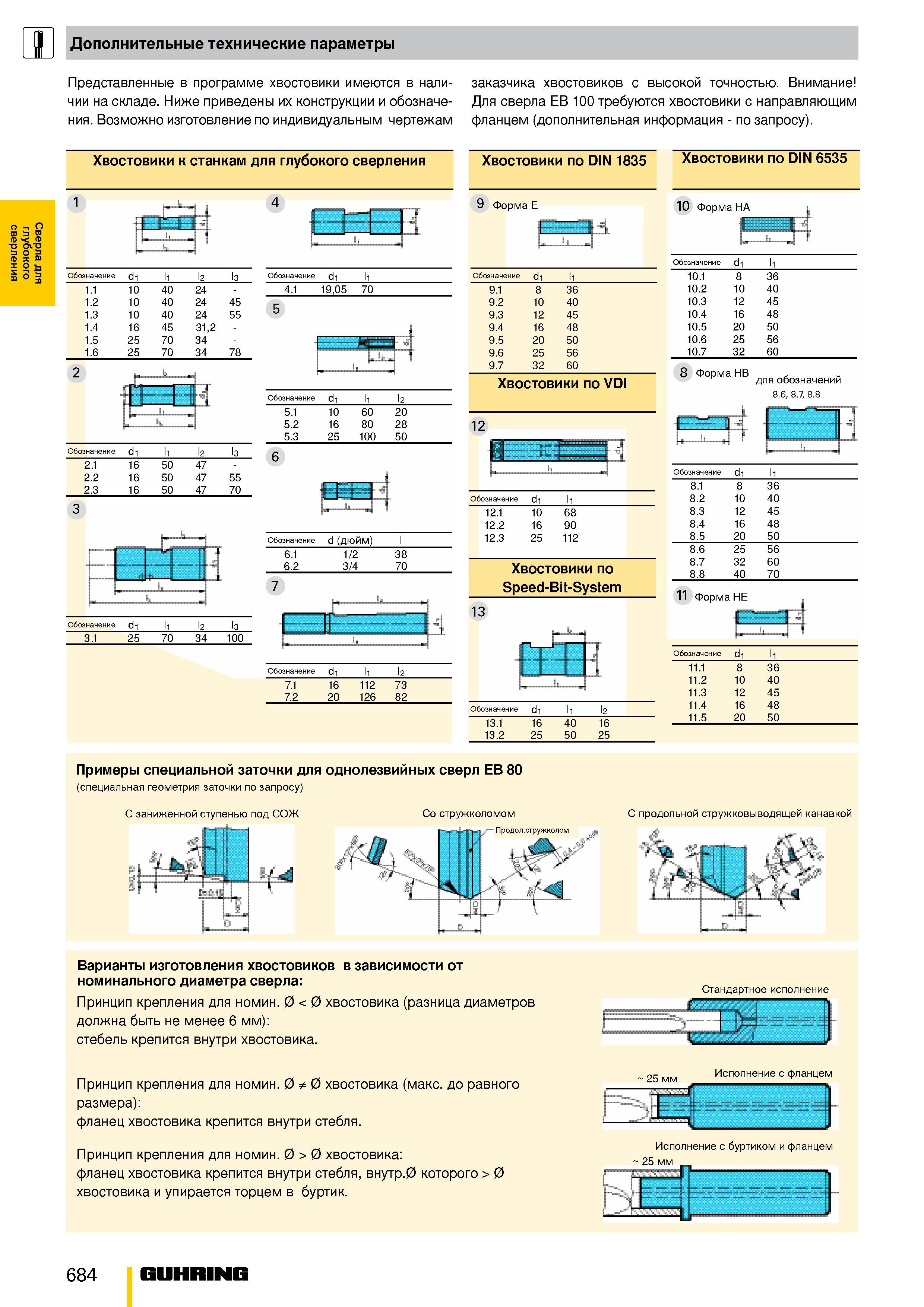

Сверла для глубокого сверления Дополнительные технические параметры Представленные в программе хвостовики имеются в наличии на складе. Ниже приведены их конструкции и обозначения. Возможно изготовление по индивидуальным чертежам заказчика хвостовиков с высокой точностью. Внимание Для сверла ЕВ 100 требуются хвостовики с направляющим фланцем (дополнительная информация по запросу). Хвостовики к станкам для глубокого сверления Хвостовики по DIN 1835 Хвостовики по DIN 6535 rtZL z:1 Обозначение d1 1.1 10 40 24 1.2 10 40 24 45 1.3 10 40 24 55 1.4 16 45 31,2 1.5 25 70 34 1.6 25 70 34 78 В Обозначение d1 I1 I2 I3 2.1 16 50 47 2.2 16 50 47 55 2.3 16 50 47 70 \ г U , Обозначение d1 I1 I2 I3 3.1 25 70 34 100 Обозначение d1 I1 4.1 19,05 70 Обозначение d1 I1 I2 5.1 10 60 20 5.2 16 80 28 5.3 25 100 50 J ) I J L ь 1 Обозначение d (дюйм) 6.1 6.2 1/2 3/4 38 70 Обозначение d1 t.J. 7.1 16 112 73 7.2 20 126 82 9 Форма Е Обозначение d1 9.1 8 36 9.2 10 40 9.3 12 45 9.4 16 48 9.5 20 50 9.6 25 56 9.7 32 60 Хвостовики по VDI 12 Обозначение d1 I1 12.1 10 68 12.2 16 90 12.3 25 112 Хвостовики по Speed-Bit-System 13 Обозначение d1 13.1 16 40 16 13.2 25 50 25 10 Форма НА Обозначение d1 I1 10.1 8 36 10.2 10 40 10.3 12 45 10.4 16 48 10.5 20 50 10.6 25 56 10.7 32 60 8 Форма НВ > для обозначений 8.6, 8.7, 8.8 1 4 11 Обозначение d1 I1 8.1 8 36 8.2 10 40 8.3 12 45 8.4 16 48 8.5 20 50 8.6 25 56 8.7 32 60 8.8 40 70 11 Форма НЕ р ' "1 v кш "'- ' Обозначение d1 I1 11.1 8 36 11.2 10 40 11.3 12 45 11.4 16 48 11.5 20 50 1 4 5 2 6 3 7 Примеры специальной заточки для однолезвийных сверл ЕВ 80 (специальная геометрия заточки по запросу) С заниженной ступенью под СОЖ Со стружколомом С продольной стружковыводящей канавкой Варианты изготовления хвостовиков в зависимости от номинального диаметра сверла Принцип крепления для номин. хвостовика (разница диаметров должна быть не менее 6 мм) стебель крепится внутри хвостовика. Стандартное исполнение Принцип крепления для номин. 0 0 хвостовика (макс. до равного размера) фланец хвостовика крепится внутри стебля. Принцип крепления для номин. 0 > 0 хвостовика фланец хвостовика крепится внутри стебля, внутр.0 которого > 0 хвостовика и упирается торцем в буртик. Исполнение с фланцем ifjijp Исполнение с буртиком и фланцем 25 мм 684 Guhring
