149 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.202

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 202 0149 Lab2u

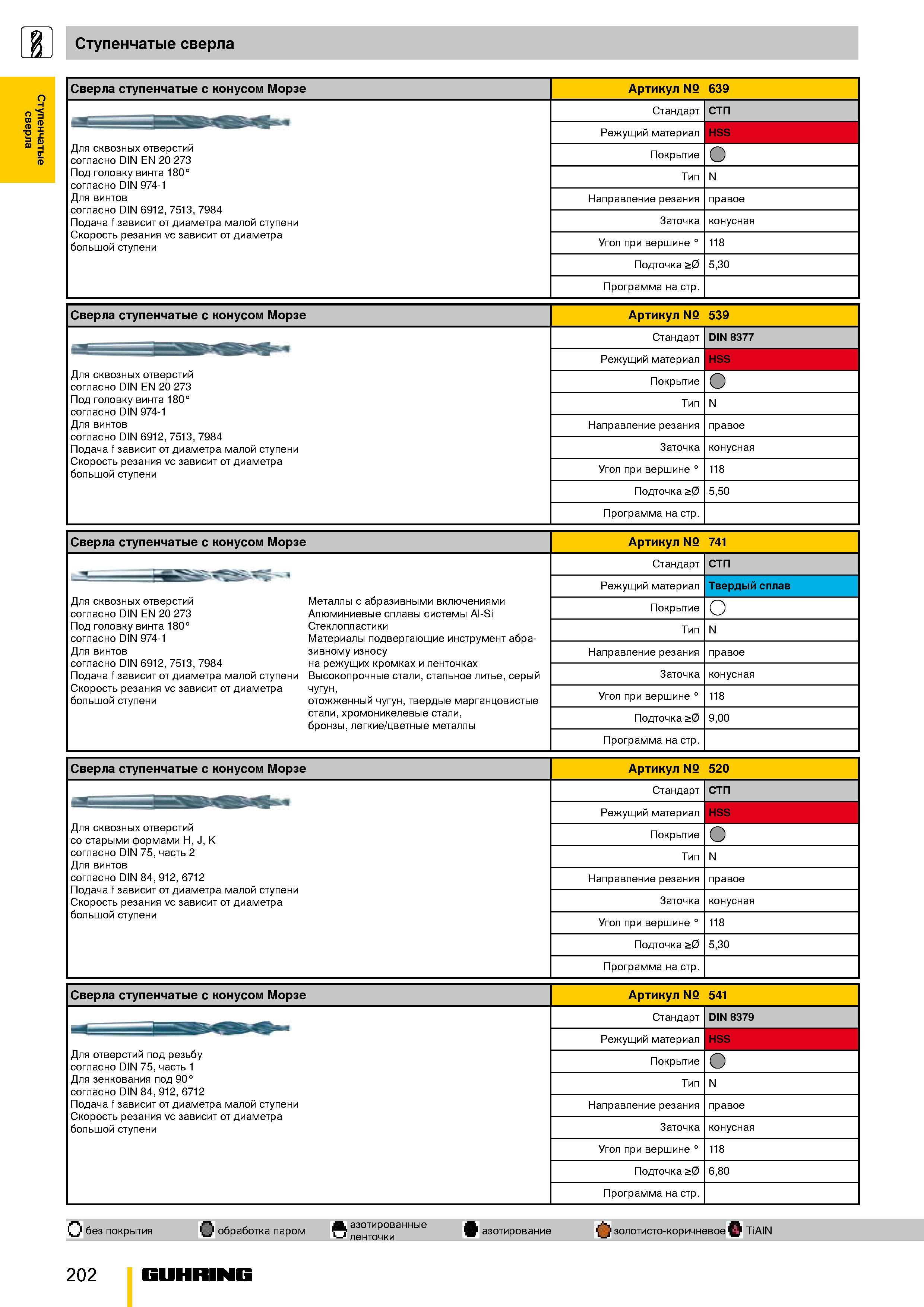

Ступенчатые сверла Ступенчатые сверла Сверла ступенчатые с конусом Морзе Артикул № 639 Стандарт СТП Для сквозных отверстий согласно DIN EN 20 273 Под головку винта 180° согласно DIN 974-1 Для винтов согласно DIN 6912, 7513, 7984 Подача f зависит от диаметра малой ступени Скорость резания vc зависит от диаметра большой ступени Режущий материал HSS Покрытие о Тип N Направление резания правое Заточка конусная Угол при вершине инструмента 118 градусов Подточка >0 5,30 Программа на стр. Сверла ступенчатые с конусом Морзе Артикул № 539 Стандарт DIN 8377 Для сквозных отверстий согласно DIN EN 20 273 Под головку винта 180° согласно DIN 974-1 Для винтов согласно DIN 6912, 7513, 7984 Подача f зависит от диаметра малой ступени Скорость резания vc зависит от диаметра большой ступени Режущий материал HSS Покрытие О Тип N Направление резания правое Заточка конусная Угол при вершине инструмента 118 градусов Подточка >0 5,50 Программа на стр. Сверла ступенчатые с конусом Морзе Артикул № 741 Стандарт СТП Для сквозных отверстий Металлы с абразивными включениями согласно DIN EN 20 273 Алюминиевые сплавы системы Al-Si Под головку винта 180° Стеклопластики согласно DIN 974-1 Материалы подвергающие инструмент абра- Для винтов зивному износу согласно DIN 6912, 7513, 7984 на режущих кромках и ленточках Подача f зависит от диаметра малой ступени Высокопрочные стали, стальное литье, серый Скорость резания vc зависит от диаметра чугун, большой ступени отожженный чугун, твердые марганцовистые стали, хромоникелевые стали, бронзы, легкие/цветные металлы Режущий материал Твердый сплав Покрытие О Тип N Направление резания правое Заточка конусная Угол при вершине инструмента 118 градусов Подточка >0 9,00 Программа на стр. Сверла ступенчатые с конусом Морзе Артикул № 520 Стандарт СТП Для сквозных отверстий со старыми формами H, J, K согласно DIN 75, часть 2 Для винтов согласно DIN 84, 912, 6712 Подача f зависит от диаметра малой ступени Скорость резания vc зависит от диаметра большой ступени Режущий материал HSS Покрытие о Тип N Направление резания правое Заточка конусная Угол при вершине инструмента 118 градусов Подточка >0 5,30 Программа на стр. Сверла ступенчатые с конусом Морзе Артикул № 541 Стандарт DIN 8379 Для отверстий под резьбу согласно DIN 75, часть 1 Для зенкования под 90° согласно DIN 84, 912, 6712 Подача f зависит от диаметра малой ступени Скорость резания vc зависит от диаметра большой ступени Режущий материал HSS Покрытие О Тип N Направление резания правое Заточка конусная Угол при вершине инструмента 118 градусов Подточка >0 6,80 Программа на стр. Без покрытия 1 обработка паром |А азотированные “г J ленточки 1 азотирование f золотисто-коричневое О TiAlN 202 Guhring
