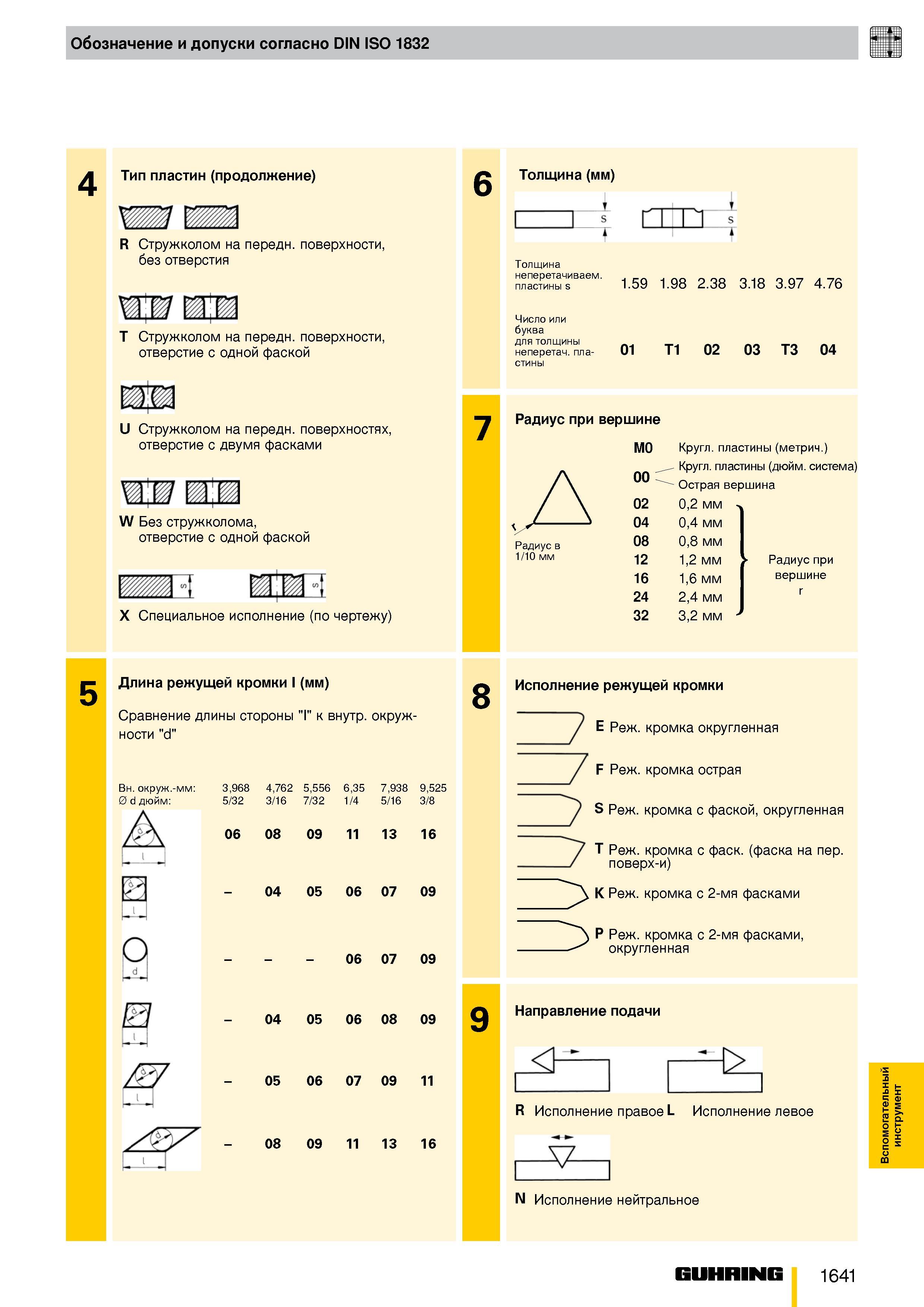

Обозначение и допуски согласно DIN ISO 1832 4 5 Тип пластин R Стружколом на передн. поверхности, без отверстия Г+ LH T Стружколом на передн. поверхности, отверстие с одной фаской U Стружколом на передн. поверхностях, отверстие с двумя фасками t77 W Без стружколома, отверстие с одной фаской X Специальное исполнение (по чертежу) Длина режущей кромки I (мм) Сравнение длины стороны "I" к внутр. окружности "d" Вн. окруж.-мм 0 d дюйм 6,35 7,938 9,525 1/4 5/16 3/8 11 13 16 04 05 06 07 09 06 07 09 04 05 06 08 09 05 06 07 09 11 08 09 11 13 16 6 7 8 9 Толщина (мм) rm Толщина неперетачиваем. пластины s Число или буква для толщины неперетач. пластины 1.59 1.98 2.38 3.18 3.97 4.76 01 T1 02 03 T3 04 Радиус при вершине M0 00 С Кругл. пластины (метрич.) Кругл. пластины (дюйм. система) Острая вершина Радиус в 1/10 мм 02 0,2 мм 04 0,4 мм 08 0,8 мм 12 1,2 мм Радиус при 16 1,6 мм вершине 24 2,4 мм r 32 3,2 мм 7 Исполнение режущей кромки E Реж. кромка округленная F Реж. кромка острая S Реж. кромка с фаской, округленная 17 Реж. кромка с 2-мя фасками P Реж. кромка с 2-мя фасками, округленная T Реж. кромка с фаск. (фаска на пер. поверх-и) Направление подачи R Исполнение правое L Исполнение левое 7 N Исполнение нейтральное Guhring 1641 Вспомогательный инструмен
