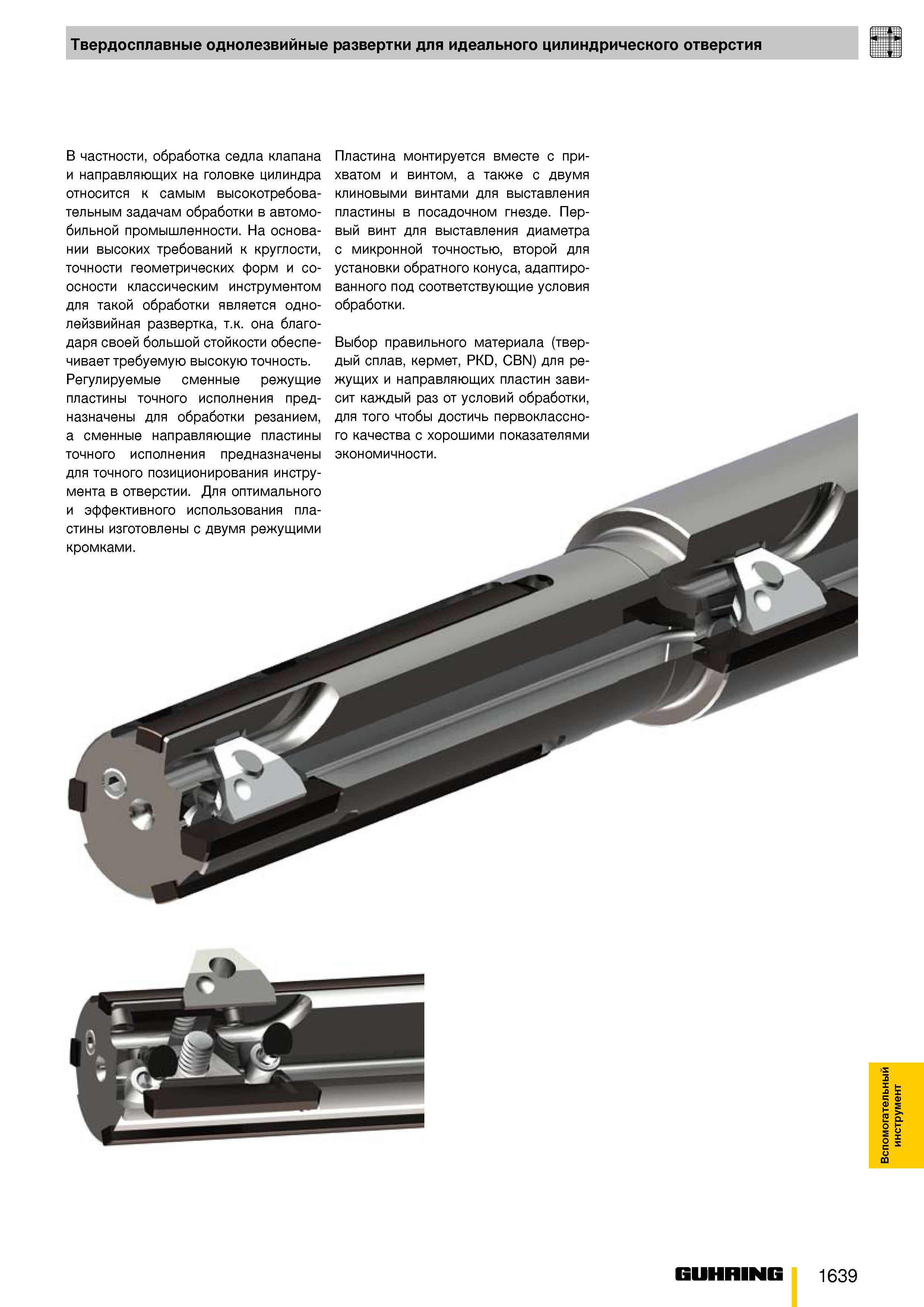

Твердосплавные однолезвийные развертки для идеального цилиндрического отверстия В частности, обработка седла клапана и направляющих на головке цилиндра относится к самым высокотребовательным задачам обработки в автомобильной промышленности. На основании высоких требований к круглости, точности геометрических форм и соосности классическим инструментом для такой обработки является одно-лейзвийная развертка, т.к. она благодаря своей большой стойкости обеспечивает требуемую высокую точность. Регулируемые сменные режущие пластины точного исполнения предназначены для обработки резанием, а сменные направляющие пластины точного исполнения предназначены для точного позиционирования инструмента в отверстии. Для оптимального и эффективного использования пластины изготовлены с двумя режущими кромками. Пластина монтируется вместе с прихватом и винтом, а также с двумя клиновыми винтами для выставления пластины в посадочном гнезде. Первый винт для выставления диаметра с микронной точностью, второй для установки обратного конуса, адаптированного под соответствующие условия обработки. Выбор правильного материала (твердый сплав, кермет, РШ, CBN) для режущих и направляющих пластин зависит каждый раз от условий обработки, для того чтобы достичь первоклассного качества с хорошими показателями экономичности. Guhring 1639 Вспомогательный инструмент
