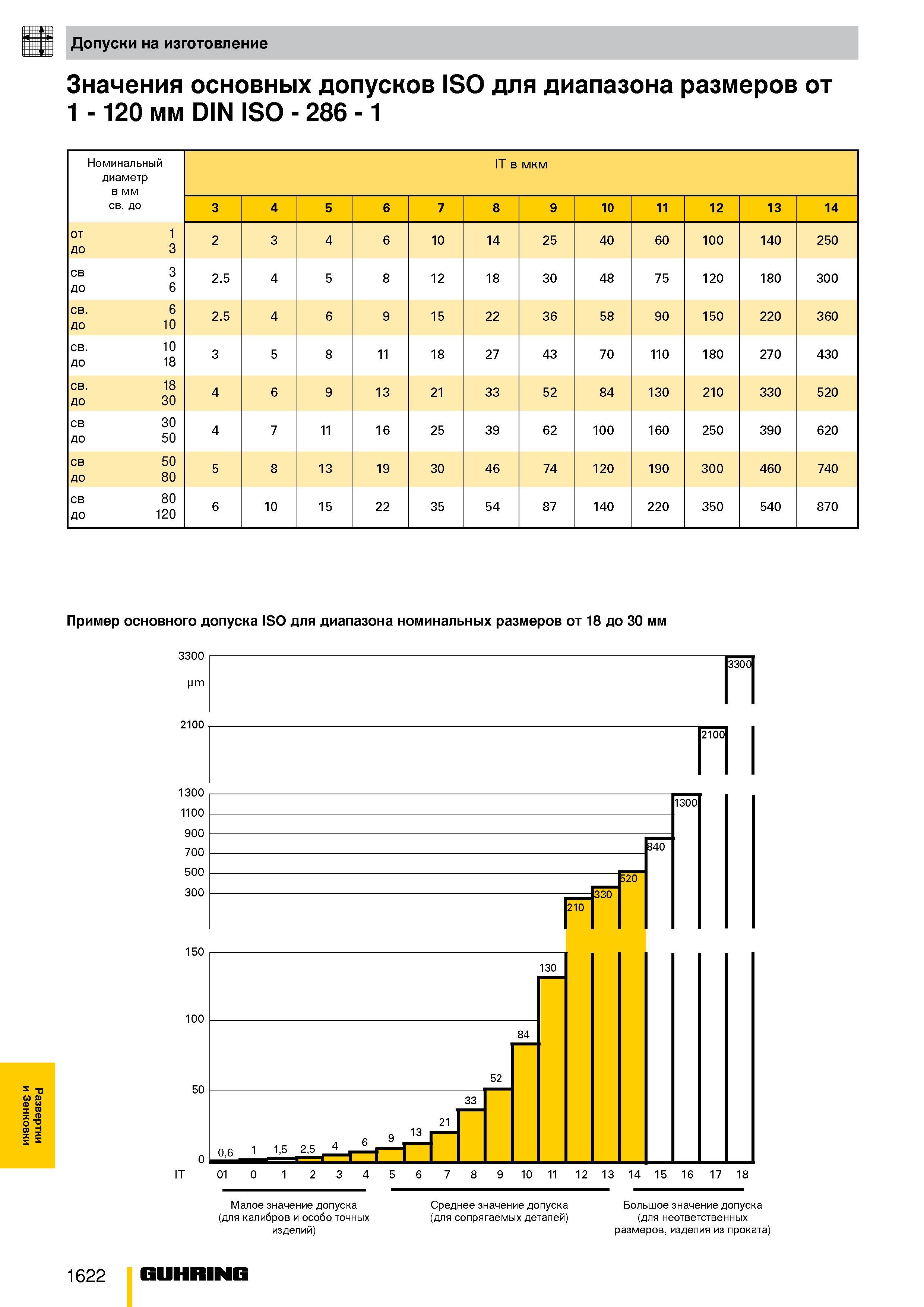

Развертки и Зенковки Допуски на изготовление Значения основных допусков ISO для диапазона размеров от 1 120 мм DIN ISO 286 1 Номинальный диаметр в мм св. до от 1 до 3 IT в мкм 3 4 5 6 7 8 9 10 11 12 13 14 2 3 4 6 10 14 25 40 60 100 140 250 св 3 до 6 2.5 4 5 8 12 18 30 48 75 120 180 300 св. 6 до 10 2.5 4 6 9 15 22 36 58 90 150 220 360 св. 10 до 18 3 5 8 11 18 27 43 70 110 180 270 430 св. 18 до 30 4 6 9 13 21 33 52 84 130 210 330 520 св 30 до 50 4 7 11 16 25 39 62 100 160 250 390 620 св 50 до 80 5 8 13 19 30 46 74 120 190 300 460 740 св 80 до 120 6 10 15 22 35 54 87 140 220 350 540 870 Пример основного допуска ISO для диапазона номинальных размеров от 18 до 30 мм 3300 2100 1300 1100 900 700 500 300 150 100 50 0 IT Малое значение допуска Среднее значение допуска Большое значение допуска (для калибров и особо точных (для сопрягаемых деталей) (для неответственных изделий) размеров, изделия из проката) 3300 2100 1300 340 520 0 3 01 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1622 Guhring
