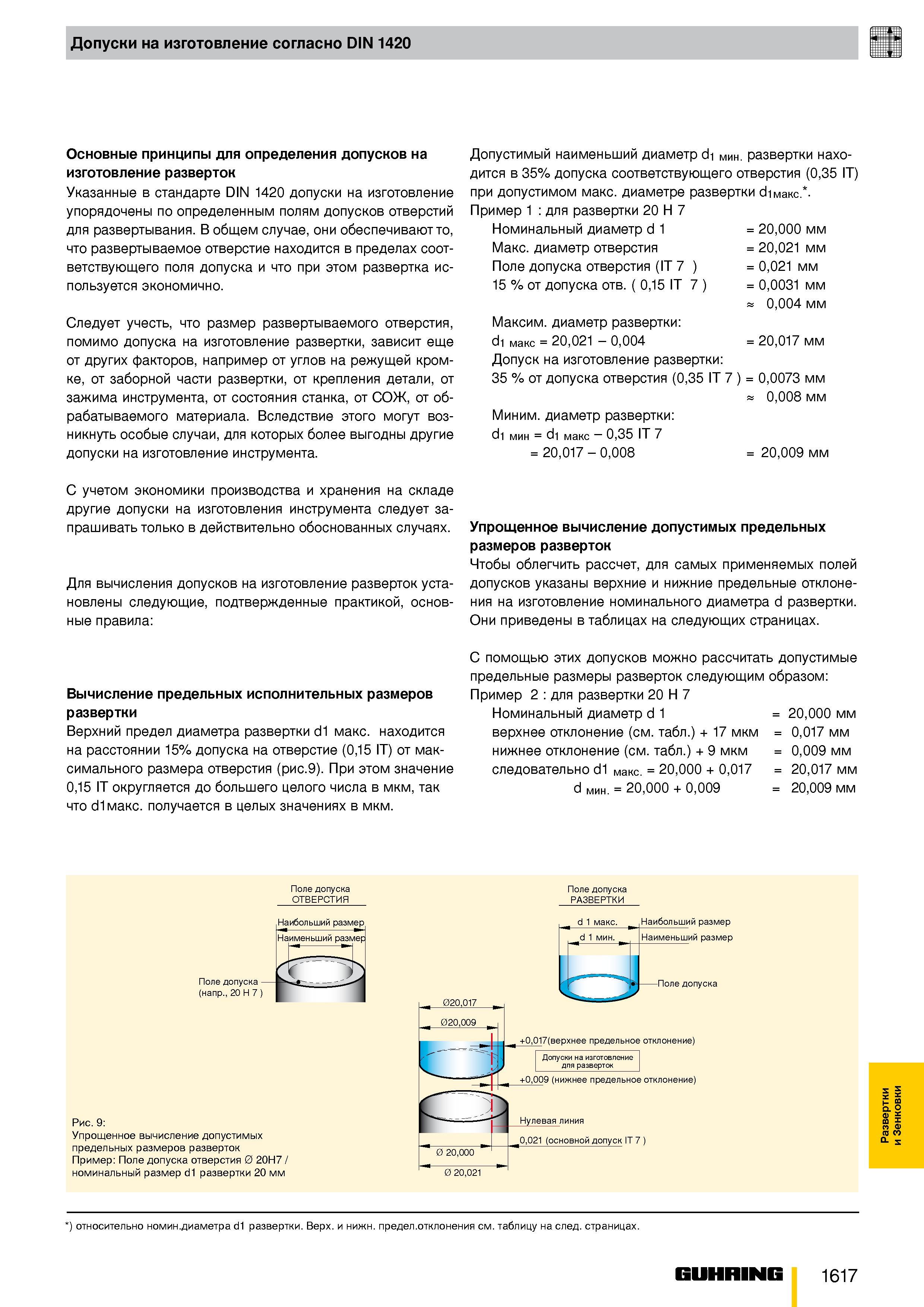

Допуски на изготовление согласно DIN 1420 Основные принципы для определения допусков на изготовление разверток Указанные в стандарте DIN 1420 допуски на изготовление упорядочены по определенным полям допусков отверстий для развертывания. В общем случае, они обеспечивают то, что развертываемое отверстие находится в пределах соответствующего поля допуска и что при этом развертка используется экономично. Следует учесть, что размер развертываемого отверстия, помимо допуска на изготовление развертки, зависит еще от других факторов, например от углов на режущей кромке, от заборной части развертки, от крепления детали, от зажима инструмента, от состояния станка, от СОЖ, от обрабатываемого материала. Вследствие этого могут возникнуть особые случаи, для которых более выгодны другие допуски на изготовление инструмента. Допустимый наименьший диаметр d1 мин. развертки находится в 35% допуска соответствующего отверстия (0,35 IT) при допустимом макс. диаметре развертки d1макс . Пример 1 для развертки 20 Н 7 Номинальный диаметр d 1 20,000 мм Макс. диаметр отверстия 20,021 мм Поле допуска отверстия (IT 7 ) 0,021 мм 15 % от допуска отв. ( 0,15 IT 7 ) 0,0031 мм 0,004 мм Максим. диаметр развертки d1 макс 20,021 0,004 20,017 мм Допуск на изготовление развертки 35 % от допуска отверстия (0,35 IT 7 ) 0,0073 мм 0,008 мм Миним. диаметр развертки d1 мин d1 макс 0,35 IT 7 20,017 0,008 20,009 мм С учетом экономики производства и хранения на складе другие допуски на изготовления инструмента следует запрашивать только в действительно обоснованных случаях. Для вычисления допусков на изготовление разверток установлены следующие, подтвержденные практикой, основные правила Упрощенное вычисление допустимых предельных размеров разверток Чтобы облегчить рассчет, для самых применяемых полей допусков указаны верхние и нижние предельные отклонения на изготовление номинального диаметра d развертки. Они приведены в таблицах на следующих страницах. Вычисление предельных исполнительных размеров развертки Верхний предел диаметра развертки d1 макс. находится на расстоянии 15% допуска на отверстие (0,15 IT) от максимального размера отверстия (рис.9). При этом значение 0,15 IT округляется до большего целого числа в мкм, так что d1макс. получается в целых значениях в мкм. С помощью этих допусков можно рассчитать допустимые предельные размеры разверток следующим образом Пример 2 для развертки 20 Н 7 Номинальный диаметр d 1 20,000 мм верхнее отклонение (см. табл.) + 17 мкм 0,017 мм нижнее отклонение (см. табл.) + 9 мкм 0,009 мм следовательно d1 макс. 20,000 + 0,017 20,017 мм d мин. 20,000 + 0,009 20,009 мм Поле допуска (напр., 20 Н 7 Поле допуска ОТВЕРСТИЯ Наибольший размер Наименьший размер Рис. 9 Упрощенное вычисление допустимых предельных размеров разверток Пример Поле допуска отверстия 0 20H7 / номинальный размер d1 развертки 20 мм Поле допуска РАЗВЕРТКИ I относительно номин.диаметра d1 развертки. Верх. и нижн. предел.отклонения см. таблицу на след. страницах. Guhring 1617 Развертки и Зенковки
