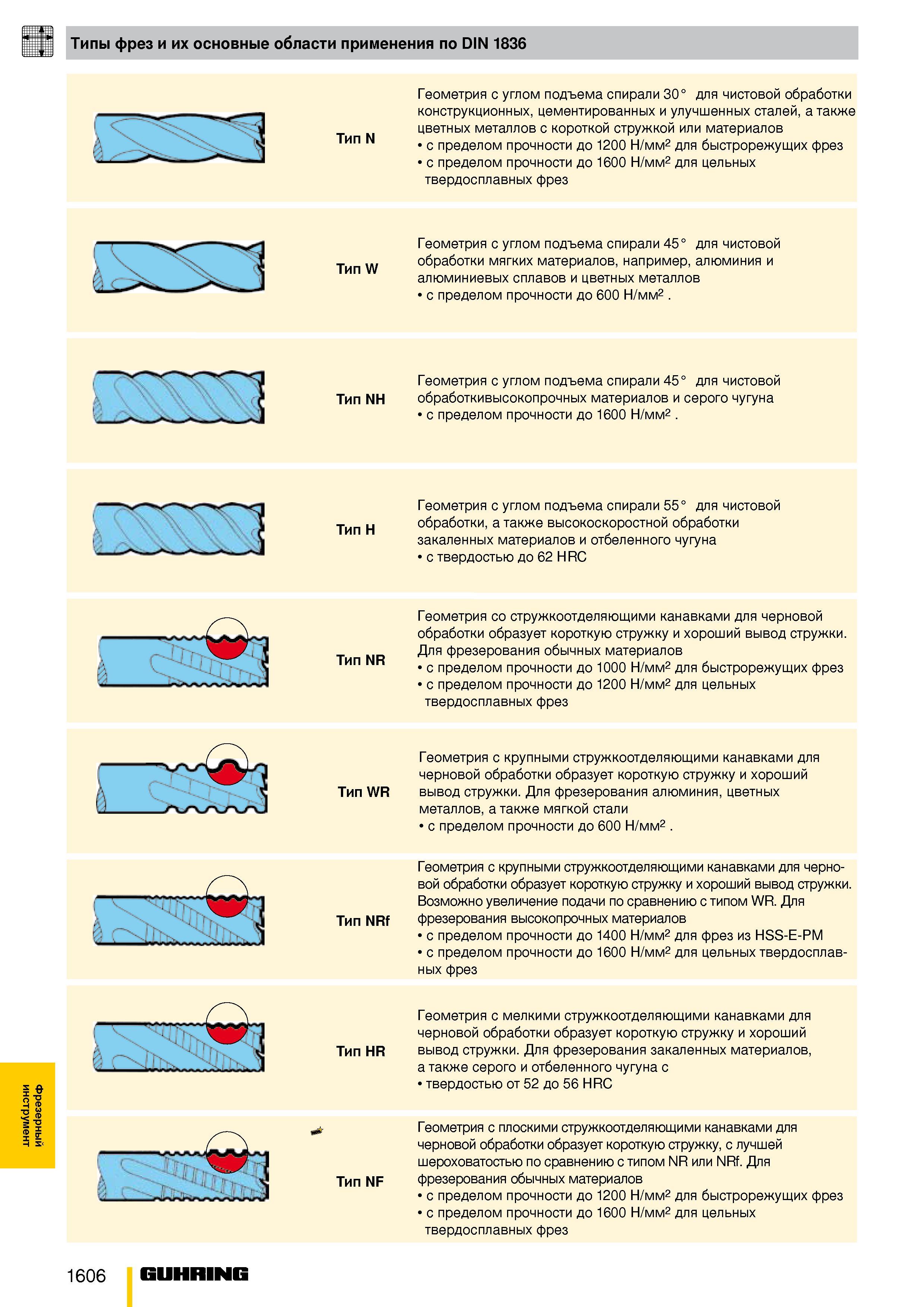

Фрезерный инструмент Типы фрез и их основные области применения по DIN 1836 Тип N Геометрия с углом подъема спирали 30° для чистовой обработки конструкционных, цементированных и улучшенных сталей, а также цветных металлов с короткой стружкой или материалов с пределом прочности до 1200 Н/мм2 для быстрорежущих фрез с пределом прочности до 1600 Н/мм2 для цельных твердосплавных фрез Тип W Геометрия с углом подъема спирали 45° для чистовой обработки мягких материалов, например, алюминия и алюминиевых сплавов и цветных металлов с пределом прочности до 600 Н/мм2 . Геометрия с углом подъема спирали 45° для чистовой Тип NH обработкивысокопрочных материалов и серого чугуна с пределом прочности до 1600 Н/мм2 . Тип Н Геометрия с углом подъема спирали 55° для чистовой обработки, а также высокоскоростной обработки закаленных материалов и отбеленного чугуна с твердостью до 62 HRC Тип NR Геометрия со стружкоотделяющими канавками для черновой обработки образует короткую стружку и хороший вывод стружки. Для фрезерования обычных материалов с пределом прочности до 1000 Н/мм2 для быстрорежущих фрез с пределом прочности до 1200 Н/мм2 для цельных твердосплавных фрез Геометрия с крупными стружкоотделяющими канавками для черновой обработки образует короткую стружку и хороший Тип WR вывод стружки. Для фрезерования алюминия, цветных металлов, а также мягкой стали с пределом прочности до 600 Н/мм2 . Геометрия с крупными стружкоотделяющими канавками для черновой обработки образует короткую стружку и хороший вывод стружки. Возможно увеличение подачи по сравнению с типом WR. Для Тип NRf фрезерования высокопрочных материалов с пределом прочности до 1400 Н/мм2 для фрез из HSS-E-PM с пределом прочности до 1600 Н/мм2 для цельных твердосплавных фрез Геометрия с мелкими стружкоотделяющими канавками для черновой обработки образует короткую стружку и хороший HR вывод стружки. Для фрезерования закаленных материалов, а также серого и отбеленного чугуна с твердостью от 52 до 56 HRC Геометрия с плоскими стружкоотделяющими канавками для черновой обработки образует короткую стружку, с лучшей шероховатостью по сравнению с типом NR или NRf. Для Тип NF фрезерования обычных материалов с пределом прочности до 1200 Н/мм2 для быстрорежущих фрез с пределом прочности до 1600 Н/мм2 для цельных твердосплавных фрез 1606 Guhring
