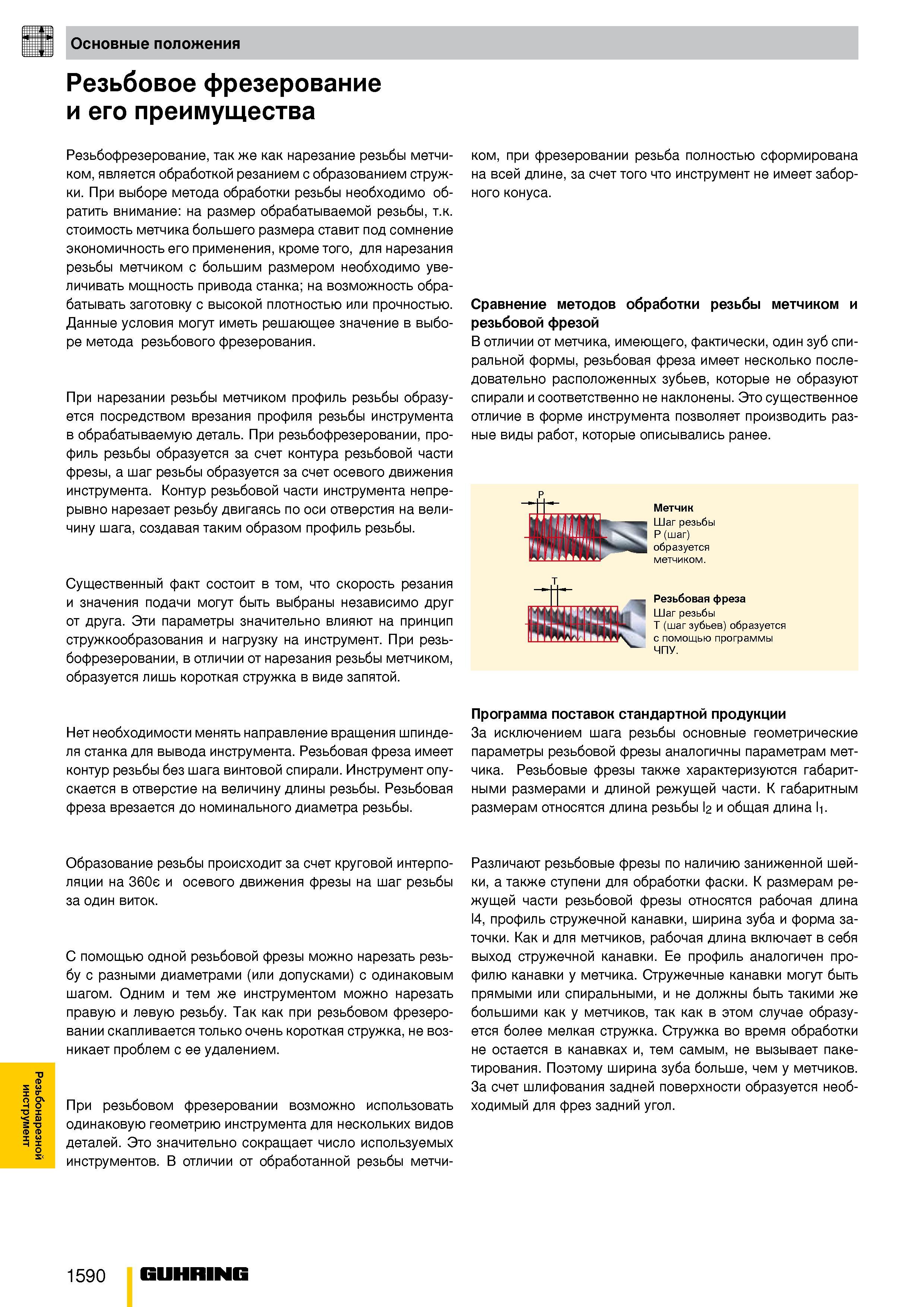

Резьбонарезной инструмент Основные положения Резьбовое фрезерование и его преимущества Резьбофрезерование, так же как нарезание резьбы метчиком, является обработкой резанием с образованием стружки. При выборе метода обработки резьбы необходимо обратить внимание на размер обрабатываемой резьбы, т.к. стоимость метчика большего размера ставит под сомнение экономичность его применения, кроме того, для нарезания резьбы метчиком с большим размером необходимо увеличивать мощность привода станка; на возможность обрабатывать заготовку с высокой плотностью или прочностью. Данные условия могут иметь решающее значение в выборе метода резьбового фрезерования. При нарезании резьбы метчиком профиль резьбы образуется посредством врезания профиля резьбы инструмента в обрабатываемую деталь. При резьбофрезеровании, профиль резьбы образуется за счет контура резьбовой части фрезы, а шаг резьбы образуется за счет осевого движения инструмента. Контур резьбовой части инструмента непрерывно нарезает резьбу двигаясь по оси отверстия на величину шага, создавая таким образом профиль резьбы. Существенный факт состоит в том, что скорость резания и значения подачи могут быть выбраны независимо друг от друга. Эти параметры значительно влияют на принцип стружкообразования и нагрузку на инструмент. При резьбофрезеровании, в отличии от нарезания резьбы метчиком, образуется лишь короткая стружка в виде запятой. Нет необходимости менять направление вращения шпинделя станка для вывода инструмента. Резьбовая фреза имеет контур резьбы без шага винтовой спирали. Инструмент опускается в отверстие на величину длины резьбы. Резьбовая фреза врезается до номинального диаметра резьбы. ком, при фрезеровании резьба полностью сформирована на всей длине, за счет того что инструмент не имеет заборного конуса. Сравнение методов обработки резьбы метчиком и резьбовой фрезой В отличии от метчика, имеющего, фактически, один зуб спиральной формы, резьбовая фреза имеет несколько последовательно расположенных зубьев, которые не образуют спирали и соответственно не наклонены. Это существенное отличие в форме инструмента позволяет производить разные виды работ, которые описывались ранее. р Метчик Шаг резьбы P (шаг) образуется метчиком. T Резьбовая фреза Шаг резьбы (шаг зубьев) образуется с помощью программы ЧПУ. Программа поставок стандартной продукции За исключением шага резьбы основные геометрические параметры резьбовой фрезы аналогичны параметрам метчика. Резьбовые фрезы также характеризуются габаритными размерами и длиной режущей части. К габаритным размерам относятся длина резьбы I2 и общая длина li. Образование резьбы происходит за счет круговой интерполяции на 360е и осевого движения фрезы на шаг резьбы за один виток. С помощью одной резьбовой фрезы можно нарезать резьбу с разными диаметрами (или допусками) с одинаковым шагом. Одним и тем же инструментом можно нарезать правую и левую резьбу. Так как при резьбовом фрезеровании скапливается только очень короткая стружка, не возникает проблем с ее удалением. При резьбовом фрезеровании возможно использовать одинаковую геометрию инструмента для нескольких видов деталей. Это значительно сокращает число используемых инструментов. В отличии от обработанной резьбы метчи- Различают резьбовые фрезы по наличию заниженной шейки, а также ступени для обработки фаски. К размерам режущей части резьбовой фрезы относятся рабочая длина l4, профиль стружечной канавки, ширина зуба и форма заточки. Как и для метчиков, рабочая длина включает в себя выход стружечной канавки. Ее профиль аналогичен профилю канавки у метчика. Стружечные канавки могут быть прямыми или спиральными, и не должны быть такими же большими как у метчиков, так как в этом случае образуется более мелкая стружка. Стружка во время обработки не остается в канавках и, тем самым, не вызывает пакетирования. Поэтому ширина зуба больше, чем у метчиков. За счет шлифования задней поверхности образуется необходимый для фрез задний угол. 1590 Guhring
